Produktbeskrivning
1ED020I12-F2 är en enkanalig galvaniskt isolerad IGBT-gatedrivare transformatorer för signalöverföring över isolationsbarriären. Ingångssidan är 5V CMOS-kompatibel och kan anslutas direkt till en mikrokontroller eller DSP. Utgångssidan stöder både bipolär och unipolär matningskonfiguration. Skyddsfunktioner inkluderar IGBT-desatureringsdetektering (Vcesat-övervakning) med programmerbar fördröjningstid via extern kondensator, aktiv Miller-clamp för att förhindra parasitisk inkoppling, kortslutningsskydd för OUT och CLAMP, underspänningslåsning på både ingångs- och utgångssidan, en watchdog timer, samt aktiv avstängning som håller transistorns gate vid VEE2 när utgångsmatningen saknas. Två open-drain-statussignaler rapporterar READY och desatureringfel (FLT, aktivt låg). IN+ har intern pull-down och IN- har intern pull-up, båda säkerställer IGBT:ns frånläge när ingångarna är flytande.
- Utgångs-toppström: 2A källström / 2A sänkström (rail-to-rail, MOSFET-utgångssteg)
- Ingångsmatning (VCC1): 4,5 till 5,5V, rekommenderat 5V
- Utgångsmatning (VCC2): 13 till 20V, rekommenderat 15V
- Negativ utgångsmatning (VEE2): 0 till -12V, rekommenderat -8V, VEE2-pinnarna måste anslutas till GND2 om ingen negativ matning används
- Max utgångsspänningsspann (VCC2 till VEE2): 28V
- Isolationsspänning: 1200V topp
- Gemensam transientimmunitet: 50 kV/µs vid 500V
- UVLO ingångskrets: inkoppling 4,1V typ, frånkoppling 3,8V typ
- UVLO utgångskrets: inkoppling 12,0V typ, frånkoppling 11,0V typ
- Fortplantningsfördröjning ON/OFF: 170 ns / 165 ns typ (100 pF last)
- Stigtid / falltid: 30 ns / 50 ns typ (1 nF last)
- Desatureringströskel: 9V typ
- Aktiv Miller-klämningströskel: 2,1V typ under VEE2, klämström upp till 2A
- Logiska ingångströsklar: låg max 1,5V, hög min 3,5V
- IN+ intern nedragning, IN- och RST intern uppragning

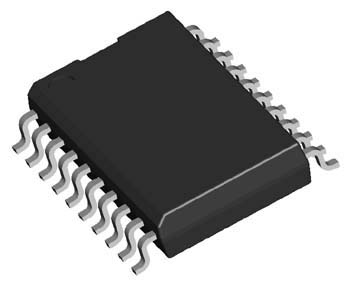

- Kapsel: PG-DSO-16-15 (bred SOIC-16)
- Driftstemperatur: -40°C till +105°C
