Produktbeskrivning

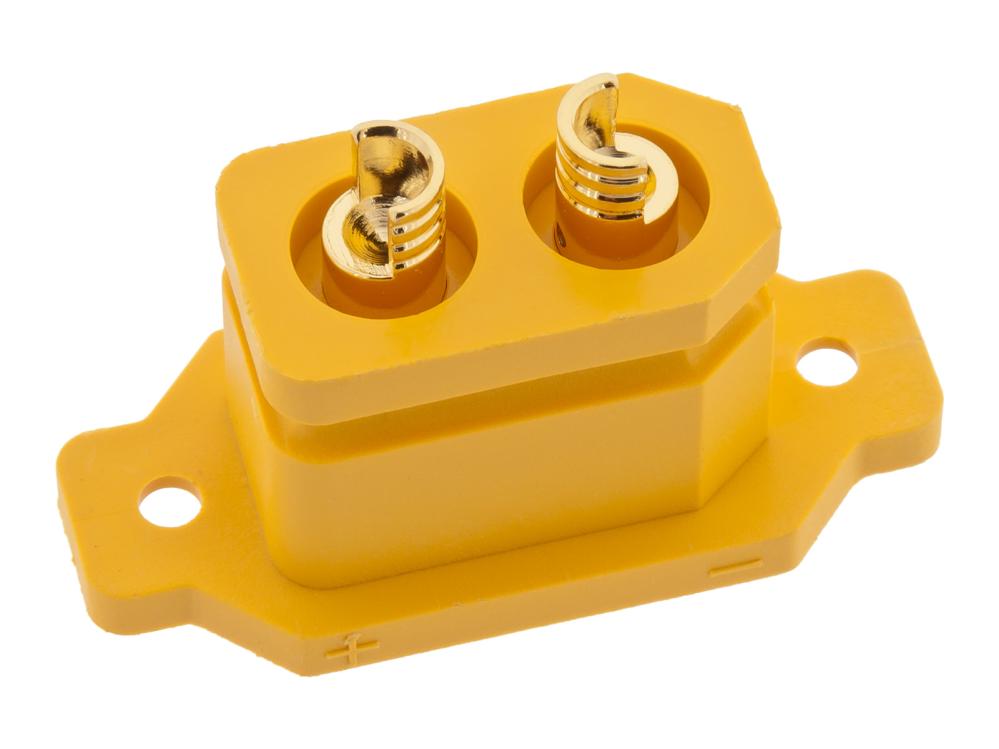

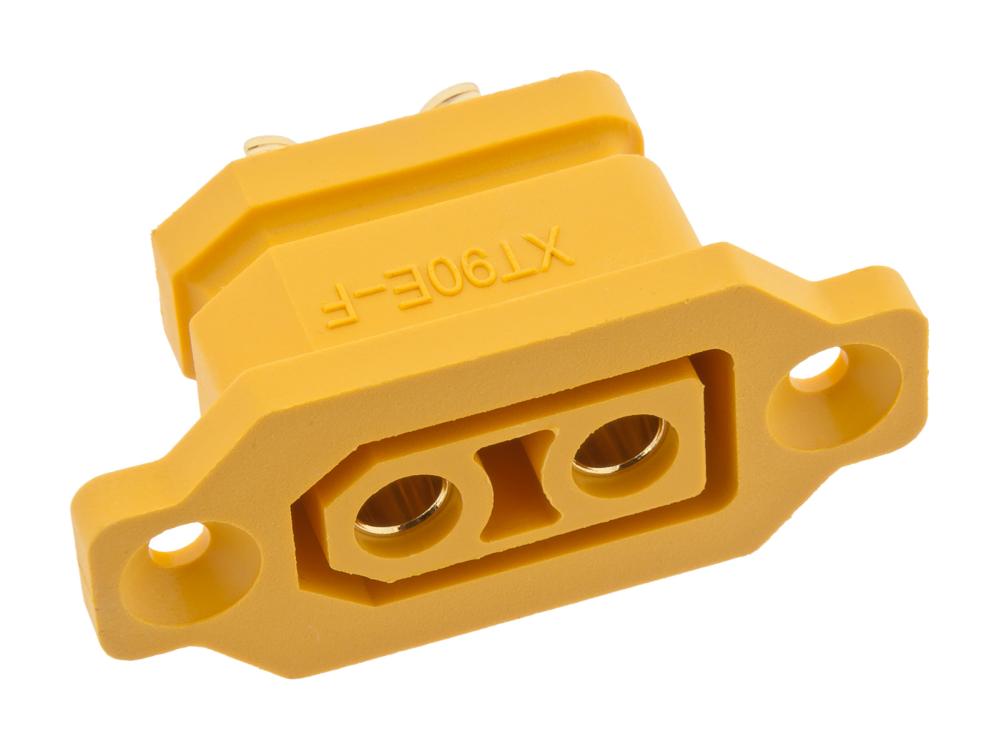

XT90E-F är en panelmonterad XT90-kontakt från AMASS. Kontakten är en variant av XT90-serien med integrerad monteringsfläns. Höljet är tillverkat av PBT med flamskyddsklass UL94-V0 och kontaktdelarna av H59-1 med guldplätering.
Specifikationer:
- Tillverkare: AMASS
- Modell: XT90E-F
- Märkspänning (max): 500 VDC
- Märkström: 30 A med AWG 12
- Momentan ström: 60 A i 1 min med AWG 12, temperatur <80 °C
- Kontaktresistans: 0.40 mOhm
- Isolationsresistans: 2000 MOhm
- Kontaktmaterial: H59-1
- Plätering: Guld (Au)
- Pläteringstjocklek: 0.03 µm
- Höljematerial: Polyamid
- Flamskyddsklass: UL94-V0
- Livslängd: 100 anslutningscykler
- Kapslingsklass: IP40
- Temperaturområde: -20 till +120 °C
- Dimensioner: 42 x 25.3 x 19 mm
- Monteringshål: Ø2 mm
Rekommenderad ledararea och ström:
- AWG 8: 55 A vid 60 °C temperaturökning, 60 A vid 85 °C temperaturökning
- AWG 10: 50 A vid 60 °C temperaturökning, 55 A vid 85 °C temperaturökning
- AWG 12: 45 A vid 60 °C temperaturökning, 50 A vid 85 °C temperaturökning
