Produktbeskrivning

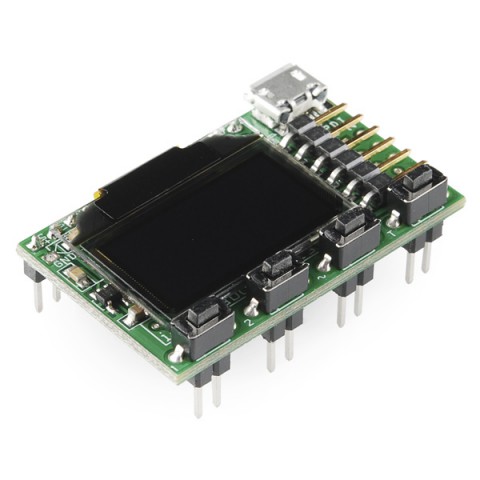

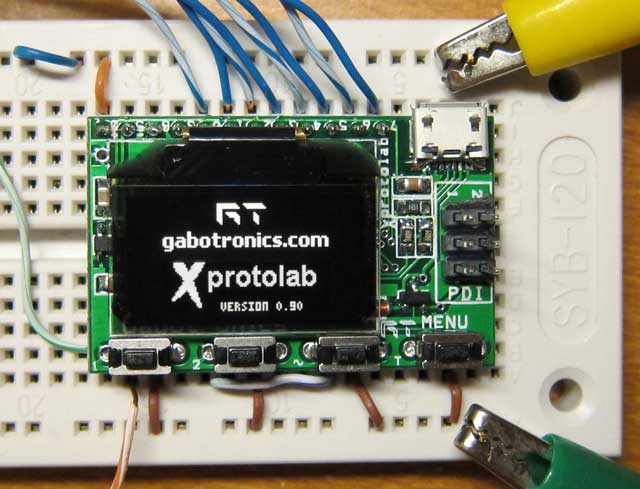

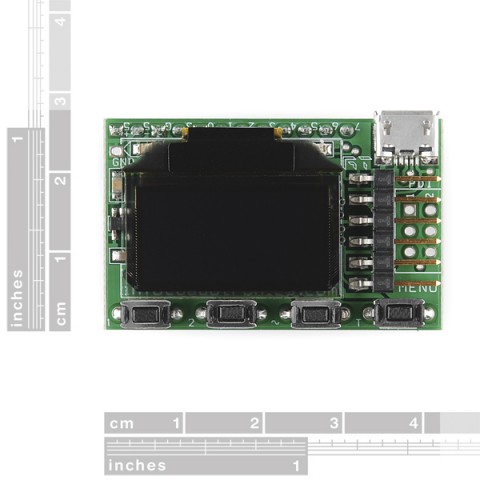

Minimalt oscilloskop, funktionsgenerator, spänningsmätare och logikanalysator i DIP-kapsel! Denna lilla pryl är ovärderlig att ha i ett vilket labb som helst. Tack vare sin ringa storlek passar det direkt i breadboard och kan patchas in i experimentuppkopplingar med bara ett par byglar.

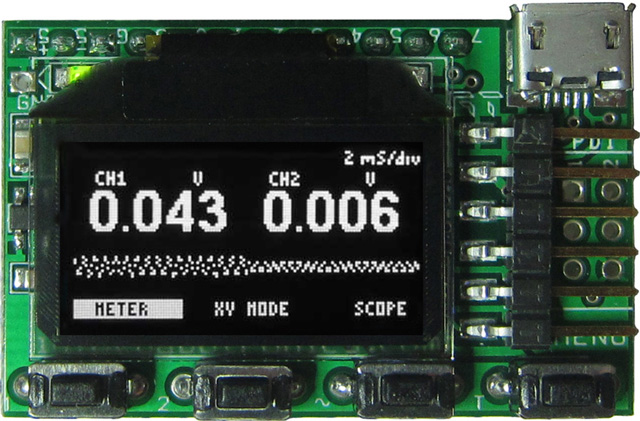

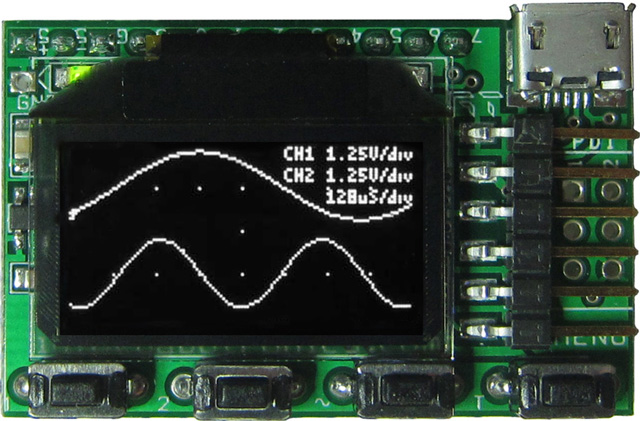

På ovansidan finns fyra knappar för att navigera i menysystemet och göra alla inställningar samt en 0.96" OLED-display. Skärmen är inte stor, men fullt tillräcklig. Om den inte räcker till är det bara att ansluta oscilloskopet till datorn via en USB-kabel och visa informationen på datorskärmen istället. Via datorn kan man även styra alla funktioner, smidigt och enkelt.

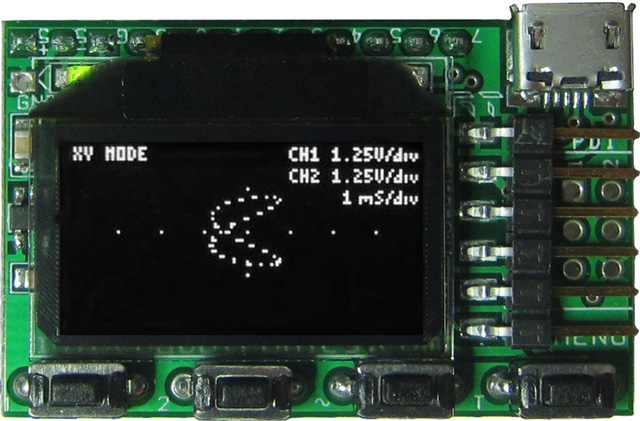

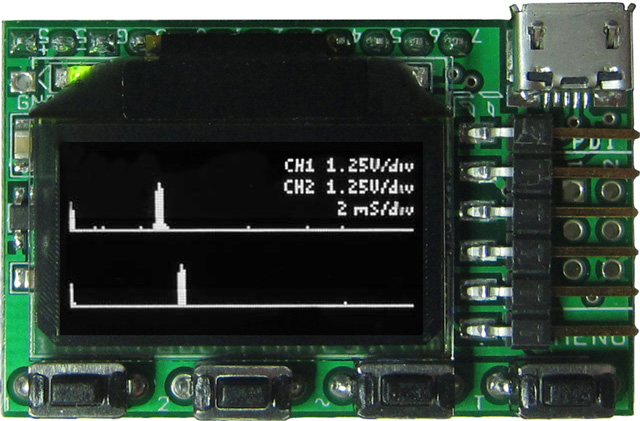

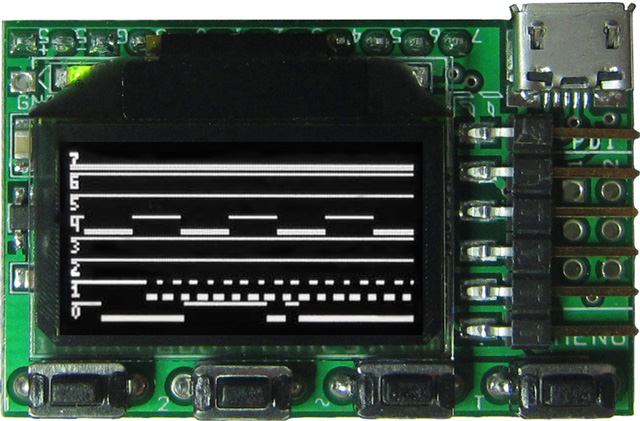

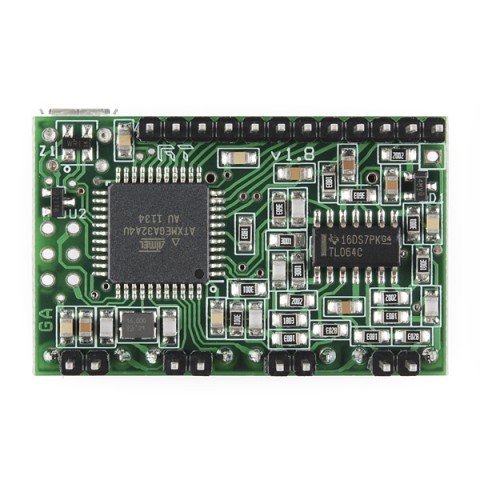

Oscilloskopet kan samtidigt mäta två analoga samt 8 digitala signaler. Det har ett flertal olika trig-lägen, XY-läge, FFT-spektrumanalysator samt en funktionsgenerator med flera olika vågformer och svepinställningar.
Vill man förbättra programvaran eller använda kortet och skärmen till något helt annat är det fullt möjligt då processorn har en bootloader med USB-stöd!
Specifikationer:
* Processor: ATxMega32A4U
* Display: 0.96" OLED 128x64px
* Programmering: USB, PDI
* Användargränssnitt: 4 tryckknappar
* Logikanalysator: 8 digitala ingångar (max 3.3V), 2Ms/s
* Frekvensräknare: upp till 12MHz
* Protokollsniffer: UART, I2C, SPI med intern pull-up eller -down
* Oscilloskop: 2 analoga ingångar (-14 till +20V) 2Ms/s, 200kHz bandbredd, 8 bitars upplösning
* Ingångsimpedans: 1Mohm
* Funktionsgenerator: 1 analog utgång, 1Ms/s, 44.1kHz bandbredd, 8 bitars upplösning, ±7mA, ±2V
* Matningsspänning: 5V (USB eller extern)
* Dimensioner: 41 x 26mm (!)
På ovansidan finns fyra knappar för att navigera i menysystemet och göra alla inställningar samt en 0.96" OLED-display. Skärmen är inte stor, men fullt tillräcklig. Om den inte räcker till är det bara att ansluta oscilloskopet till datorn via en USB-kabel och visa informationen på datorskärmen istället. Via datorn kan man även styra alla funktioner, smidigt och enkelt.
Oscilloskopet kan samtidigt mäta två analoga samt 8 digitala signaler. Det har ett flertal olika trig-lägen, XY-läge, FFT-spektrumanalysator samt en funktionsgenerator med flera olika vågformer och svepinställningar.
Vill man förbättra programvaran eller använda kortet och skärmen till något helt annat är det fullt möjligt då processorn har en bootloader med USB-stöd!
Specifikationer:
* Processor: ATxMega32A4U
* Display: 0.96" OLED 128x64px
* Programmering: USB, PDI
* Användargränssnitt: 4 tryckknappar
* Logikanalysator: 8 digitala ingångar (max 3.3V), 2Ms/s
* Frekvensräknare: upp till 12MHz
* Protokollsniffer: UART, I2C, SPI med intern pull-up eller -down
* Oscilloskop: 2 analoga ingångar (-14 till +20V) 2Ms/s, 200kHz bandbredd, 8 bitars upplösning
* Ingångsimpedans: 1Mohm
* Funktionsgenerator: 1 analog utgång, 1Ms/s, 44.1kHz bandbredd, 8 bitars upplösning, ±7mA, ±2V
* Matningsspänning: 5V (USB eller extern)
* Dimensioner: 41 x 26mm (!)
