Produktbeskrivning

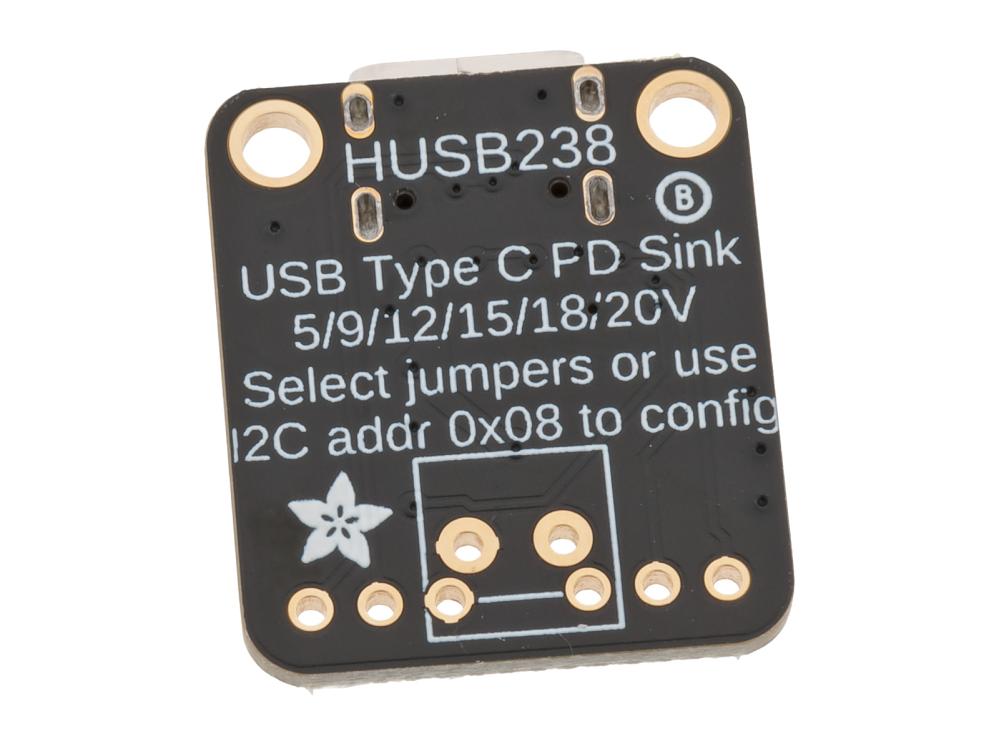

PD-triggermodul USB-C 5–20V 5A med I2C. USB-C Power Delivery-modul från Adafruit som gör det möjligt att använda en USB-C PD-laddare som strömkälla för elektronikprojekt och andra DC-drivna enheter. Modulen bygger på kretsen HUSB238 och kan förhandla fram önskad utspänning och ström via USB Power Delivery (USB PD).
Utspänningen kan ställas in på 5, 9, 12, 15, 18 eller 20 V, antingen manuellt med lödbryggor på kretskortet eller dynamiskt via I²C från exempelvis en Arduino eller annan mikrokontroller. Modulen kan leverera upp till 20 V och 5 A (100 W), förutsatt att den anslutna USB-C PD-strömkällan stöder detta.
Vid manuell konfigurering väljs önskad utspänning genom att öppna den förvalda lödbryggan för 5 V och sluta lödbryggan för önskad spänning. Modulen är förinställd på 5 V och 1 A. Även önskad ström kan konfigureras med lödbryggor. Ingen mikrokontroller behövs vid manuell konfigurering.
Med I²C kan en mikrokontroller läsa av vilka spänningar och strömmar den anslutna USB-C PD-strömkällan erbjuder och därefter välja önskad utspänning via programvara. Adafruit tillhandahåller ett Arduino-bibliotek med exempelprogram för detta.
Observera att modulen saknar inbyggd spänningsregulator och pull-up-motstånd för I²C. Vid I²C-styrning måste dessa funktioner hanteras externt. Vid uppstart används inställningarna från lödbryggorna tills andra inställningar skickas via I²C.

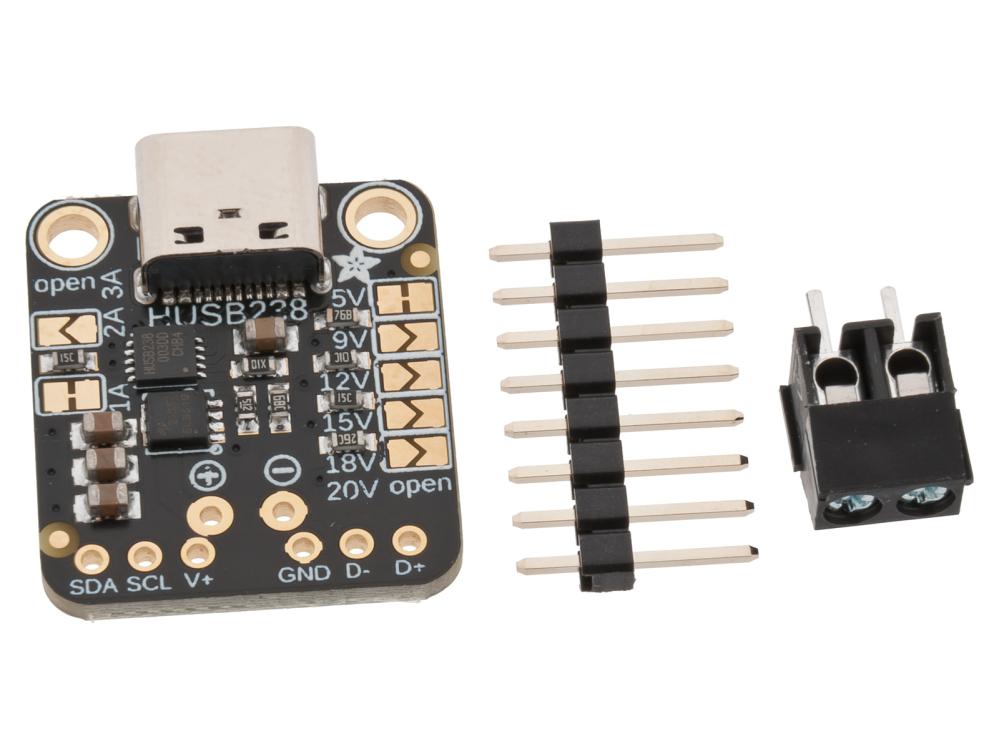

Modulen levereras med stiftlist och skruvplint för anslutning till kopplingsdäck, experimentkort eller kablage.
Specifikationer:
- Tillverkare: Adafruit
- Artikelnummer: 5807
- Krets: HUSB238
- Typ: USB-C Power Delivery Sink / PD-trigger
- Ingång: USB-C PD
- Valbar utspänning: 5, 9, 12, 15, 18 eller 20 V
- Utström (max): 5 A
- Uteffekt (max): 100 W (20 V, 5 A)
- Standardinställning: 5 V, 1 A
- Konfigurering: Lödbryggor eller I²C
- Gränssnitt: I²C
- Dimensioner: 24.5 x 20.2 x 4.9 mm
Levereras med:
- Stiftlist och 2-polig skruvplint (ej förmonterad)
