Produktbeskrivning

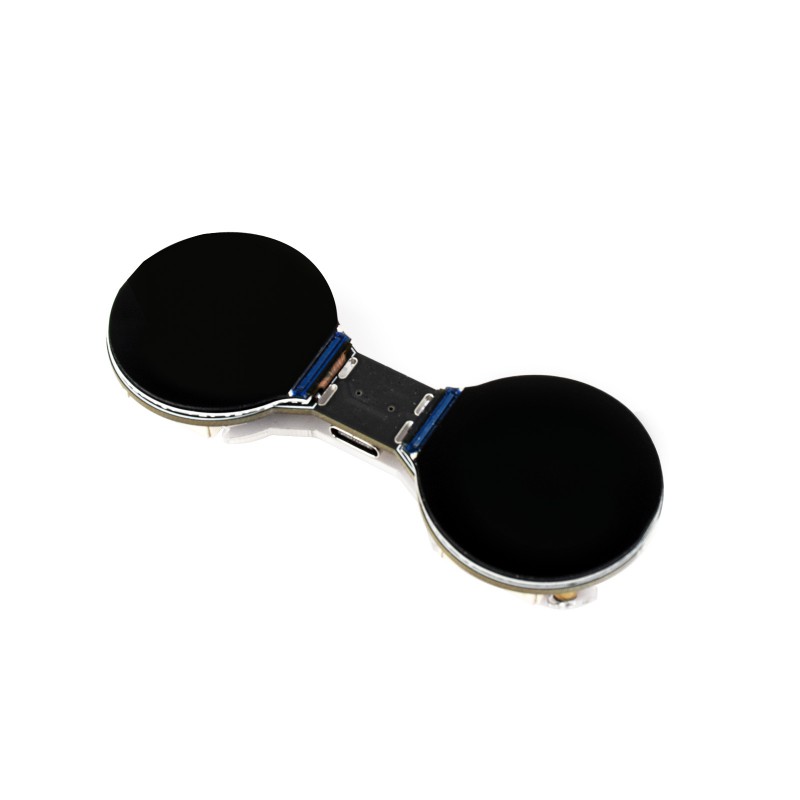

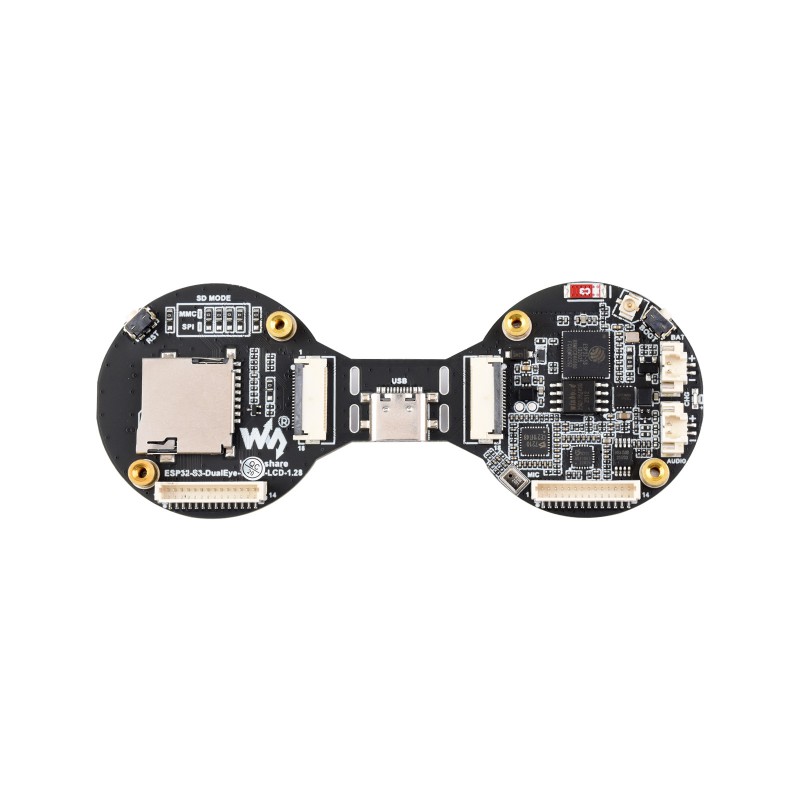

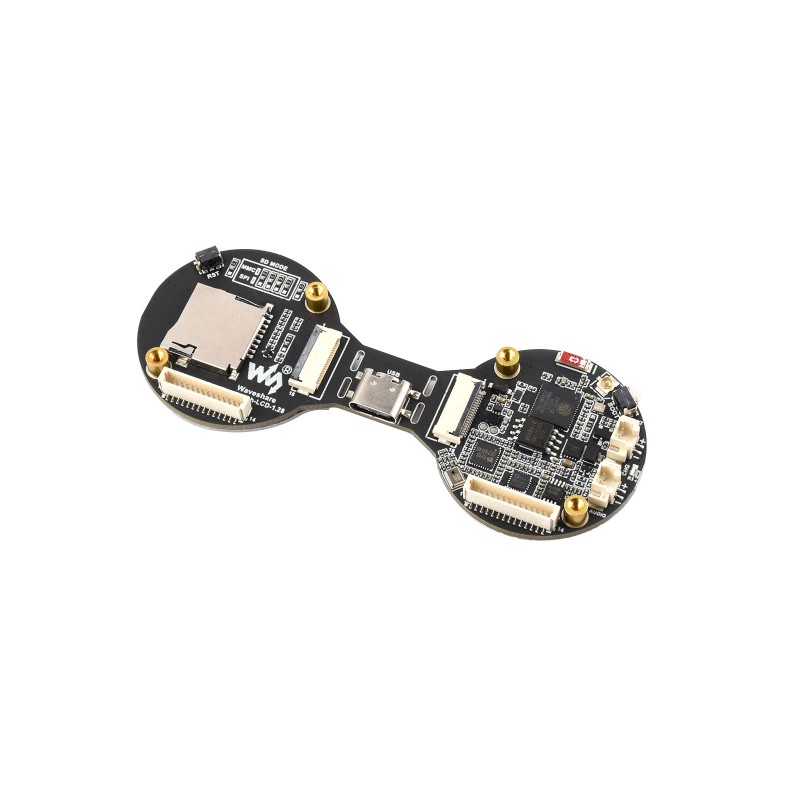

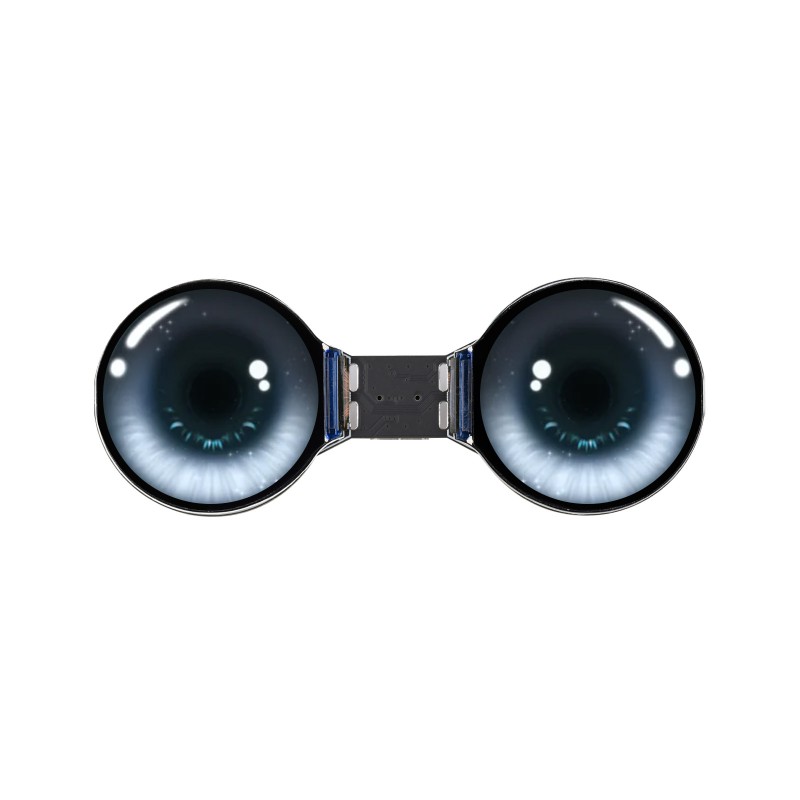

Två animerade ögon med ESP32-S3 utvecklingsmodul. Dubbla 1.28" displayer med 240x240 pixlar. Modulen är baserad på ESP32-S3 och är konstruerad för utveckling av AI-, IoT-, HMI- och robotapplikationer. Den har två inbyggda 1.28" IPS-displayer samt omfattande kommunikations- och ljudfunktionalitet.
Funktioner:
- Dubbel IPS-display 1,28", 240x240 pixlar, möjliggör "ögon"-lösningar
- ESP32-S3 med dubbelkärna upp till 240 MHz, integrerad Wi-Fi (2.4 GHz) och Bluetooth 5 (LE)
- Inbyggd flash och PSRAM (16 MB Flash, 8 MB PSRAM)
- Ljudstöd via ES8311 audio codec och ES7210 ADC, mikrofon och uttag för högtalare (extern högtalare medföljer)
- Inbyggd laddkrets och batteriheader för 3.7 V Li-ion-batteri
- TF-kortplats för datalagring (bilder, ljud etc.)
- Expansion via JST-SH1.0 14-pin header för UART, I2C och fler IO-anslutningar
- Möjlighet att aktivera extern antenn via IPEX-kontakt genom lödning
Specifikationer:
- Processor: ESP32-S3 (Xtensa LX7), dubbelkärna upp till 240 MHz
- Flash: 16 MB
- PSRAM: 8 MB
- SRAM: 512 KB, ROM: 384 KB
- Displayer: 2 x 1.28" IPS, 240x240, 65 000 färger
- Gränssnitt: SPI för displayer, I2C för touch
- Ljudkomponenter: integrerad ljudcodec och ADC, mikrofon och högtalaruttag
- Drivspänning/cell: Li-ion / LiPo 3.7 V cell (med laddningshantering)
- Ytterligare I/O: SH1.0-kontakt, FPC 14-pin connector, TF-kortplats
- Modell: Waveshare ESP32-S3 DualEye
Användningsområden:
- Utveckling av gränssnitt (HMI) med dubbla skärmar
- Robotik- och "dubbla ögon"-applikationer
- Projekt med talstyrning och ljudinteraktion
- IoT-skärmar och displaymoduler med inbyggd trådlös kommunikation
Levereras med:

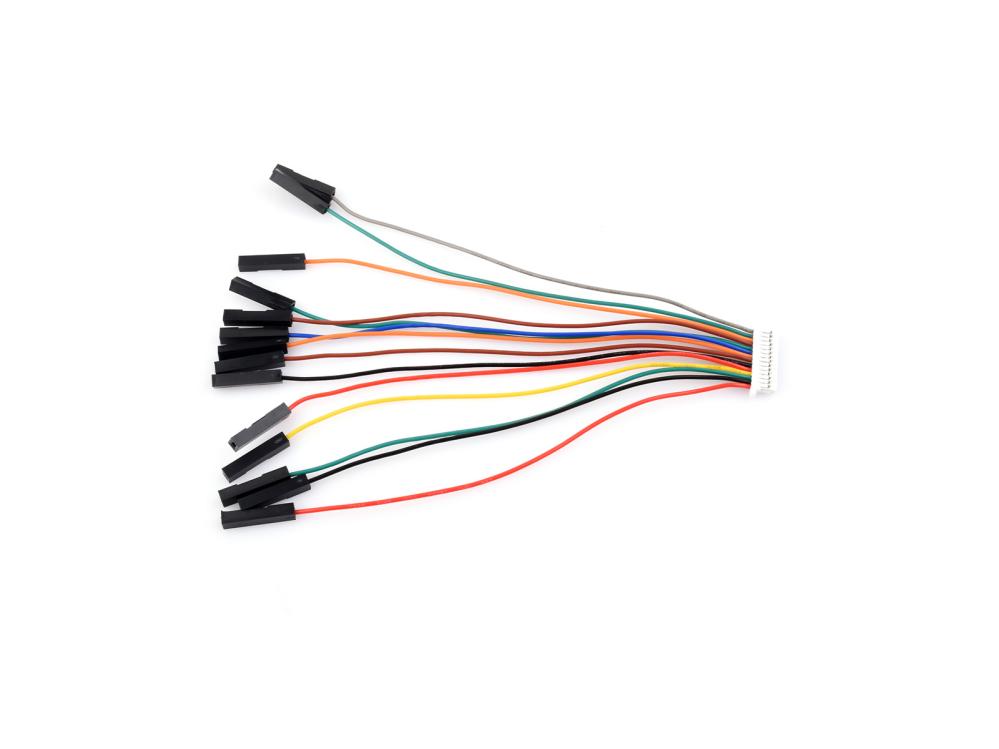

- JST-SH 14-pin kabel med 14 kopplingskablar (14x dupont hona)

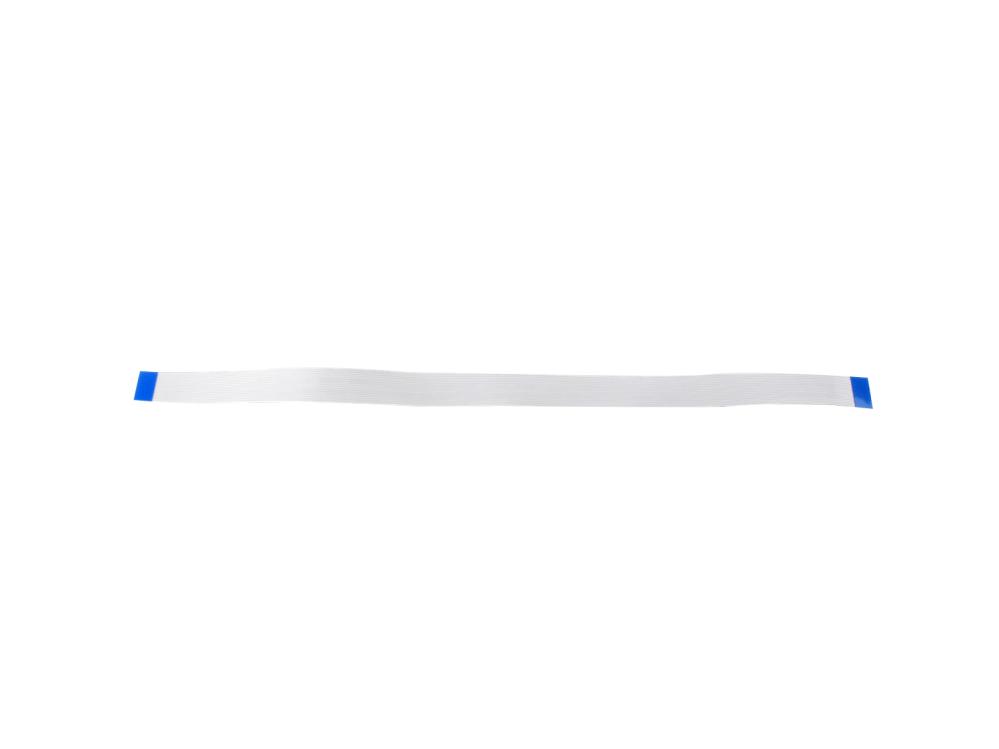

- FPC 18-pin kabel

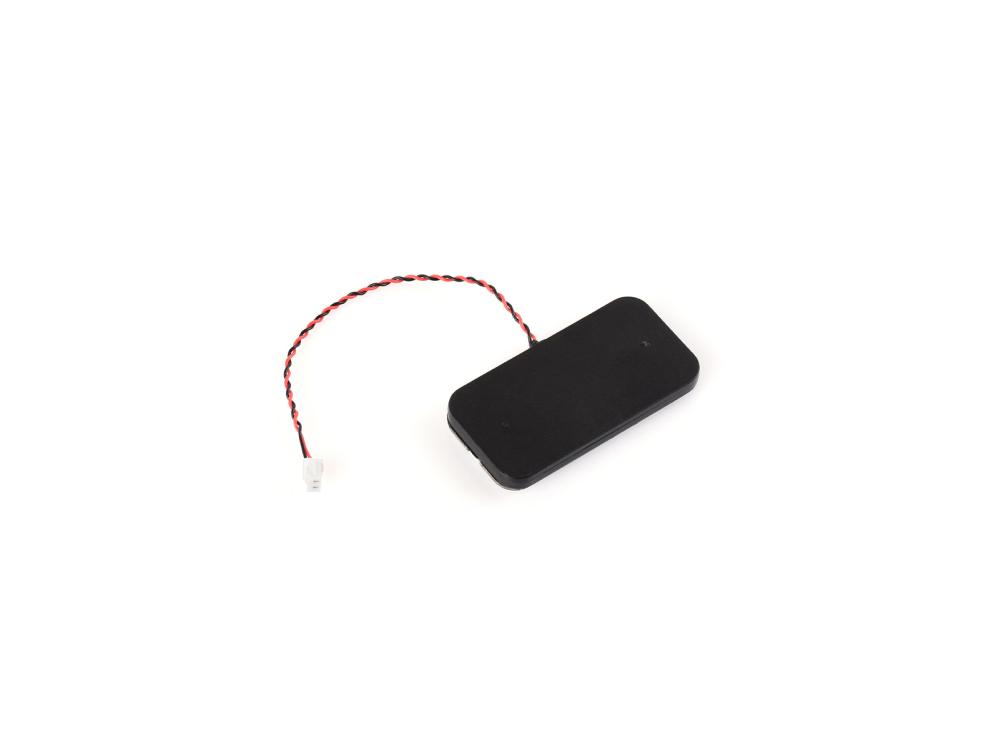

- Högtalare med anslutningskontakt
