Produktbeskrivning

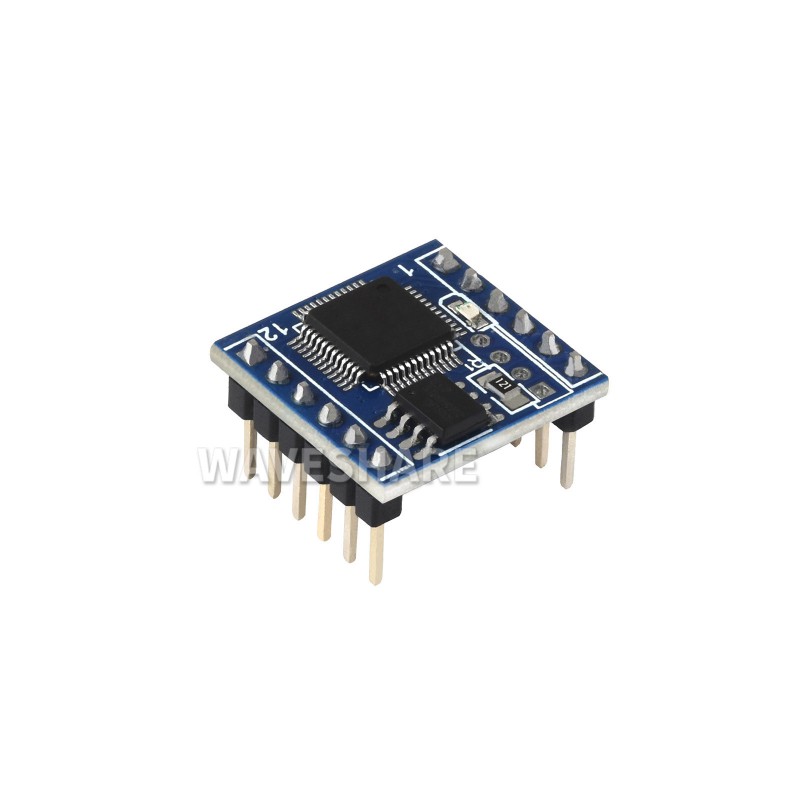

TTL-UART-till-CAN-modul. Utrustad med en högpresterande mikrokontroller och möjliggör kommunikation mellan TTL-UART och CAN efter enkel konfigurering. CAN-parametrar, exempelvis överföringshastighet, samt serieportsparametrar kan ändras med hjälp av konfigurationsprogramvaran. Använd en USB-till-TTL-omvandlare, t.ex. 41035672 för den inledande konfigureringen. Om ingen konfigurering behövs kan fabriksinställningarna användas.
Funktioner:

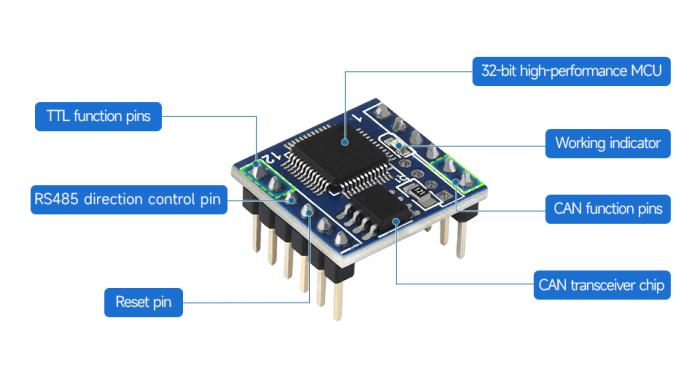

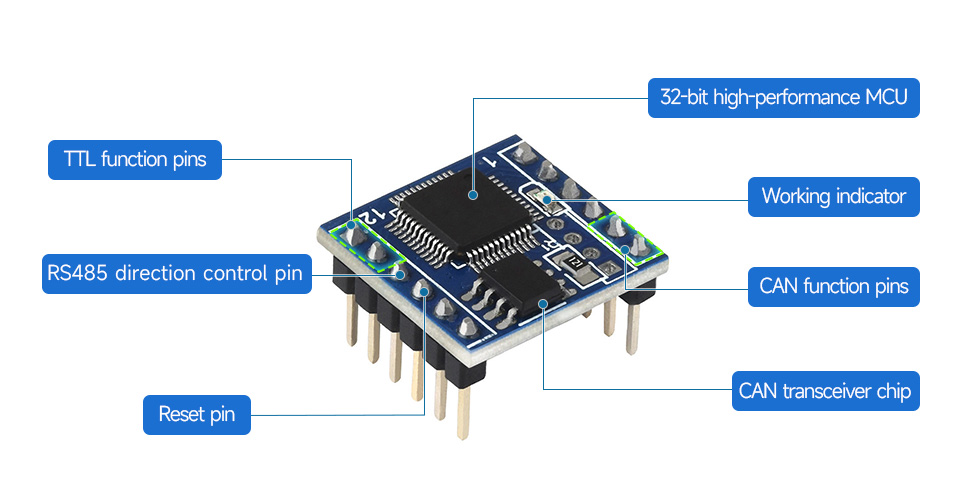

- Inbyggd högpresterande mikrokontroller och CAN-transceiverkrets, kompakt format, låg strömförbrukning och enkel att integrera
- Inbyggd omvandlingsalgoritm för TTL- och CAN-protokoll som möjliggör datakommunikation mellan TTL och CAN genom enkel konfiguration
- Stöd för 3.3 V drivspänning på TTL-gränssnittet samt stöd för både CAN 2.0A (standardram) och CAN 2.0B (utökad ram) på CAN-gränssnittet
- Stöd för 14 uppsättningar konfigurerbara filter som gör det möjligt att via konfiguration endast ta emot CAN-bussdata inom ett specifikt område och av en viss typ
- Stöd för fyra driftlägen: transparent omvandling, transparent omvandling med identifierare, formatomvandling samt Modbus RTU-protokollomvandling
- Stöd för offline-detektering och automatisk återställning
- UART-kommunikationshastighet: 1200 - 460800 bps
- CAN-kommunikationshastighet: 10 - 1000 kbps, konfigurerbar
- CAN-buffert för upp till 1000 ramar för buffring av överföringsdata för att förhindra dataförlust
- Stöd för höghastighetsomvandling. CAN-överföringshastigheten kan uppgå till 1270 utökade ramar per sekund med UART inställd på 115200 bps och CAN på 250 kbps (nära det teoretiska maxvärdet på 1309), och kan överstiga 5000 utökade ramar per sekund med UART inställd på 460800 bps och CAN på 1000 kbps
- Stöd för uppgradering av enhetens firmware via TTL, vilket gör firmwareuppdatering och funktionsanpassning mer bekvämt
Specifikationer:
- Drivspänning: 3.3 V @ 40 mA
- Mikrokontroller: 32-bitars högpresterande processor
CAN-gränssnitt:
- Stöd för CAN 2.0A (standardram) och CAN 2.0B (utökad ram)
- ESD-skydd och överspänningsskydd med god EMC-prestanda
- Kommunikationshastighet: 10 - 1000 kbps
TTL-gränssnitt:
- Drivspänning: 3.3 V
- Kommunikationshastighet: 1200 - 460800 bps
Kommunikationsindikering:
- Inbyggd driftindikering

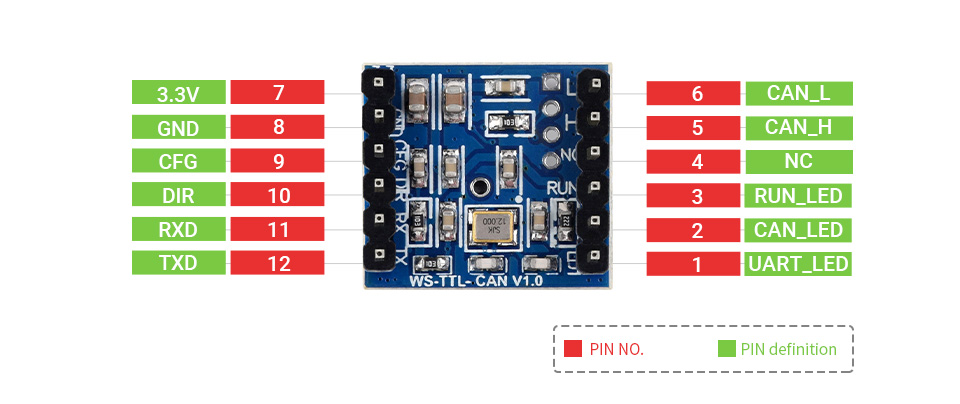

- Signalpinnar för RUN, COM och CAN
Övrigt:
- Återställningsstift för reset och återställning till fabriksinställningar
- Arbetstemperatur: -40 till +85 °C
