Produktbeskrivning

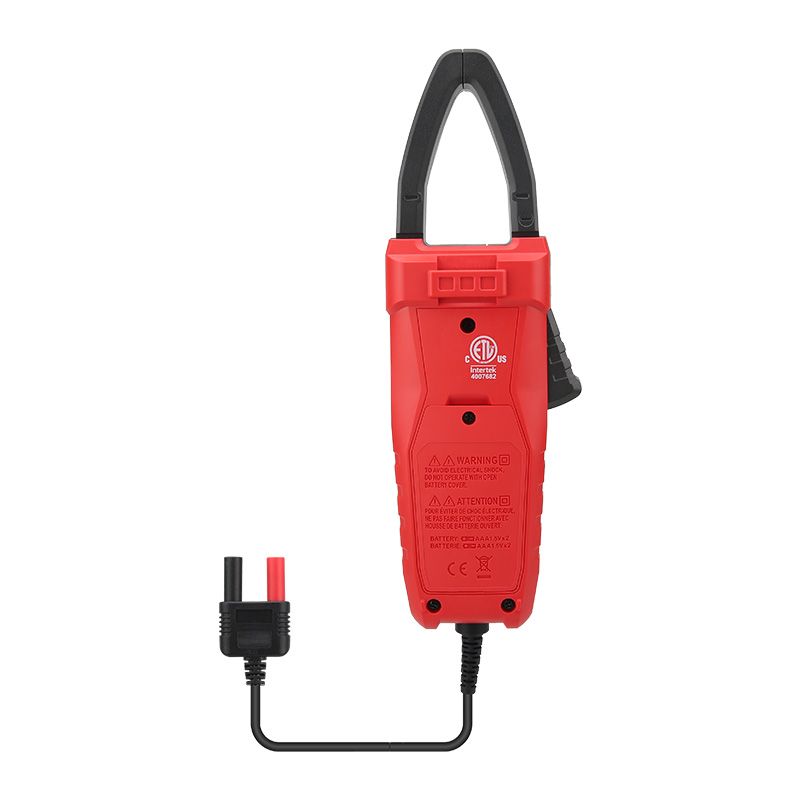

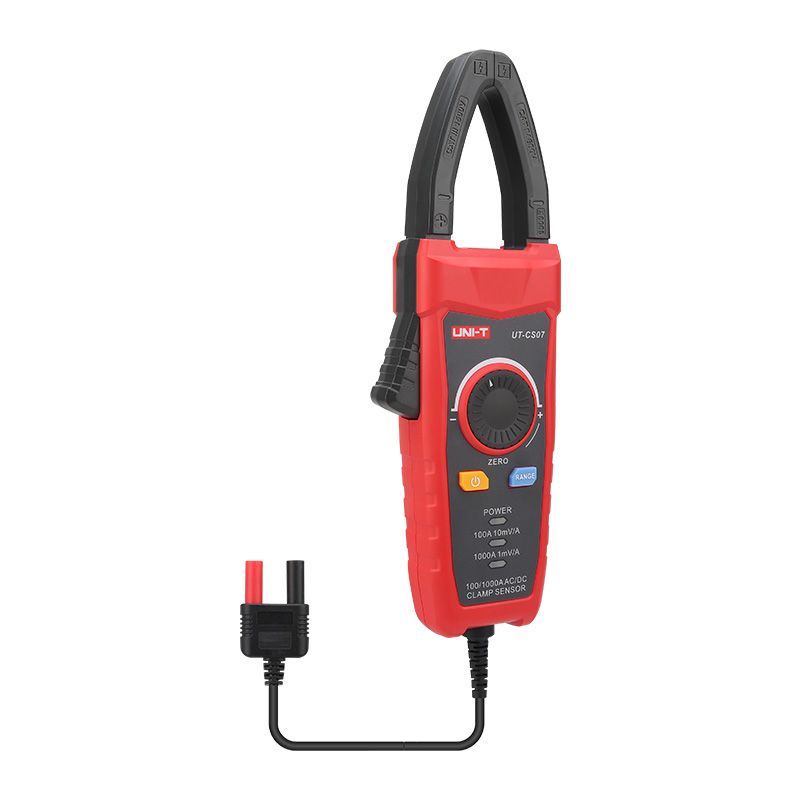

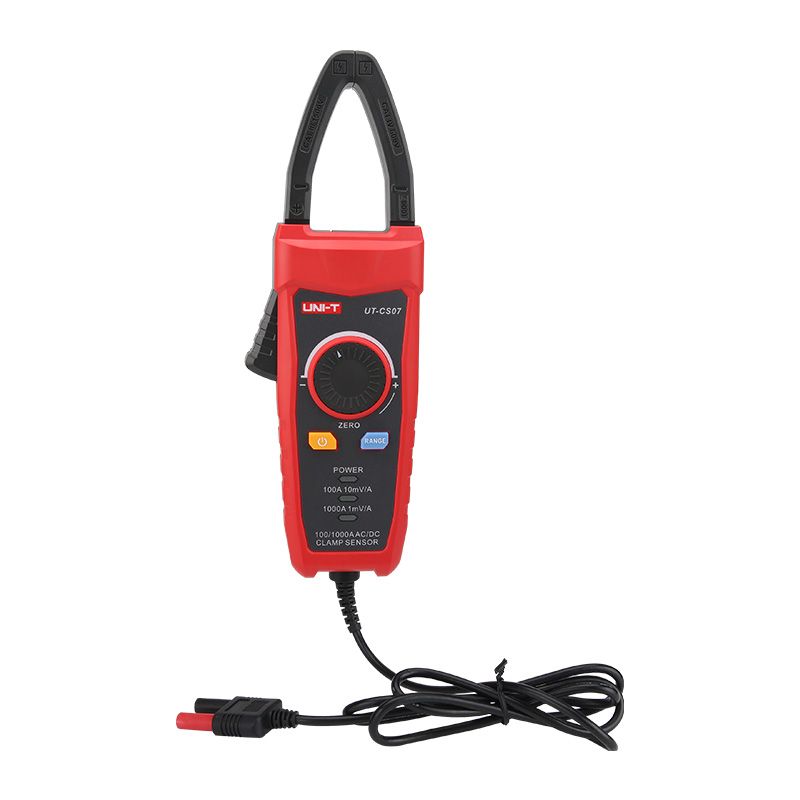

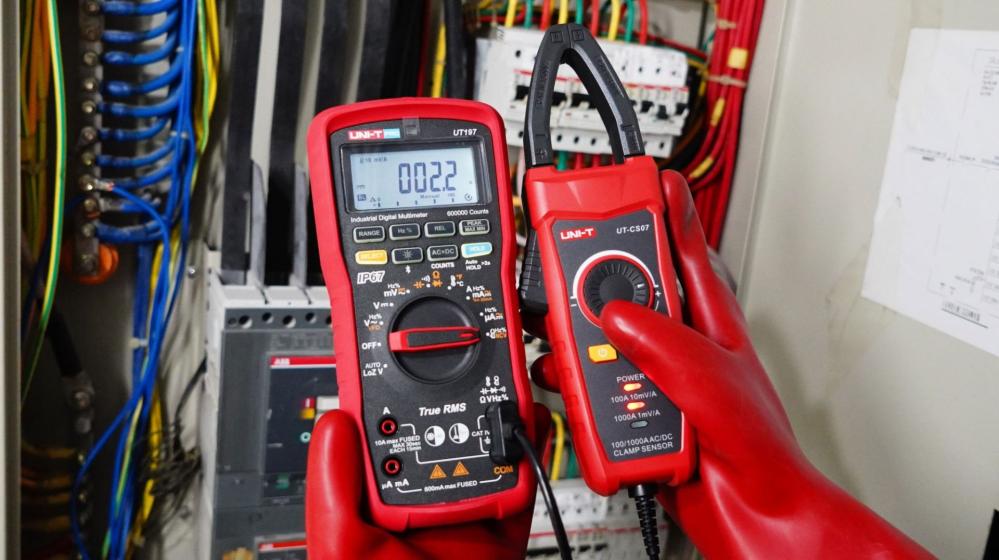

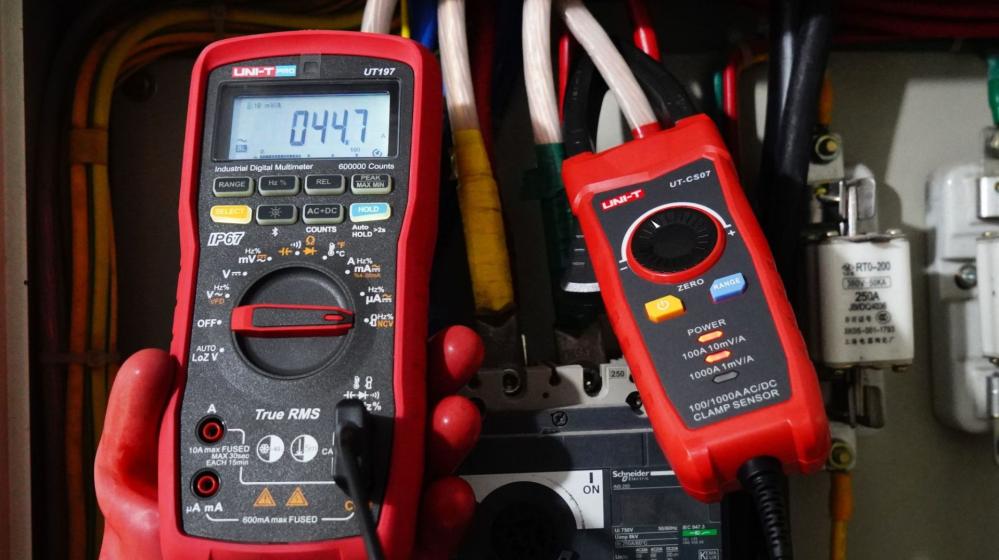

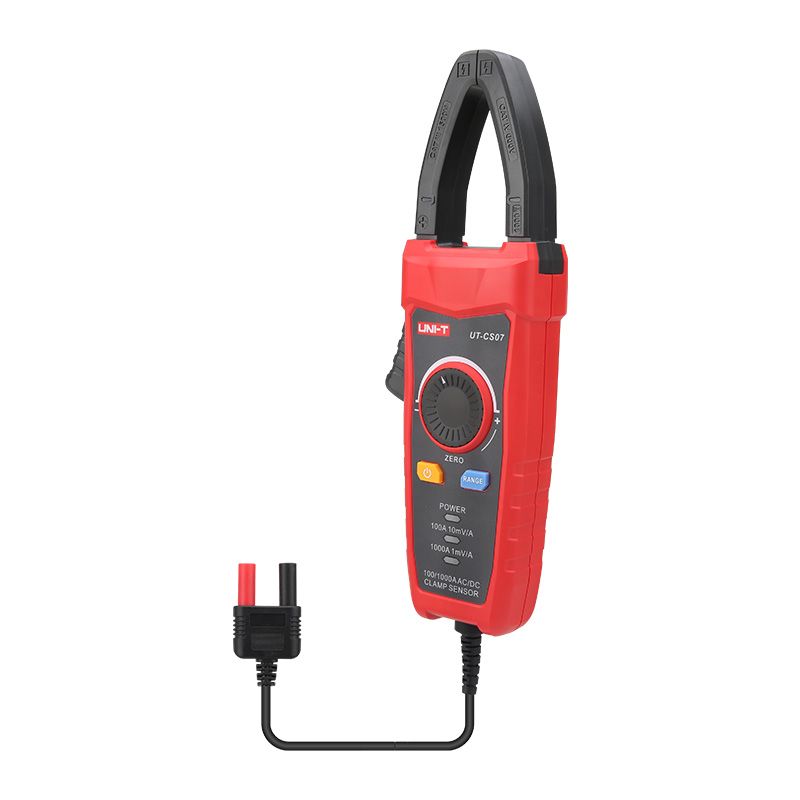

UNI-T UT-CS07 är en AC/DC-strömsensor utvecklad för säker och noggrann strömmätning upp till 1000 A. Den används tillsammans med en multimeter för att utöka mätområdet vid AC/DC-strömmätning. Den smala tången med 35 mm öppning gör den lämplig för arbete i trånga elcentraler och andra miljöer med tät kabeldragning.

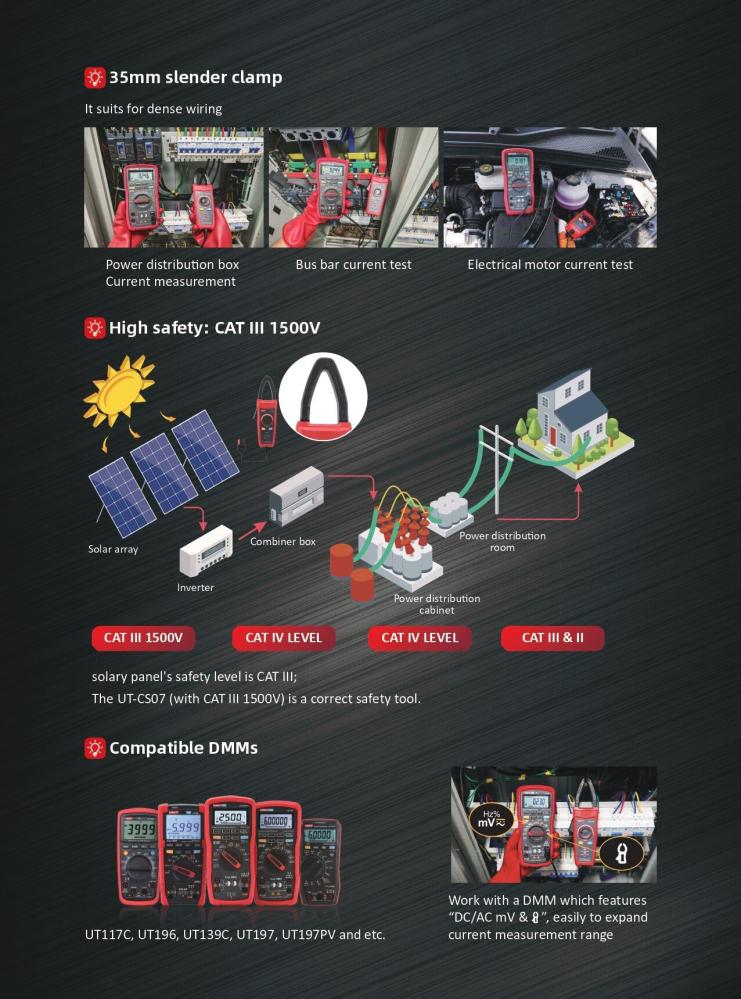

Strömsensorn har hög säkerhetsklassning enligt CAT III 1500 V och CAT IV 600 V, vilket gör den lämplig för användning i solcellsanläggningar, kraftdistribution och industriella installationer. Två valbara utgångsförhållanden, 10 mV/A och 1 mV/A, ger flexibel användning tillsammans med en mängd kompatibla multimetrar. För att en multimeter ska vara kompatibel krävs stöd för mV-mätning samt ett c/c-stiftavstånd på 18–19 mm. Instrumentet har även nollställningsfunktion för förbättrad noggrannhet vid DC-mätningar.
Specifikationer:
- Mätområde DC-ström: 100.0 A / 1000 A
- Mätområde AC-ström: 100.0 A / 1000 A
- Utgångsförhållande: 10 mV/A eller 1 mV/A
- Frekvensområde (AC): 50 Hz till 400 Hz
- Noggrannhet DC 100 A: ±(1.5% + 0.5 A)
- Noggrannhet DC 1000 A: ±(2.0% + 0.5 A)
- Noggrannhet AC 100 A: ±(1.5% + 0.5 A), 45 Hz till 200 Hz
- Noggrannhet AC 1000 A: ±(2.0% + 0.5 A), 45 Hz till 200 Hz
- Max ledardiameter: 35 mm eller 65 x 8 mm (ledarskena)
- Anslutning: 2 x 4 mm hane
- Avstånd mellan stift (c-c): 19 mm
- Kabellängd: 1.1 m
- Strömförsörjning: 2 x AA-batterier (medföljer ej)
- Arbetsström: <50 mA
- Säkerhetskategori: CAT III 1500 V / CAT IV 600 V
- Arbetstemperatur: 0°C till +40°C
- Falltest: 1 m
Funktioner:

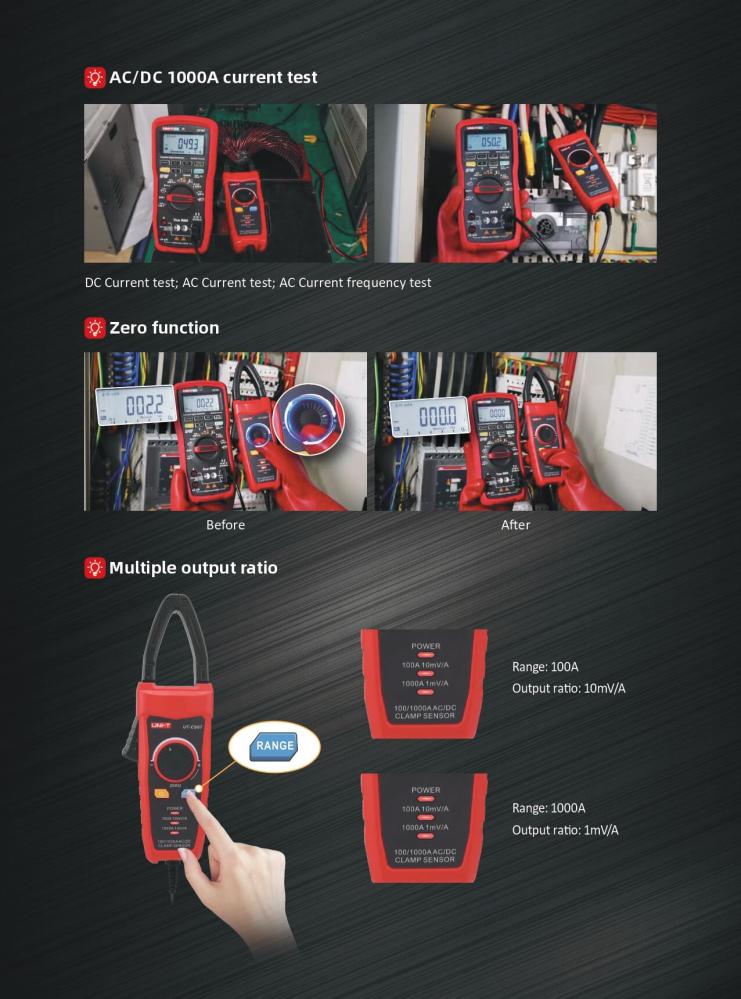

- Nollställningsfunktion
- Skydd mot 1000 A överbelastning
- Kompatibel med oscilloskop
- Indikering för lågt batteri
Kompatibel med en mängd multimeterfabrikat. Exempel på kompatibla multimetrar från UNI-T:
- UNI-T UT117
- UNI-T UT139
- UNI-T UT196
- UNI-T UT197
- UNI-T UT197PV
