Produktbeskrivning

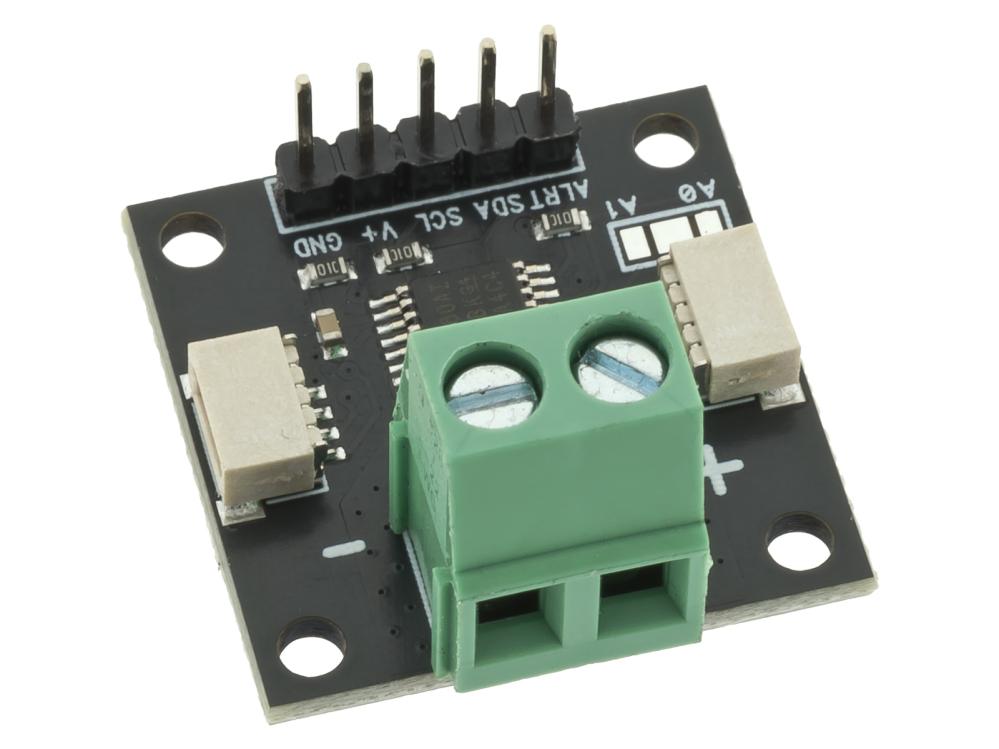

Breakoutkort med QWIIC-kontakter för den mångsidiga spännings- och strömsensorn INA260. INA260 kan mäta ström (I), spänning (V) och beräkna förbrukad effekt (W) med mycket hög noggrannhet. Sensorn kan mäta både positiv och negativ ström med antingen hög- eller lågside-mätning. Den integrerade shuntmotståndet har en tolerans på 0,1 % och ett extremt lågt spänningsfall tack vare den låga resistansen på 2 mΩ.

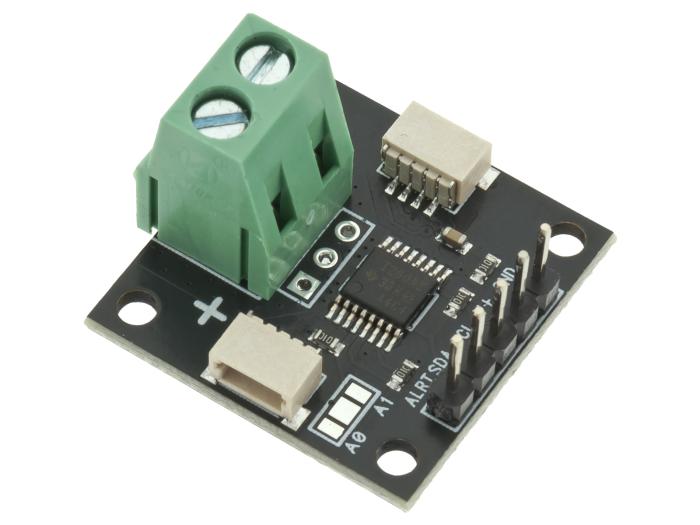

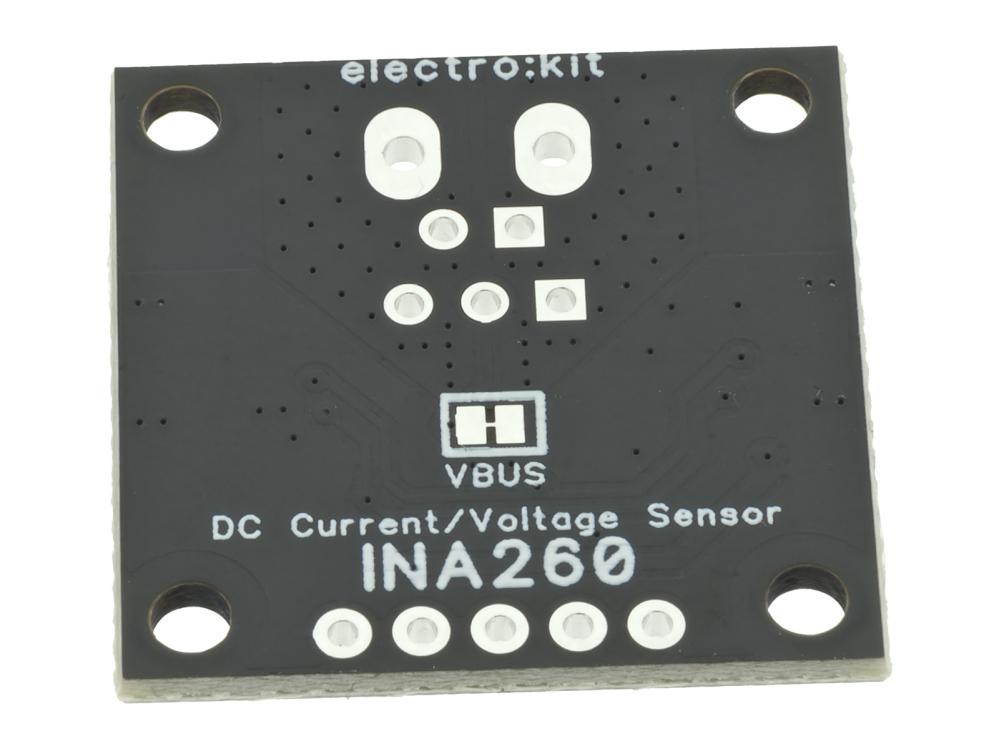

Modulen ger åtkomst till alla anslutningar till sensorn, inklusive I2C-gränssnitt, larmutgång, I2C-adress och en lödbrygga för att konfigurera hög- eller lågside-spänningsmätning. I2C-åtkomst tillhandahålls via två JST-SH QWIIC-kontakter för enkel kabeldragning.
Ledningsbanorna på kortet är gjorda för att minimera den interna resistansen och anslutningar finns för både en 5.08 mm skruvplint, 2.54 mm stiftlist eller direkt lödning av kablar på kortet.

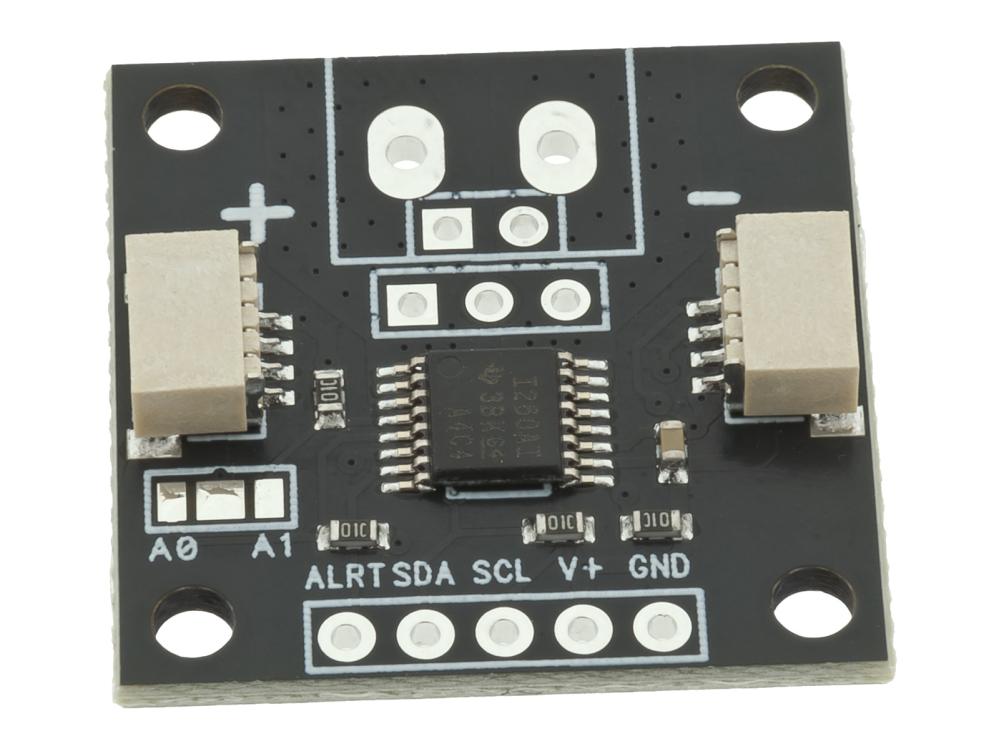

Två lödbryggor ger åtkomst till de två adresspinnarna (A0 och A1). Koppla helt enkelt samman en eller båda pinnarna för att ändra I2C-adressen. Upp till fyra enheter kan anslutas till samma I2C-buss.

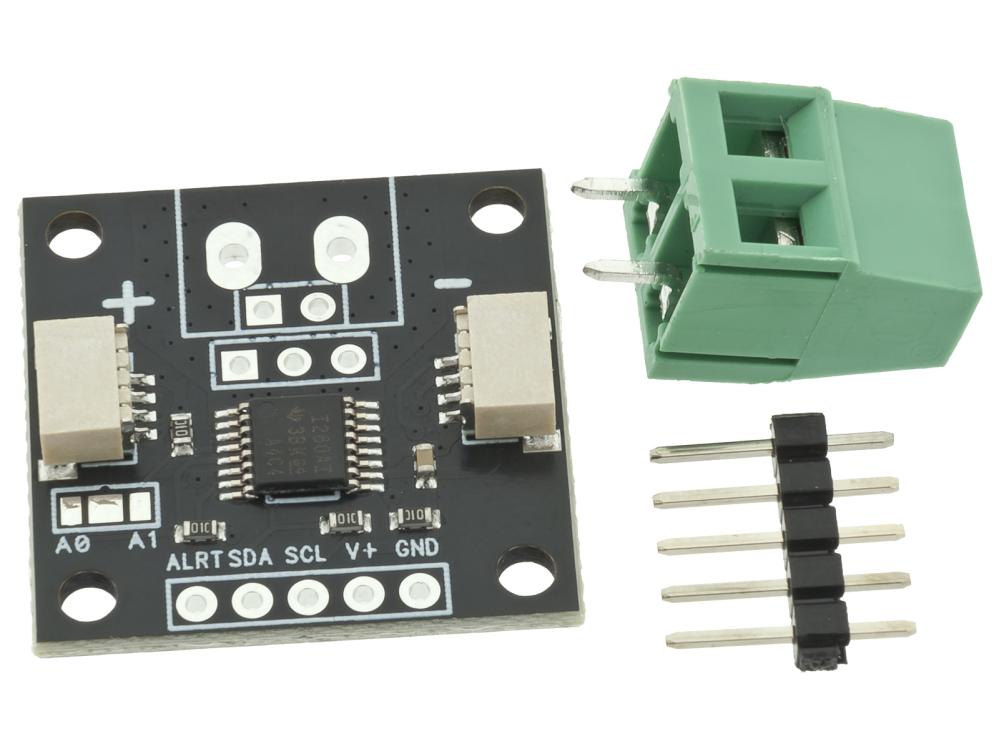

Innehåll:
- 1x 5.08mm skruvplint
- 1x 2.54mm stiftlist
Funktioner:
- Bidirektionell mätning av spänning och ström
- Beräknad effekt (W)
- Hög- eller lågsidesmätning
- Alarmutgång för t.ex. överström
- QWIIC-anslutningar
Specifikationer:
- Matningsspänning: 2.7 - 5.5V
- Busspänning: 0 - 36V
- Mätbart strömområde: -15 till +15A
- Mätmotstånd: 2mOhm
- Noggrannhet: 0.15% förstärkningsfel, 5mA offsetfel, 10ppm/°C
- Monteringshål: ø2.5mm / 20 x 20mm
- Dimensioner: 25 x 25mm
