Produktbeskrivning

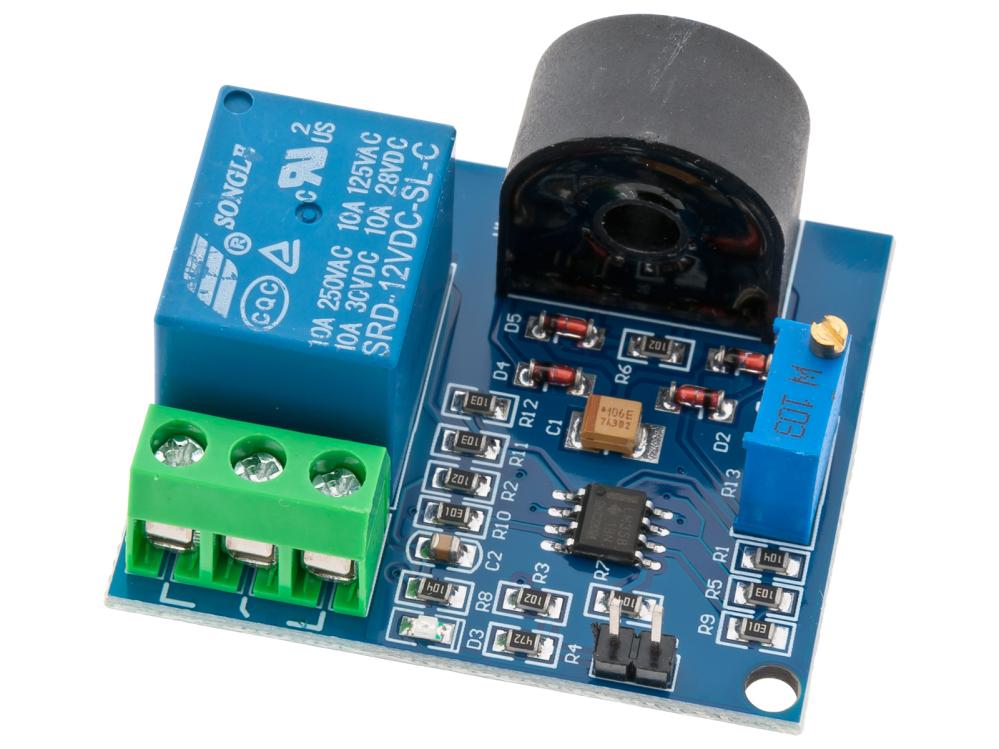

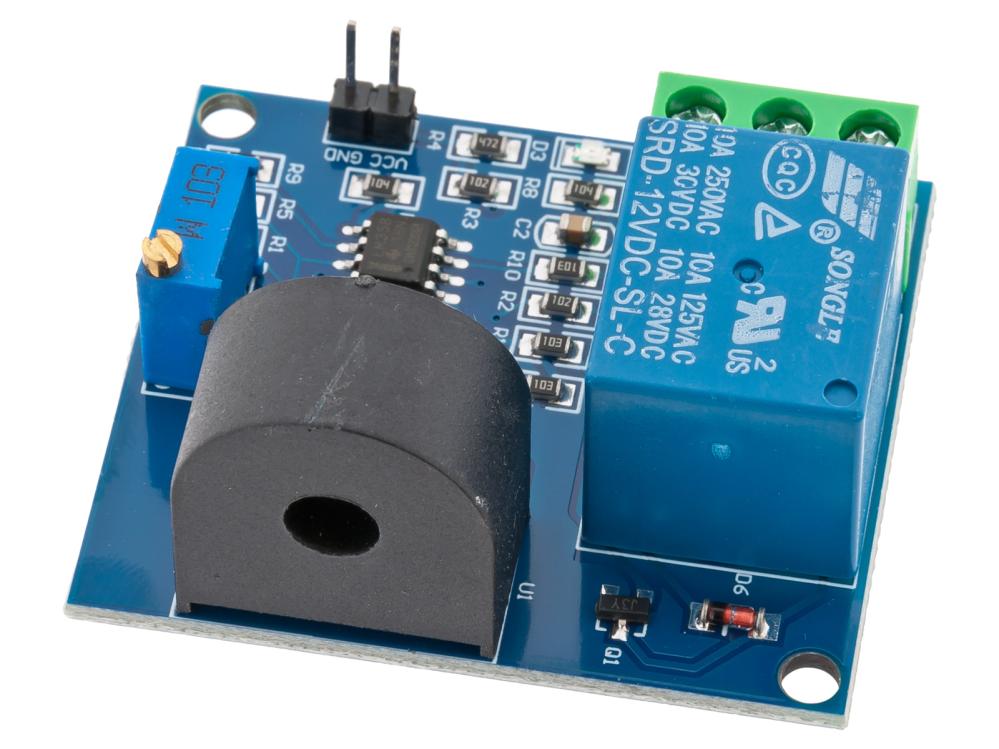

Modul med en strömsensor för AC och relä som växlar när en förinställd ström uppnåtts. Kan användas som ett överströmskydd för nätanslutna apparater.
Modulen kan endast mäta AC, men fungerar med både lägre och högre spänning (t.ex. 12VAC eller 230VAC).
Ledaren som ska mätas dras genom hålet i transformatorn. Observera att endast en ledare ska mätas. Om båda ledare dras genom transformatorn kommer magnetfälten ta ut varandra.
För att mäta lägre strömmar och göra sensorn känsligare kan ledaren dras genom hålet två eller fler gånger. Varje loop ökar känsligheten.
Tröskelvärde ställs in med trimpotentiometern på kortet. Med objektet som ska mätas igång och ledaren placerad i transformatorns hål, vrid på potentiometern tills reläet klickar.
Reläet har en växlande kontakt med anslutningar för normalt öppen (NO), gemensam (COM) och normalt sluten (NC). Det gör att sensorn kan användas både för att starta eller stänga av en ansluten apparat när tröskelvärdet uppnås.
Matningsspänning: 12VDC
Strömförbrukning: 4mA (reläet inaktivt) / 34mA (reläet aktivt)
Dimensioner: 43.8 x 38.1 x 23mm
Monteringshål: ø3.2mm / c-c 51.7mm
