Produktbeskrivning

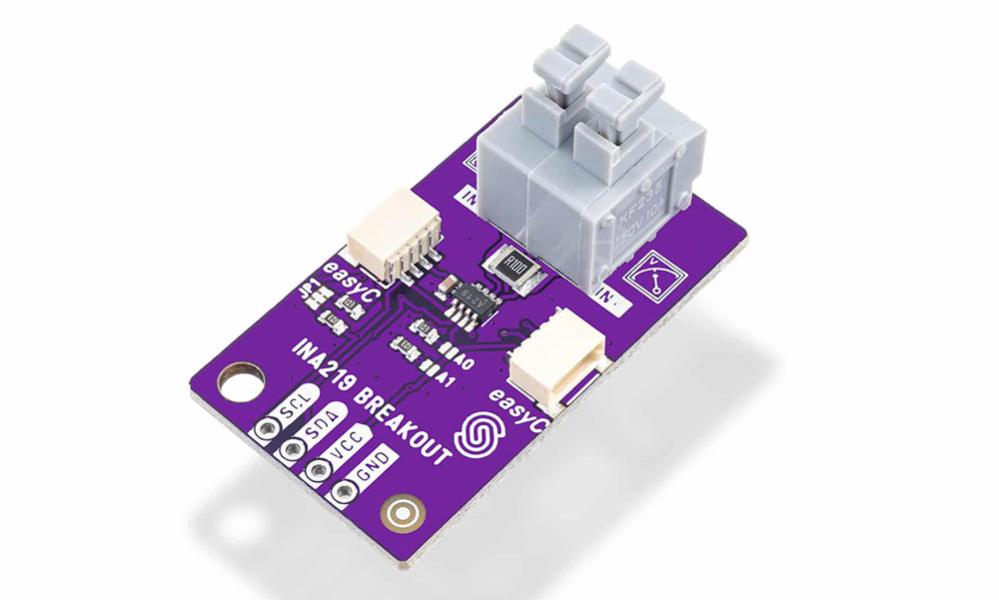

INA219 ström- och spänningssensor med Qwiic-anslutning. En modul för noggrann mätning av spänning, ström och effekt i elektronikprojekt. Mätvärdena överförs via I2C, vilket gör modulen enkel att använda tillsammans med Arduino, Raspberry Pi och andra mikrokontroller. Lämplig för bland annat övervakning av energiförbrukning, batterier och strömförsörjning i både prototyper och färdiga konstruktioner.

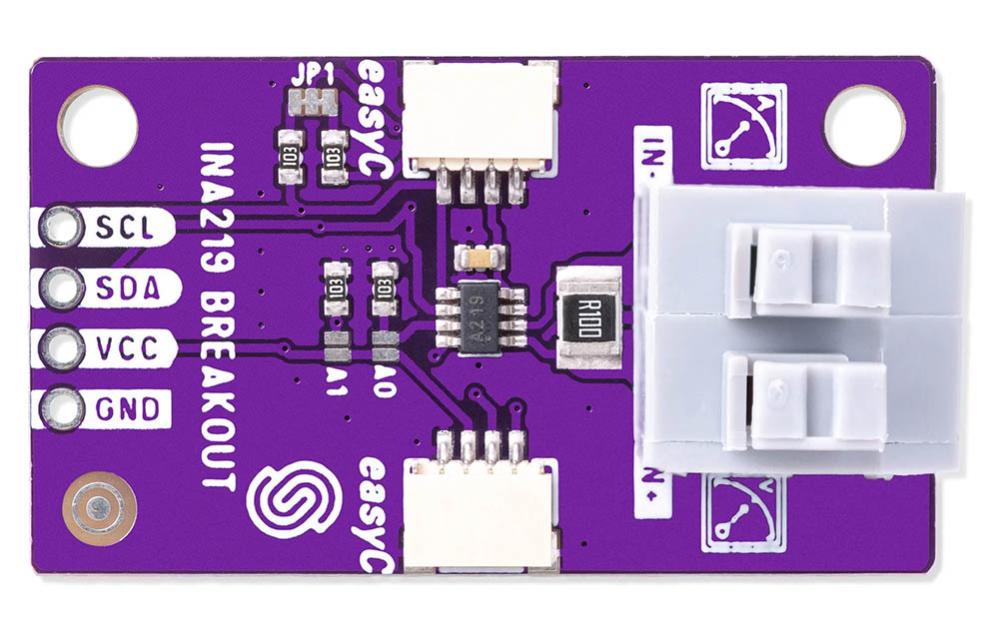

Modulen är utrustad med ett 0.1 ohms shuntmotstånd och kan mäta både positiv och negativ ström upp till ±3.2 A samt spänningar upp till 26 V. En lödbar bygel gör det möjligt att ändra I2C-adressen så att flera INA219-moduler kan anslutas på samma I2C-buss.
INA219 är en mycket populär krets från Texas Instruments.
Specifikationer:
- Typ: Ström, spänning och effektsensor
- Anslutning: 2x Qwiic eller I2C med stift

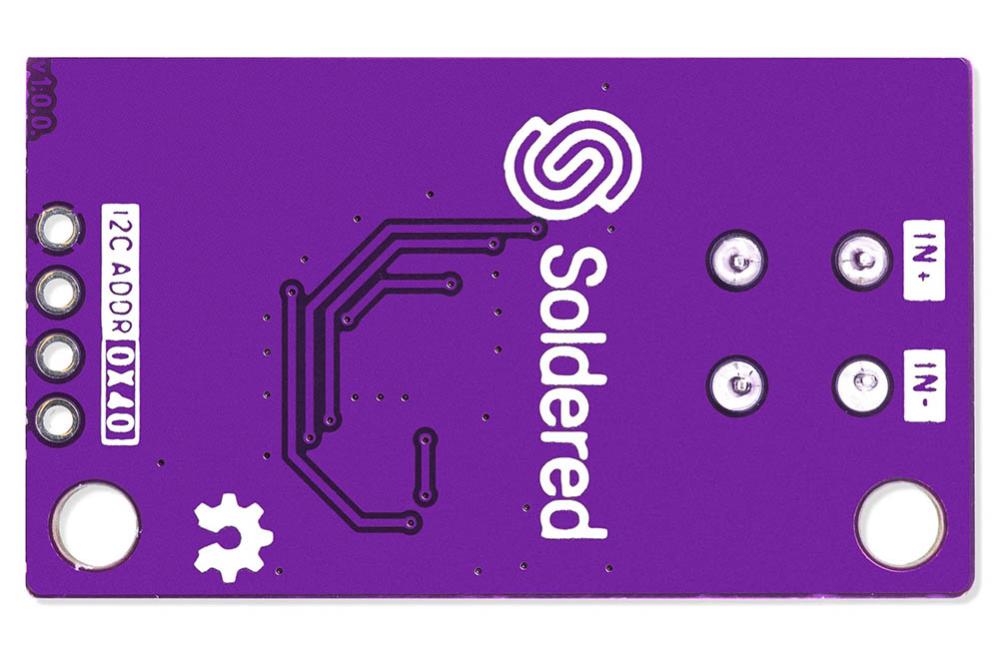

- I2C-adress: 0x40 (kan ändras lödbygel)
- Drivspänning: 3–5 V
- Maximal mätspänning: 26 V
- Maximal mätström: ±3.2 A
- Shuntresistor: 0.1 Ω
- ADC-upplösning: 12 bit
- Dimensioner: 38 × 22 mm

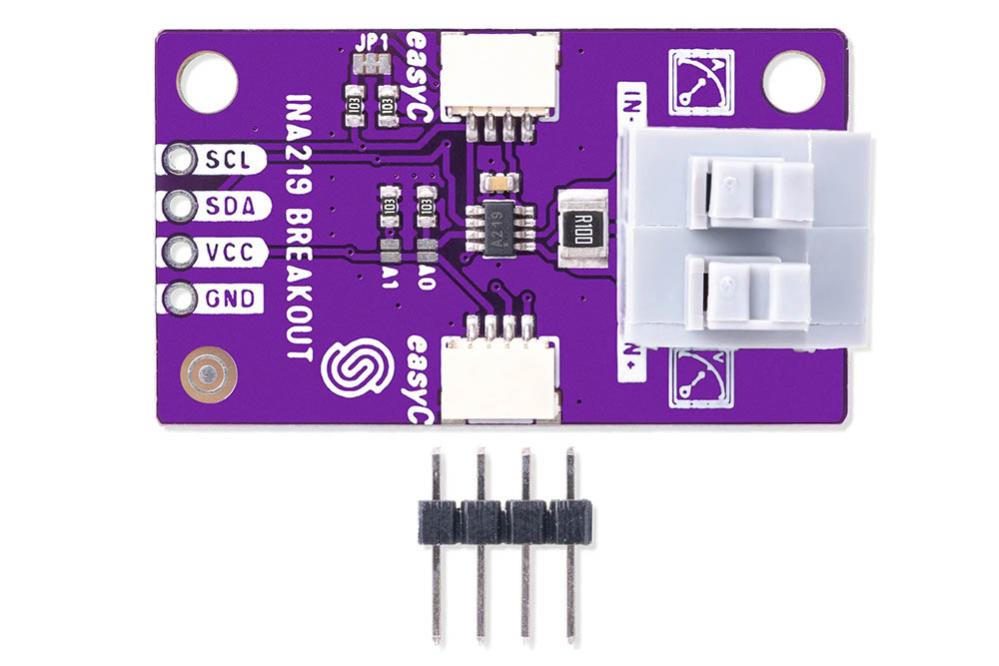

- Levereras med: Stiftlist (ej förmonterad)
