Streckkods- & QR-kodläsare UART

Art nr: 41022532
Waveshare - Barcode Scanner Module (D)
Handla denna produkt Streckkods- & QR-kodläsare UART
rea pris 299 SEK
tidigare pris 359 SEK
Inklusive 25% moms
Lagervara, 8 st
Enhet : styck

Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se

Produktbeskrivning

öppnaStäng

Produktbeskrivning

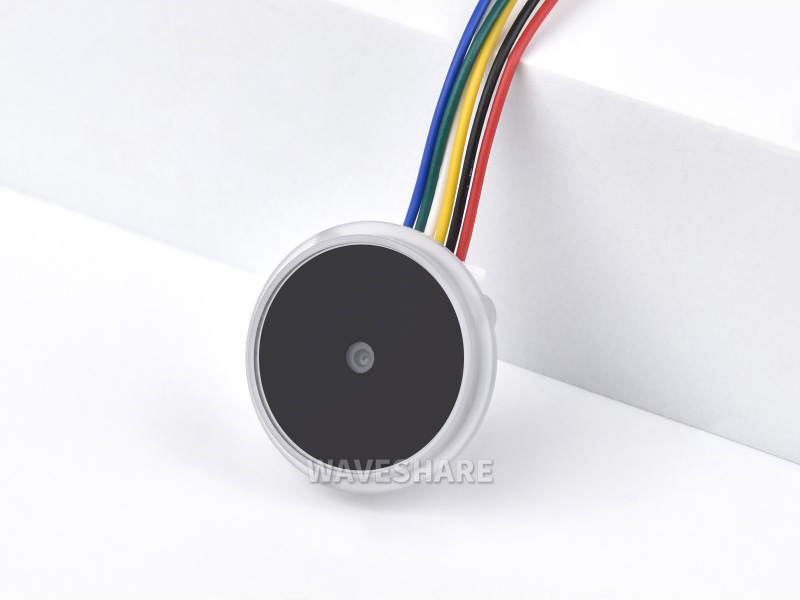

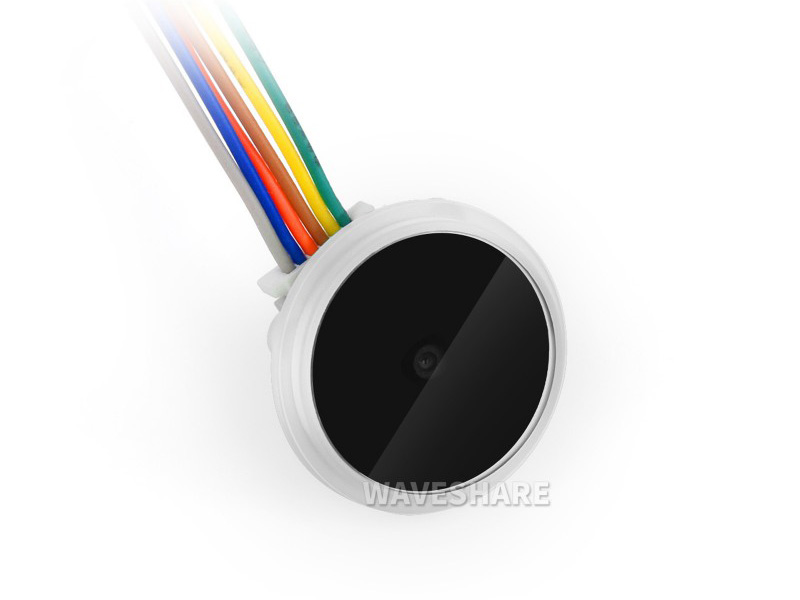

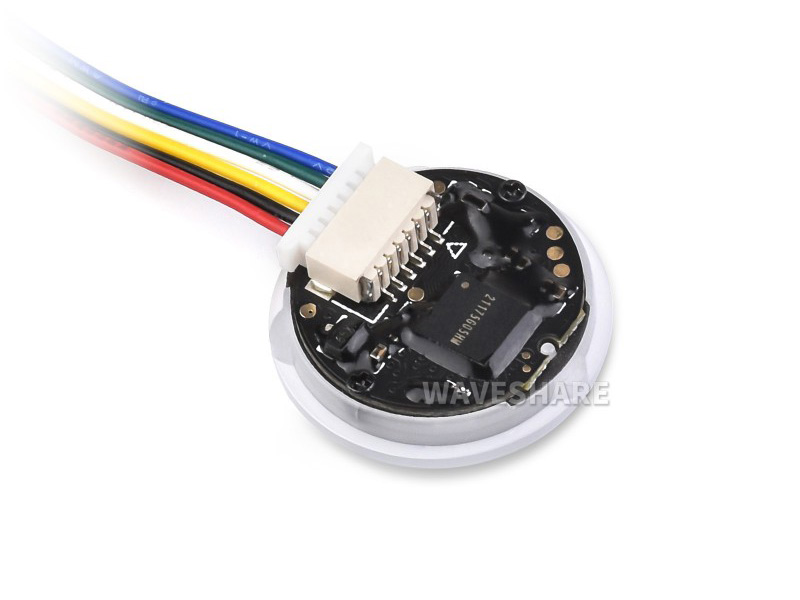

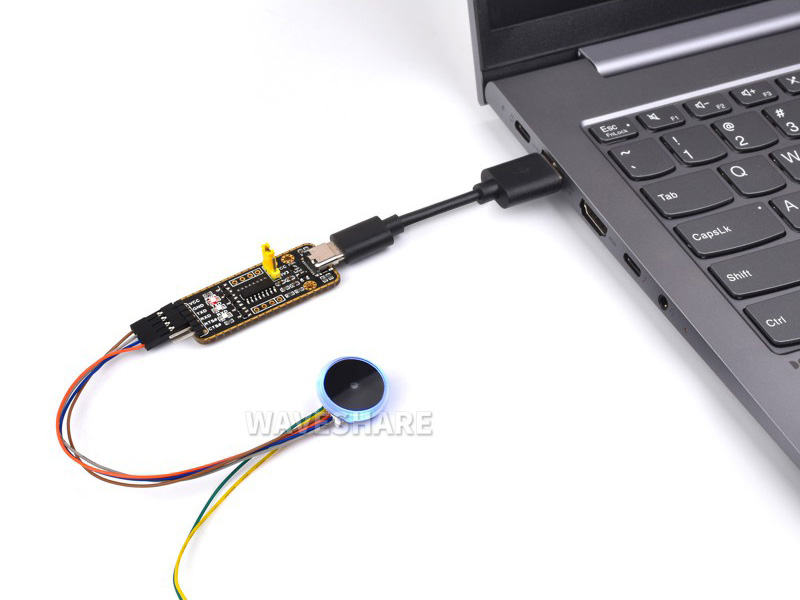

Waveshare Barcode Scanner Module (D) — kompakt modul för streck- och QR-koder. En kraftfull och kompakt modul för avkodning av både 1D- och 2D-koder (t.ex. streckkoder, QR, DataMatrix m.fl.). Tack vare hög integrationsgrad, enkelt gränssnitt och LED-indikator erbjuds en smidig lösning för automatiserad skanning i inbyggda system och industriella applikationer. Levereras med två anslutningskablar: 6-pin kontakt till open end och 6-pin kontakt till 6x dupont hona.

Specifikationer:

  • Avkodning 1D & 2D: Stöd för standardformat som EAN-13, UPC-A/E, Code128, QR, DataMatrix, PDF417 med flera

Upplösning och synfält:

  • Bildsensor: 640 × 480 pixlar
  • Horisontellt skanningsvinkel: 70°
  • Vertikalt skanningsvinkel: 55°
  • Rotation (roll): 360°

Noggrannhet:

För 1D-koder: > 5 mil (0.005 tum eller 0.127 mm)
För 2D-koder: > 10 mil (0.01 tum eller 0.254 mm)

Gränssnitt:

  • Inbyggt UART-interface (standardinställning: 9600, 8N1)

Drivspänning och ström:

  • Drivspänning (Vcc): 3.3 V
  • Strömförbrukning: cirka 120 mA

LED-indikator:

  • Blå: pågående skanning
  • Grön: avkodning lyckad

Skydd & miljö:

  • IP-klassning: IP54 (framsida)
  • Driftstemperatur: -30 till +70 °C

Inkoppling:

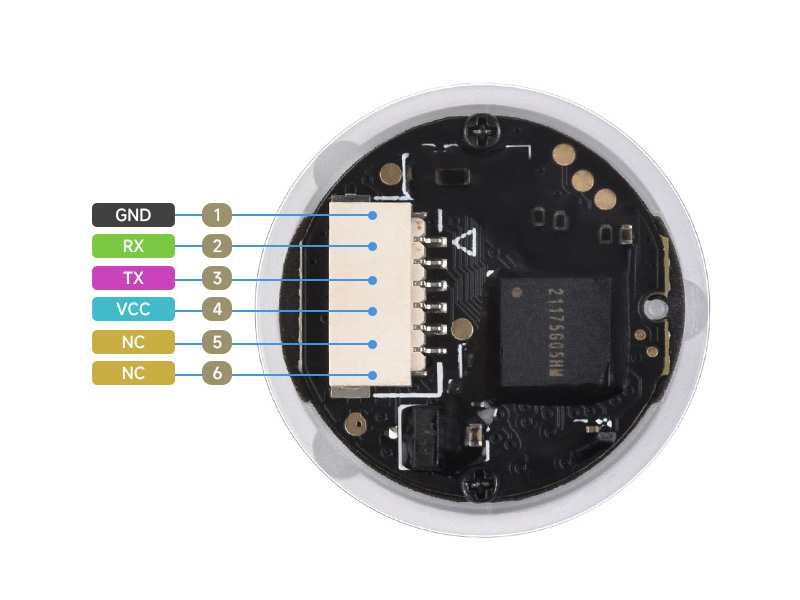

Kontaktstift (6 pins):

  • 1. GND — jord
  • 2. RX — modulens TTL-mottagning
  • 3. TX — modulens TTL-sändning
  • 4. VCC — 3,3 V matning
  • 5. NC (reserv)
  • 6. NC (reserv)

Typisk användning:

Lämplig för system där du behöver automatiserad skanning av streck- och QR-koder i realtid, till exempel:

  • Hissar och passagesystem
  • Terminaler, kiosker
  • Lager- och logistiksystem
  • Integrering i IoT- eller industriella styrsystem

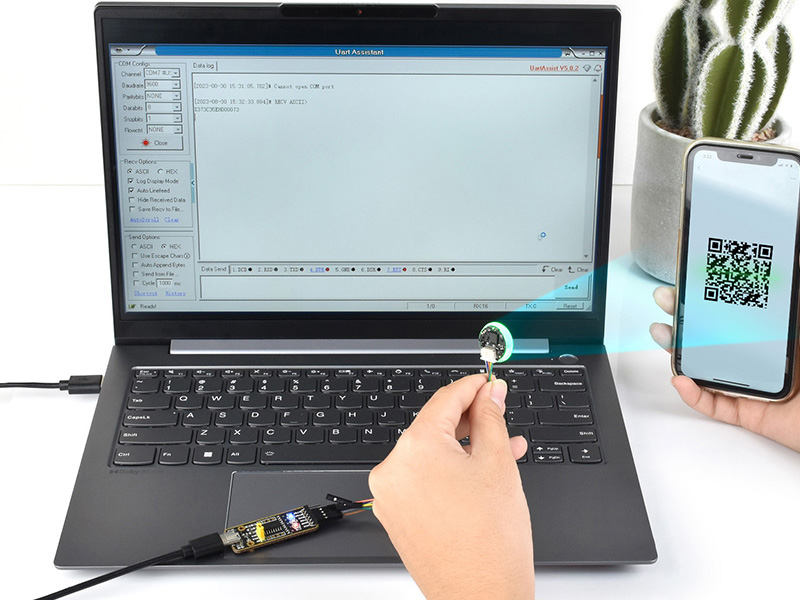

  • Projekt som använder Raspberry Pi, Arduino eller andra inbyggda plattformar

Externa länkar

Produktinformation

  • SKU:

    41022532
  • MPN:

    Barcode Scanner Module (D)
