Produktbeskrivning

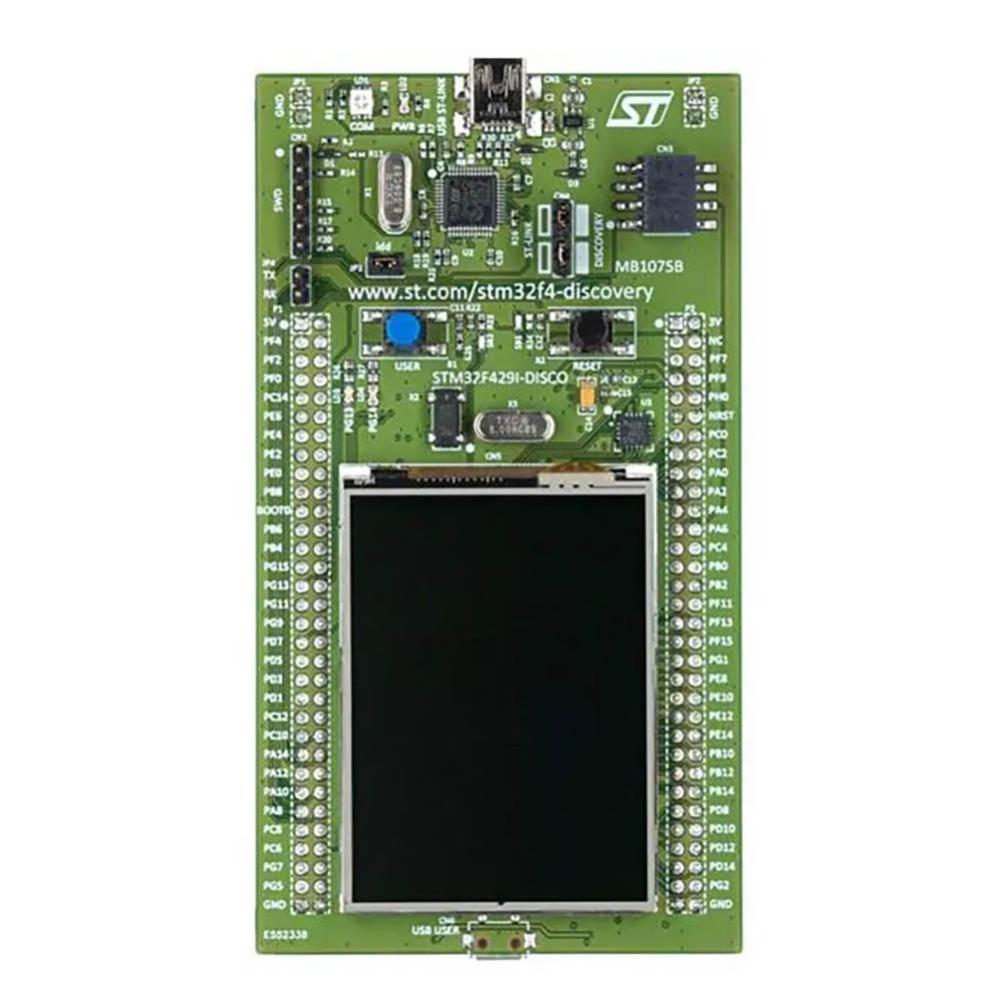

STM32F429I-DISC1 är ett utvecklingskort i STMicroelectronics Discovery-serie för utveckling med STM32F429-mikrokontroller. Kortet är baserat på STM32F429ZIT6 med 32-bitars ARM Cortex-M4-kärna, 2 MB Flash och 256 kB RAM. En integrerad ST-LINK/V2-B används för programmering och felsökning.
Kortet är utrustat med en 2.4-tums QVGA TFT LCD, 64 Mbit SDRAM och ett L3GD20 3-axligt MEMS-gyroskop. Det har även sex LED, två tryckknappar och USB OTG via Micro-AB-kontakt. Expansionsanslutningar ger åtkomst till mikrokontrollerns I/O för prototypkoppling och mätning.
Specifikationer:
- Tillverkare: STMicroelectronics
- Modell: STM32F429I-DISC1
- Typ: Discovery-utvecklingskort
- Mikrokontroller: STM32F429ZIT6
- MCU-familj: STM32F4
- Arkitektur: ARM
- Processorkärna: Cortex-M4
- Arkitektur: 32-bit
- Flashminne: 2 MB
- RAM: 256 kB
- MCU-kapsling: LQFP144
- SDRAM: 64 Mbit
- Display: 2.4" QVGA TFT LCD
- Gyroskop: L3GD20, 3-axligt MEMS
- Programmering/felsökning: Integrerad ST-LINK/V2-B
- ST-LINK USB-funktioner: Debug-port, virtuell COM-port och masslagring
- USB: USB OTG
- USB-kontakt: Micro-AB
- LED: 6 st.
- Tryckknappar: 2 st., Reset och användarkonfigurerbar
- Expansion: Anslutningar med åtkomst till mikrokontrollerns I/O
