Produktbeskrivning

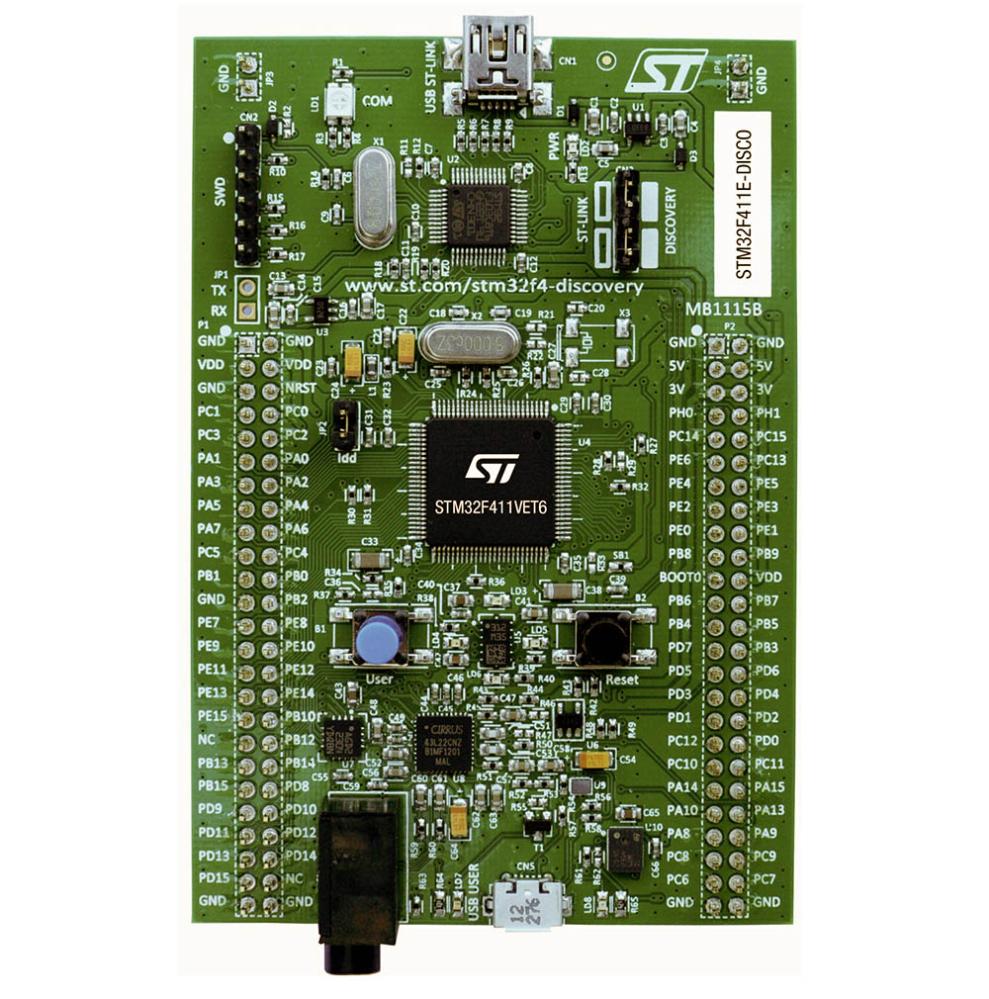

32F411EDISCOVERY är ett utvecklingskort i STMicroelectronics Discovery-serie, baserat på mikrokontrollern STM32F411VET6. Kortet är avsett för utveckling och utvärdering med STM32F411 och har integrerad ST-LINK/V2 för programmering och debugging.
Kortet är utrustat med flera integrerade sensorer och funktioner, bland annat 3-axligt gyroskop, accelerometer och magnetometer, digital mikrofon samt audio-DAC med integrerad klass D-högtalardrivare. Samtliga I/O-signaler från mikrokontrollerns LQFP100-kapsling finns tillgängliga via expansionsanslutningar.
Specifikationer:
- Tillverkare: STMicroelectronics
- Modell: STM32F411E-DISCO / 32F411EDISCOVERY
- Typ: Discovery-utvecklingskort
- Mikrokontroller: STM32F411VET6
- Flashminne: 512 kB
- RAM: 128 kB
- MCU-kapsling: LQFP100
- USB: USB OTG FS
- Programmerare/debugger: Integrerad ST-LINK/V2
- Debuggränssnitt: SWD
- Gyroskop: ST MEMS, 3-axligt, digitalt
- Accelerometer: ST MEMS, 3-axlig
- Magnetometer: ST MEMS, 3-axlig
- Mikrofon: ST MEMS, digital
- Audio: DAC med integrerad klass D-högtalardrivare
- LED: 8 st
- Användar-LED: 4 st, orange, grön, röd och blå
- Knappar: Användarknapp och resetknapp
- USB OTG-kontakt: Micro-AB
- ST-LINK USB-kontakt: Mini-B
- Expansion: Samtliga I/O från LQFP100 tillgängliga via stiftlister
- Matning: Via ST-LINK USB eller extern 5 V
- Utvecklingsmiljöer: IAR Embedded Workbench, MDK-ARM och STM32CubeIDE
