Produktbeskrivning

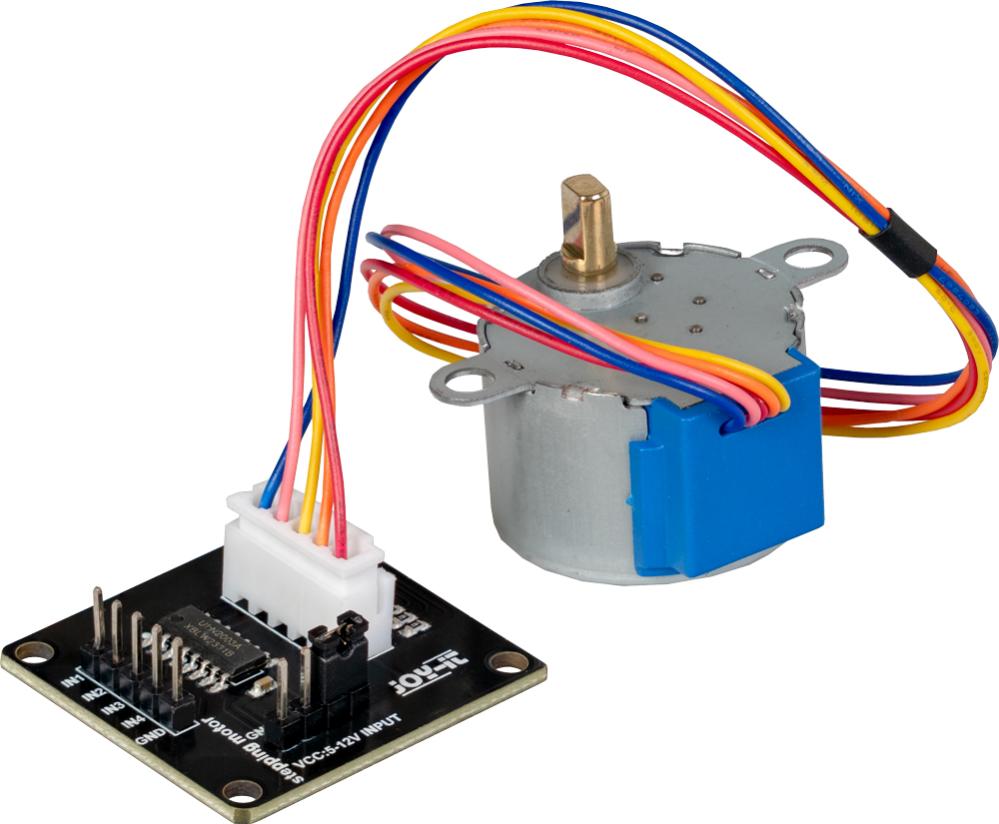

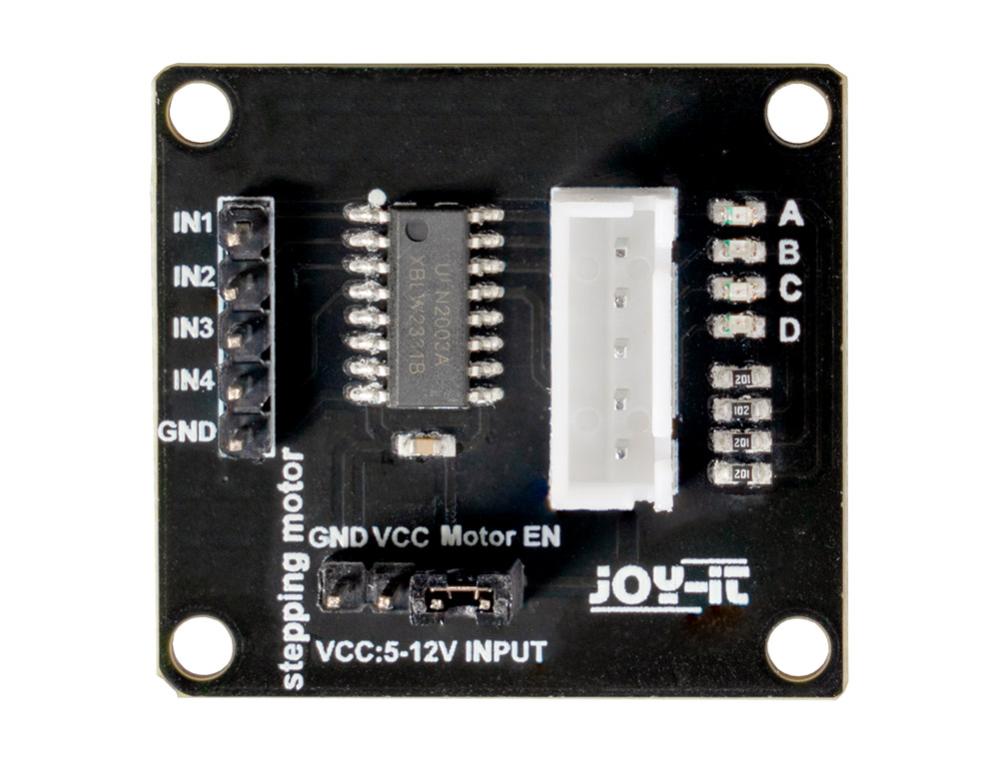

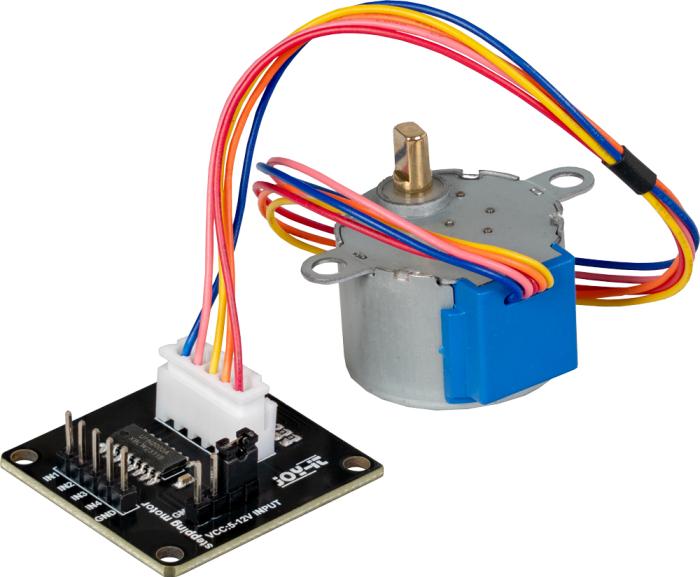

Stegmotor med drivkort baserat på den mycket populära motordrivaren ULN2003A. Kortet kan anslutas direkt till en mikrokontroller och styr stegmotorn genom att skicka alternerande pulser till stegmotorns spolar. Lysdioderna på kortet visar vilka faser/utgångar som är aktiva. Motorn är internt nedväxlad med ca. 64:1.
Specifikationer:
- Drivkrets: ULN2003
- Stegmotor: 28BYJ-48
- Drivspänning: 5 - 12 VDC
- Dimensioner (drivkort): 32 x 32 mm
- Dimensioner (stegmotor): ø28 x 19 mm
- Antal poler: 4 (unipolär)
- Utväxling: 64:1
- Rotation/steg: 5.625° (/64)
- Antal steg / varv: 4096
- DC-resistans: 200 ohm ±7%
- Utgångsaxel: 5mm flataxel
