Produktbeskrivning

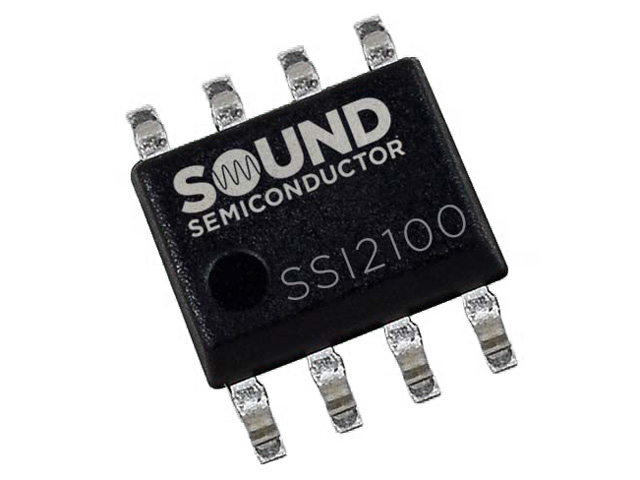

SSI2100 är en modern delaykrets av typen BBD (Bucket Brigade Device), den första sådana på många årtionden. Kretsen är tillverkad med modern halvledarteknik, vilket förutom de andra förbättringarna ger bättre signalkvalitet.
Bucket Brigade-tekniken är ett mellanting mellan analog och digital teknik. Den bygger på en stor mängd kondensatorer och sample & hold-kretsar. Insignalen laddar upp den första kondensatorn, och vid varje klockpuls skickas spänningen vidare till nästa kondensator, samtidigt som den första får en ny spänning. På så vis skickas insignalen vidare från steg till steg, och signalen fördröjs, tills den fås på kretsens utgång – den sista "hinken" (kondensatorn).
Tekniken innebär att aliasingeffekter (vikningsdistorsion) samt klock-artefakter kan uppstå i signalen, varför lågpassfilter före och efter kretsen rekommenderas (se databladet för exempel).
SSI2100 har 512 steg och kan hantera klockfrekvenser från 1kHz till hela 2 MHz med bibehållna prestanda. Högre klockfrekvenser ger kortare fördröjning. 1kHz ger en fördröjning på 512ms, medan 2MHz fördröjer signalen i 0,256ms (annorlunda uttryckt: 3906 Hz).
Frekvenser utanför 1kHz-2MHz ger mer distorsion och sämre signal, men ska fortfarande vara användbara.
Kretsen har flera fördelar som underlättar jämfört med äldre BBD-kretsar. Bland annat är den gjord för att seriekopplas enkelt utan att in- och utgångar behöver kalibreras. Inte heller behövs en extern klockdrivare, vilket tidigare krävdes. Kretsen har en TTL/CMOS-kompatibel klockingång som förväntar sig en enkel (ej differentiell) klockpuls. Inte heller behöver man skapa en negativ referensspänning, den genereras internt. Förutom att den i sig är i en platsbesparande kapsel slipper man alltså flera externa kretsar och spänningar.
Användbar för delayeffekter, reverb, choruseffekter, resonatorer, syntes (Karplus-Strong) samt för att ersätta obsoleta kretsar vid reparationer (med anpassning av in- och utspänningar, pinout m.m.)
Förutom bruk i ljudelektronik har delaykretsar använts för att t.ex. fördröja signaler till oscilloskop (för att trigga "innan" händelser).
- Matningsspänning: 5V
- Kapsel: SOIC-8
- Antal steg: 512
- Klockfrekvens: från 1kHz till 2MHz
- Lätt att seriekoppla
- Ingen extern klockhantering krävs
- Kompatibel med TTL/CMOS-klockor (3.3V/5V)
- Ingen negativ matningsspänning krävs
- Bandbredd: minst 15Khz (-3dB)
