Produktbeskrivning

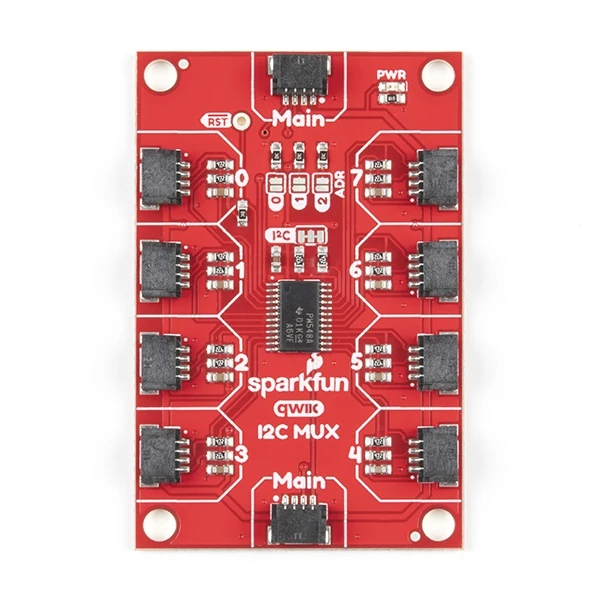

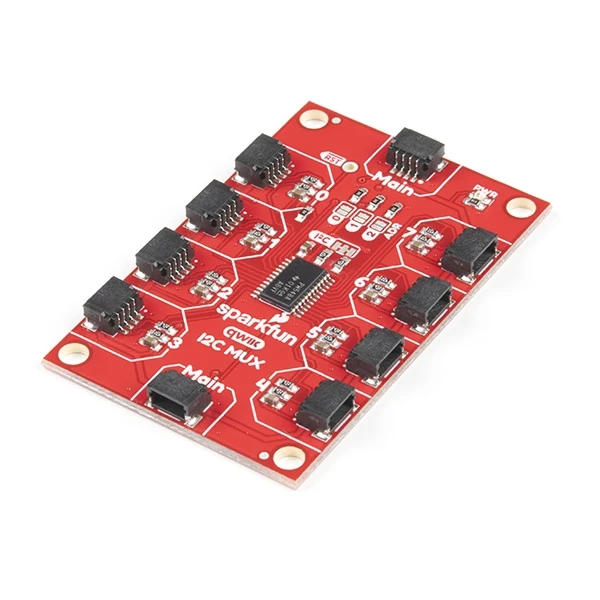

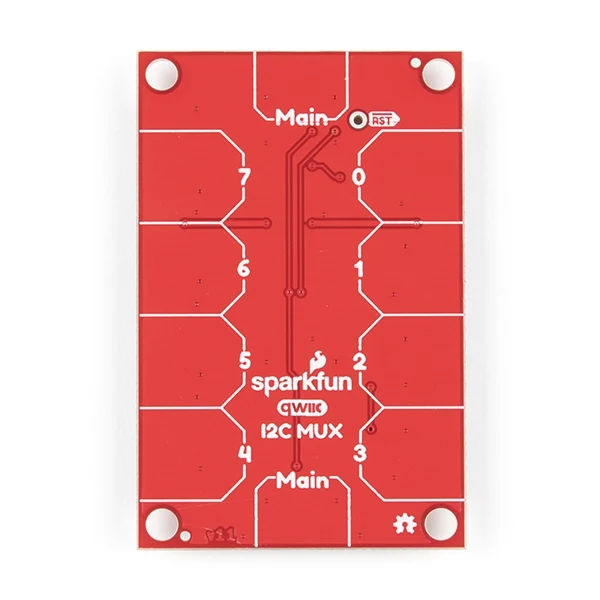

Qwiic Mux Breakout är en I²C-multiplexermodul som gör det möjligt att kommunicera med flera I²C-enheter som har samma adress via en gemensam buss. Den möjliggör individuell styrning av upp till åtta separata I²C-kanaler, vilket löser adresskonflikter i robot- eller sensorapplikationer. Modulen använder Qwiic-gränssnittet för enkel plug-and-play-koppling och har pass-through-kontakter för seriekoppling av ytterligare Qwiic-moduler på samma buss. Adresser för muxen är konfigurerbara med lödbyglar. Det gör det möjligt att använda flera mux-enheter parallellt för att utöka systemet ytterligare.
Specifikationer:
- Drivspänning: 1.65 V till 5.5 V
- I²C-adress: 0x70 (förvald), konfigurerbar upp till 0x77
- Antal I²C-kanaler: 8 separata muxade I²C-bussar
- Anslutningar: 10 Qwiic-kontakter (8 kanaler + 2 pass-through)
- Temperaturområde (drift): -40 till +85 °C
- Funktion: Multiplexering av I²C-enheter med samma adress
- Dimensioner: 56 x 37 x 5 mm
Vad är en Mux?
En mux är en förkortning av multiplexer, alltså en enhet/krets som låter flera signaler dela på en gemensam resurs
