Produktbeskrivning

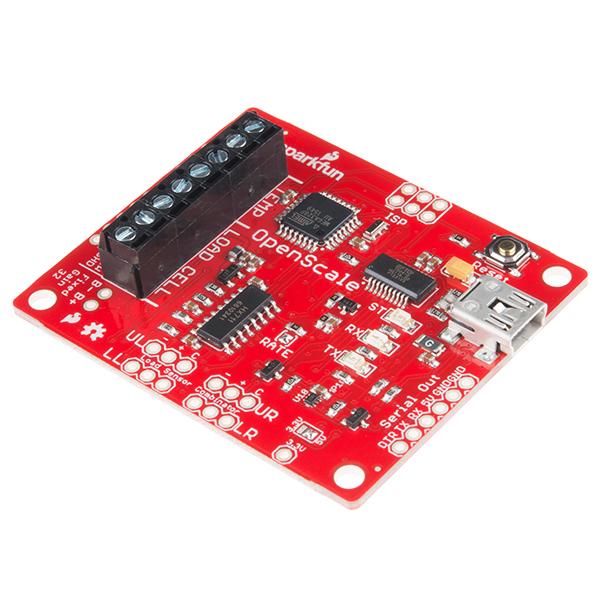

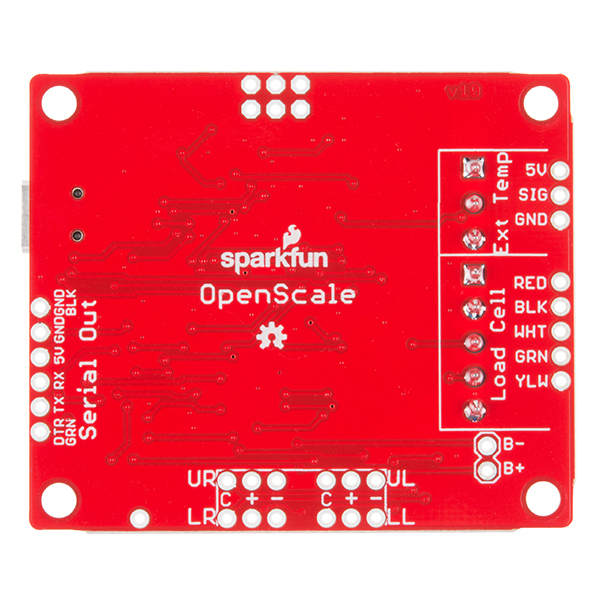

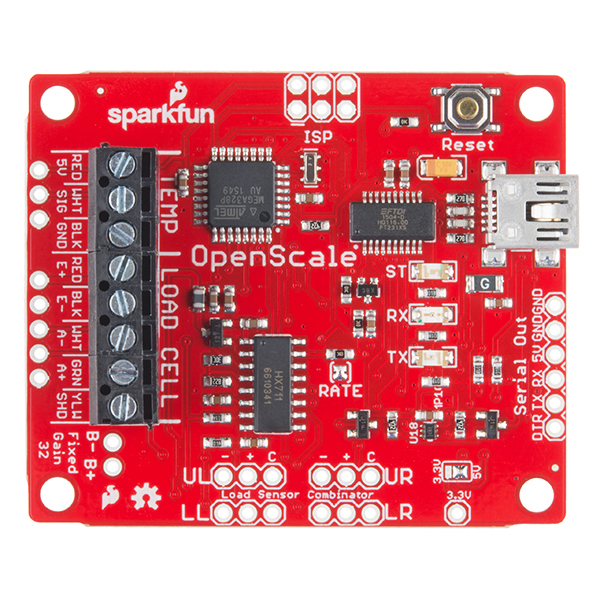

SparkFun OpenScale är en lättanvänd lösning med öppen källkod för mätning av vikt och temperatur. Den kan läsa av flera olika typer av lastceller och erbjuder en lättanvänd seriell meny för att konfigurera kalibreringsvärde, samplingsfrekvens, tidsstämpel och precisionsenheter.
Anslut en fyrtrådig eller femtrådig lastcell med valfri kapacitet, anslut OpenScale till en USB-port, öppna ett terminalfönster med 9.600 bps och du ser omedelbart viktavläsningarna. OpenScale gör det möjligt för dig att förvandla en lastcell eller fyra lastsensorer i en Wheatstone-bryggkonfiguration till en DIY-våg för din applikation.
OpenScale har utformats för projekt och applikationer där konstanta avläsningar behövs utan att användaren behöver ingripa (t.ex. på ett transportbandssystem).
OpenScale använder mikrokontrollern ATmega328P, som tillgodoser kommunikationsbehov och överför data till en seriell anslutning eller till en datalogger (t.ex. OpenLog). OpenScale har en FT231 för USB till seriell anslutning, en HX711 lastförstärkare (med 24-bitars ADC) och TMP102, för registrering av omgivningstemperatur. OpenScale kommunicerar med en TTL-nivå på 9.600bps 8-N-1 som standard och har en baudhastighet som kan konfigureras från 1.200bps till 1.000.000bps.
Specifikationer:
- Driftspänning: 5 V
- Strömförbrukning: 80–100 mA
- Valbar utdatahastighet: 10 eller 80 avläsningar per sekund
- Lokala och externa temperatursensorer
- Fast och justerbar förstärkning
