Produktbeskrivning

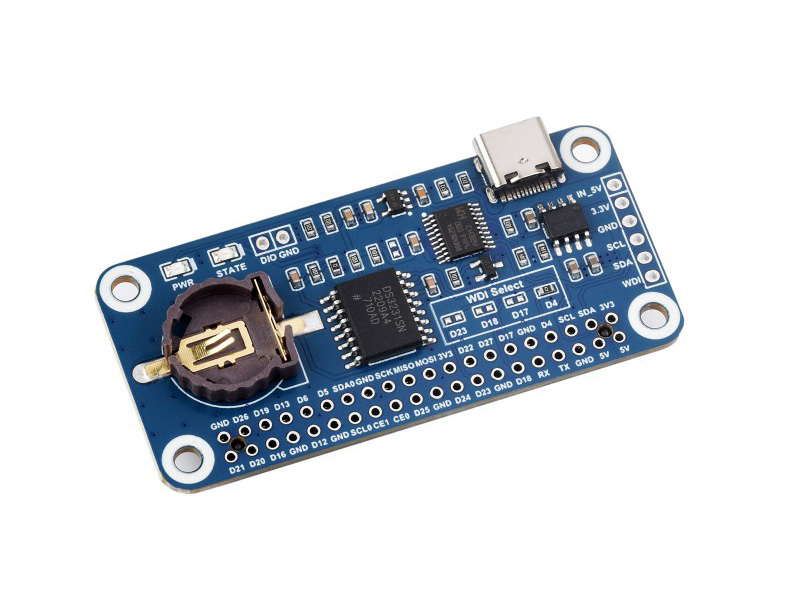

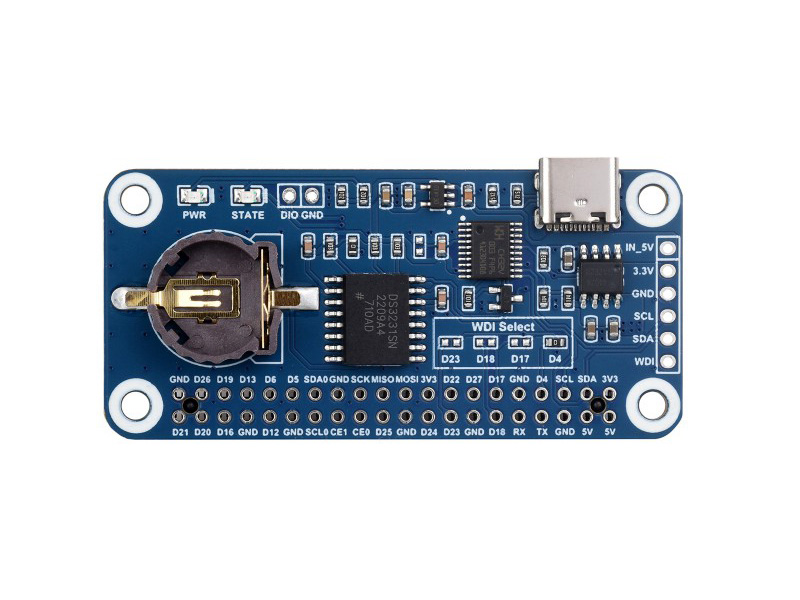

RTC WatchDog HAT (B) är ett expansionskort för Raspberry Pi som kombinerar en högprecisions realtidsklocka (RTC) med en inbyggd watchdog-funktion. Modulen är utvecklad för applikationer där stabil drift och exakt tidsreferens krävs, även vid strömavbrott eller systemfel.
Kortet bygger på RTC-kretsen DS3231SN som ger mycket noggrann tidhållning och har stöd för batteribackup. Den integrerade watchdog-kretsen övervakar systemet och kan automatiskt starta om Raspberry Pi vid låsningar eller driftstörningar. Lämplig för till exempel datalogging och IoT-system.

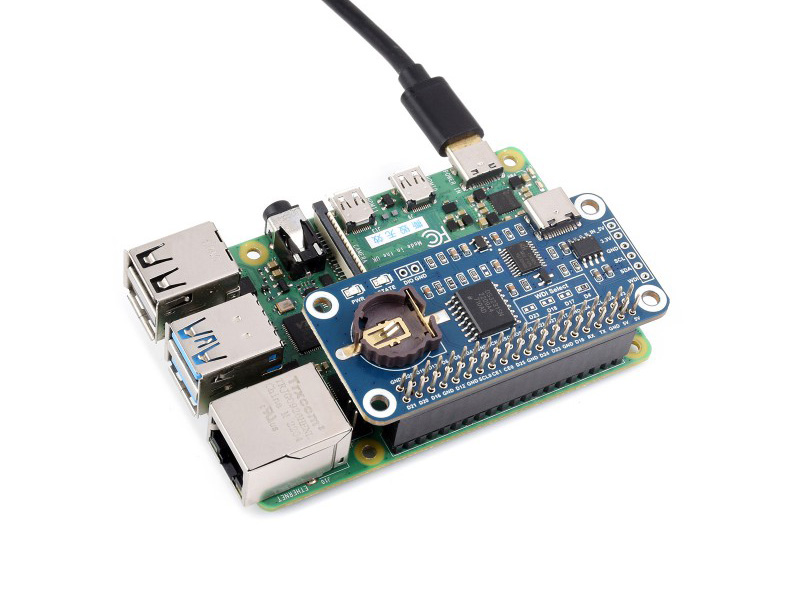

Kommunikation sker via I2C och kortet ansluts direkt till Raspberry Pi via standard 40-polig GPIO-header. Även kompatibel med Jetson Nano.
Specifikationer:
- Kommunikationsgränssnitt: I2C
- RTC-krets: DS3231
- Watchdog-krets: CH32V003
- Drivspänning: 5 V via GPIO eller USB-C

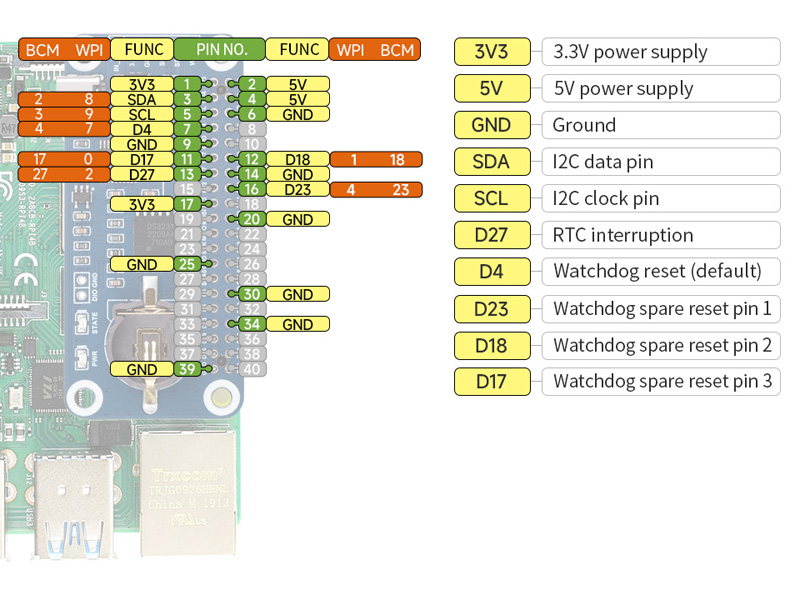

- GPIO-anslutning: 40-pin Raspberry Pi header
- Batteribackup: 3 V CR1220
- Indikering: Status-LED för watchdog och ström

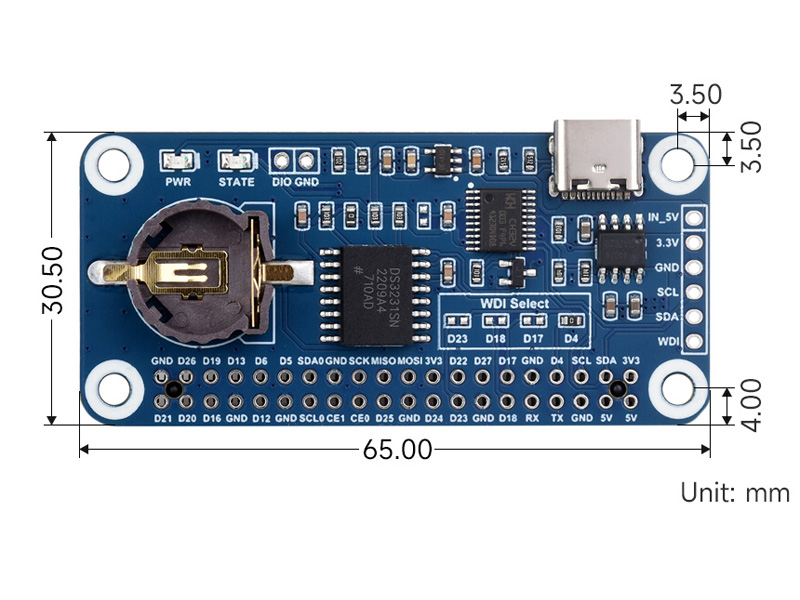

- Dimensioner: 30.5 x 65 mm
