Produktbeskrivning

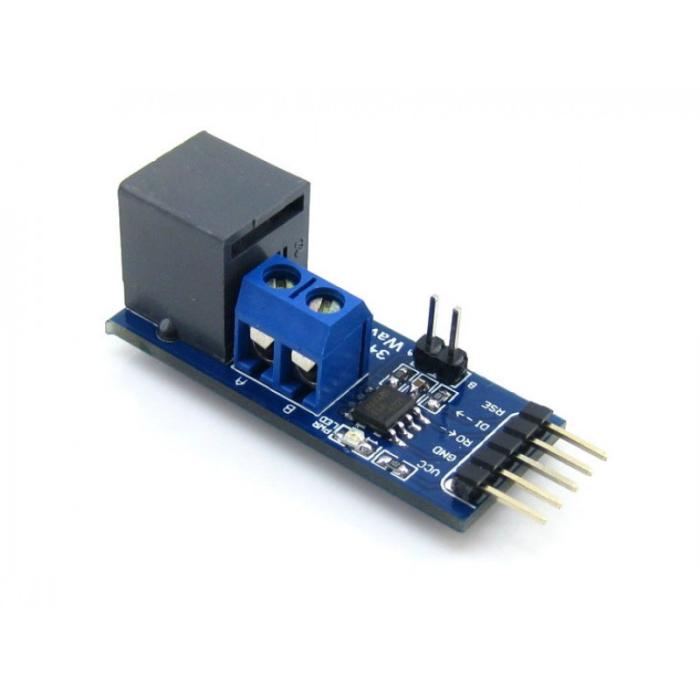

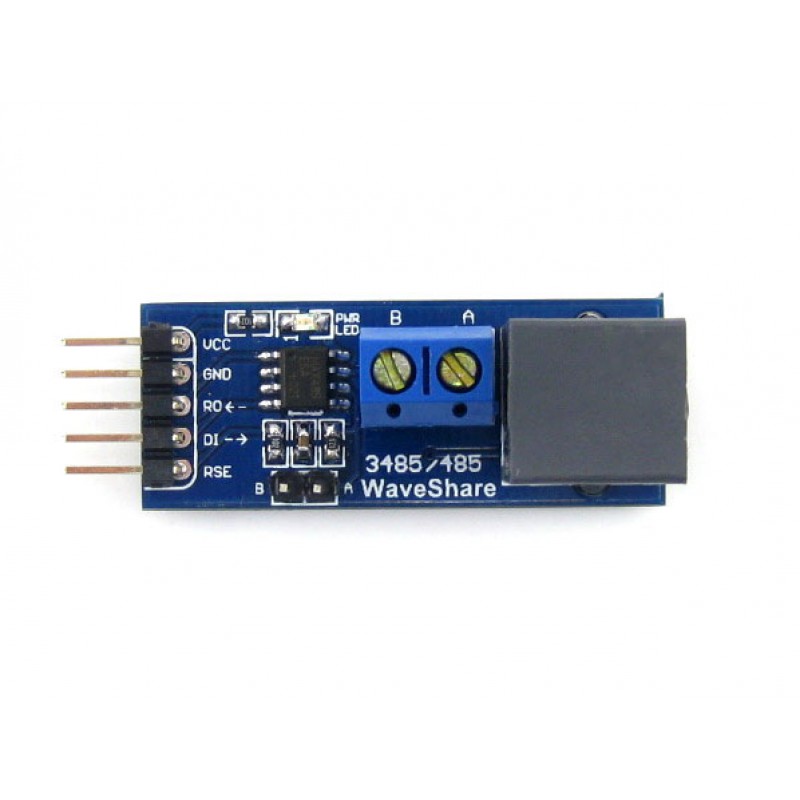

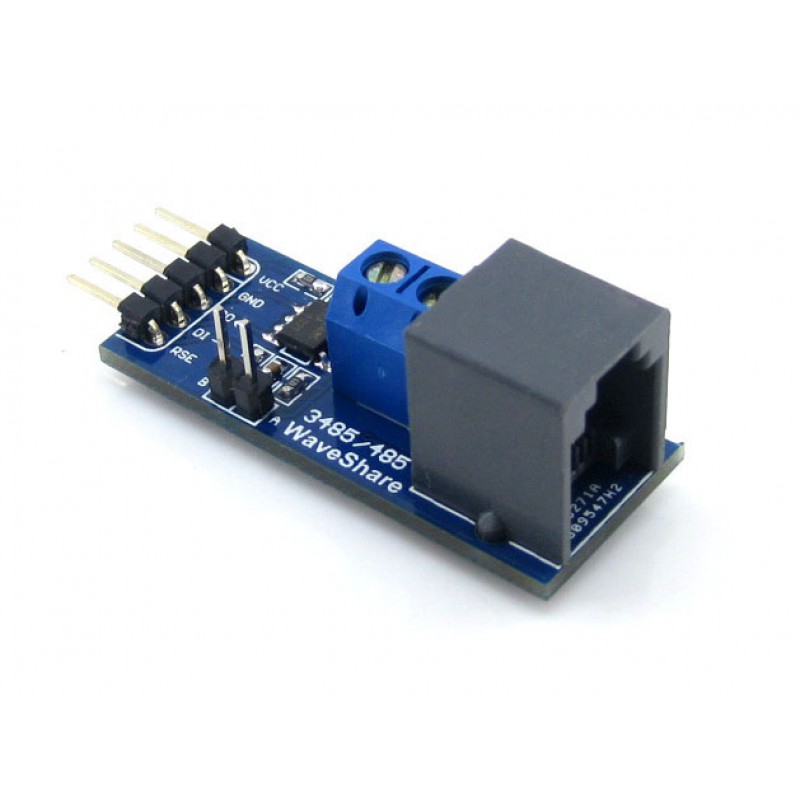

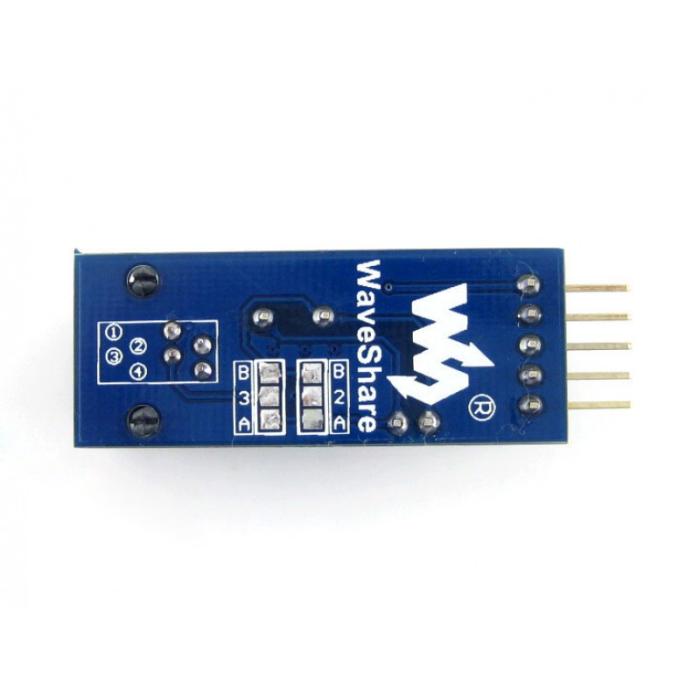

Kommunikationsinterface för applikationer där man behöver pålitlig halvduplex RS-485/RS-422 kommunikation med logiknivå på 5 V. Kortet bygger på transceivern SP3485. Med stiftlist och kopplingsplint för enkel inkoppling.
Specifikationer:
- Transceiver: SP3485, 5 V låg-effekt halvduplex, kompatibel med RS-485 och RS-422.
- Drivspänning: 5 V
- Strömförbrukning: Utan last: cirka 1-2 mA beroende på DE/RE status. Vid aktiva sändare/mottagare något högre. Exakt värde enligt SP3485-datablad.
- Datahastighet: Upp till ca 10 Mbps
- Signalnivåer / common-mode: Ingångar accepterar common-mode spänningar från ungefär -7 V till +12 V. Ger robusthet mot skillnader i jordpotential.
- Impedans på mottagare: Typiskt 15 kohm, minimum 12 kohm.
- Kortslutningsskydd: Transceivern klarar kortslutning på utgångarna med hög gräns för kortslutningsström (±250 mA) utan att skadas.
- Gränssnitt med stiftlist: DE (driver enable), RE (receiver enable), DI, RO etc., för enkel integrering med MCU eller annan logik.
