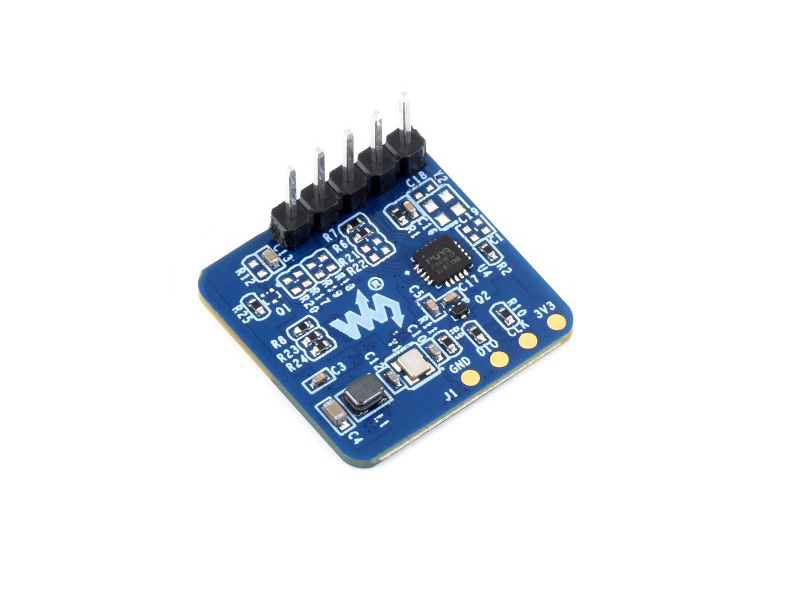

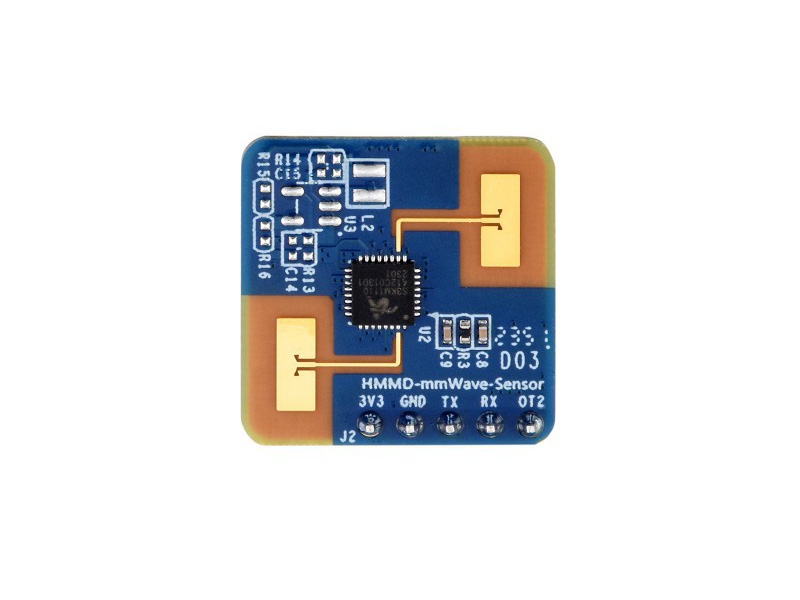

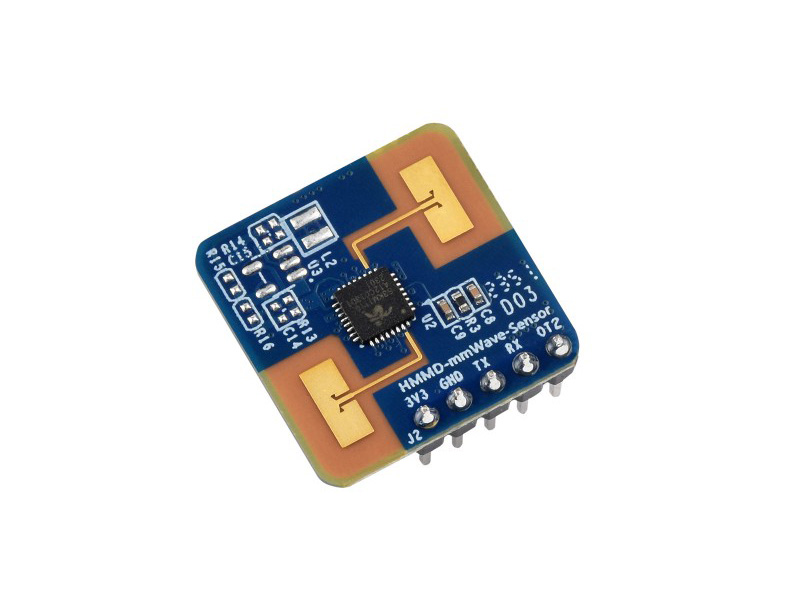

Produktbeskrivning
HMMD-mmWave-sensor (Human Micro-Motion Detection) är en radarbaserad sensor för detektering av mänskliga mikrorörelser. Använder FMCW-teknologi (Frequency Modulated Continuous Wave). Sensorn identifierar rörliga, stillastående och orörliga personer. Genom att kombinera radarsignalbehandling med precisa algoritmer för persondetektion och avståndsmätning, möjliggörs individuell inställning av känsligheten i olika zoner, vilket förbättrar störimmuniteten.
Med låg strömförbrukning och enkel integration, kan sensorn användas i en mängd olika AIoT-tillämpningar (Artificial Intelligence of Things), som t.ex. smarta hem, intelligenta säkerhetssystem, smarta butiker och smart belysning.
Funktioner:

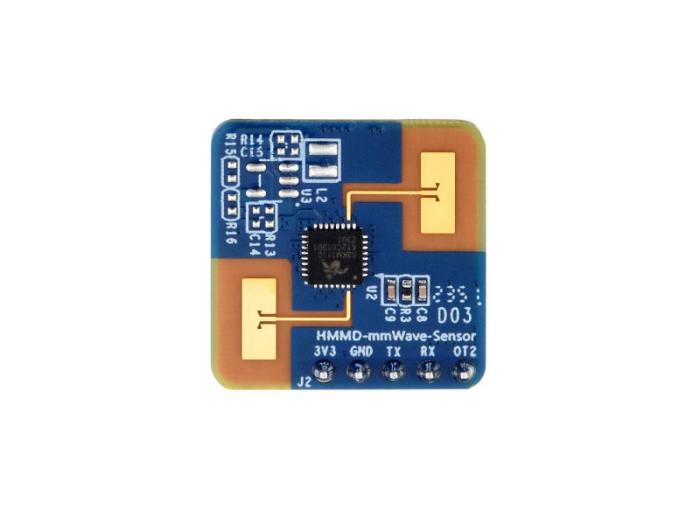

- Baserad på AIoT-mmWave-sensorn S3KM1110 med integrerade högpresterande 24 GHz antenner
- Inbyggd mikrokontroller och algoritm för detektering av mänskliga mikrorörelser för exakt identifiering av rörelser, mikrorörelser samt stillastående personer
- UART-kommunikationsprotokoll med stöd för konfiguration av detekteringsavstånd, känslighet och fördröjning för frånvarorapportering

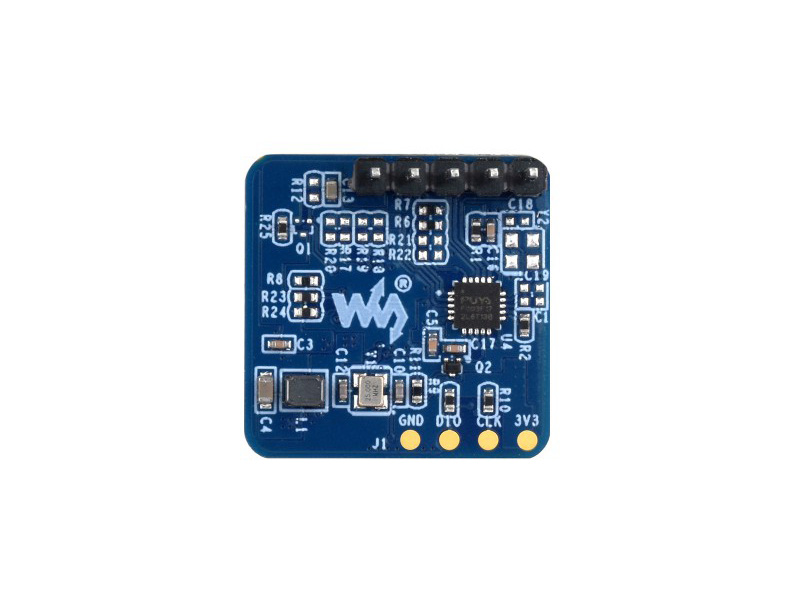

- Stöd för UART-port och GPIO-anslutning till Raspberry Pi, RP2040, Arduino, ESP32 och Jetson Nano
- Kan tak- eller väggmonteras.
Specifikation:
- Frekvensband: 24–24.25 GHz
- Bandbredd: 0.25 GHz
- Modulation: FMCW
- Drivspänning: 3.3 V

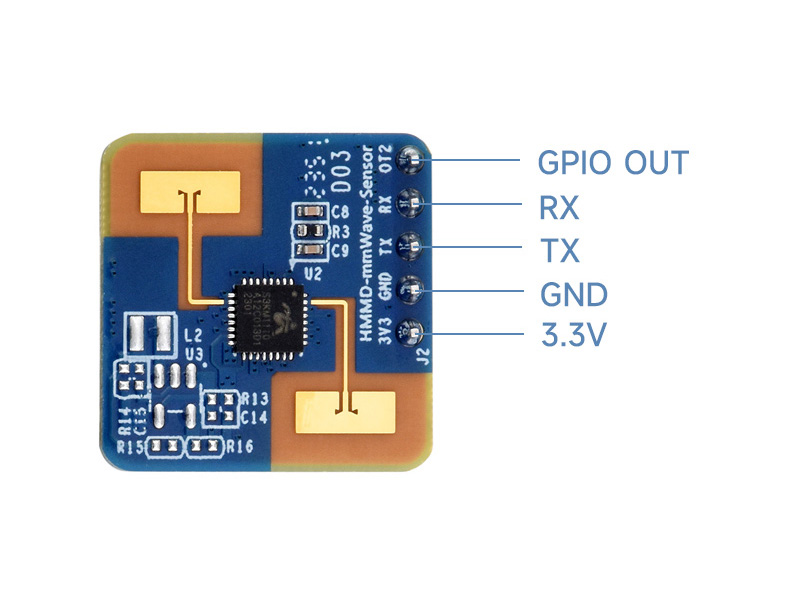

- Utgångsgränssnitt: UART och GPIO
- UART-baudrate: 115 200 bit/s (standard)
- Omgivningstemperatur: - 40 till +85 °C

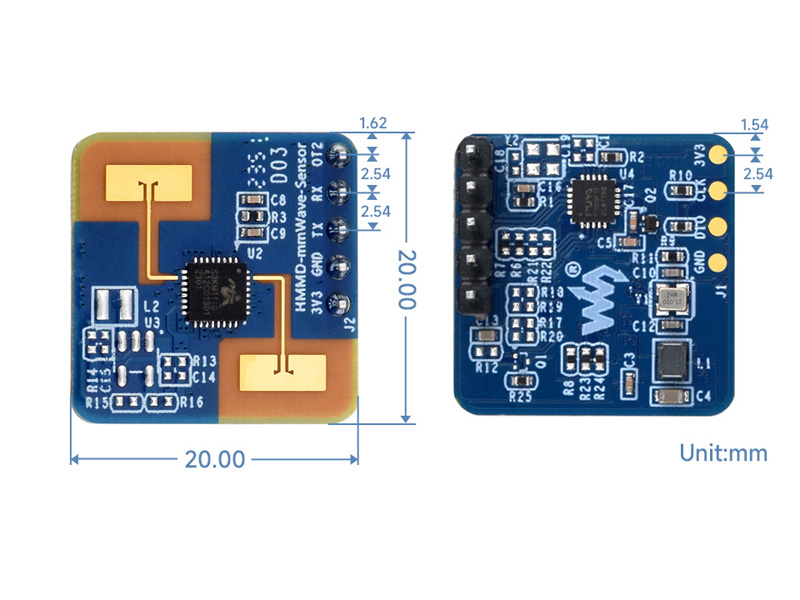

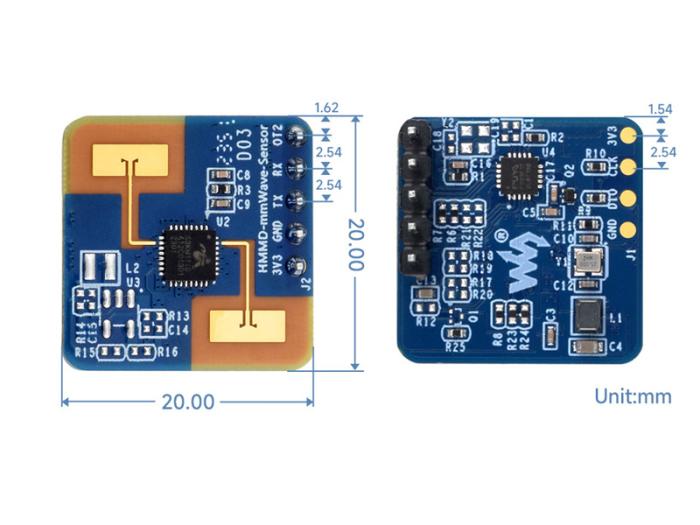

- Mått: 20 x 20 mm
Systemprestanda:

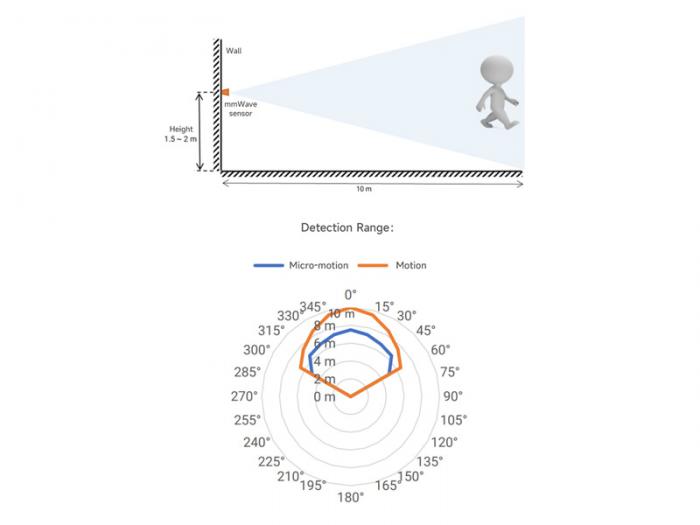

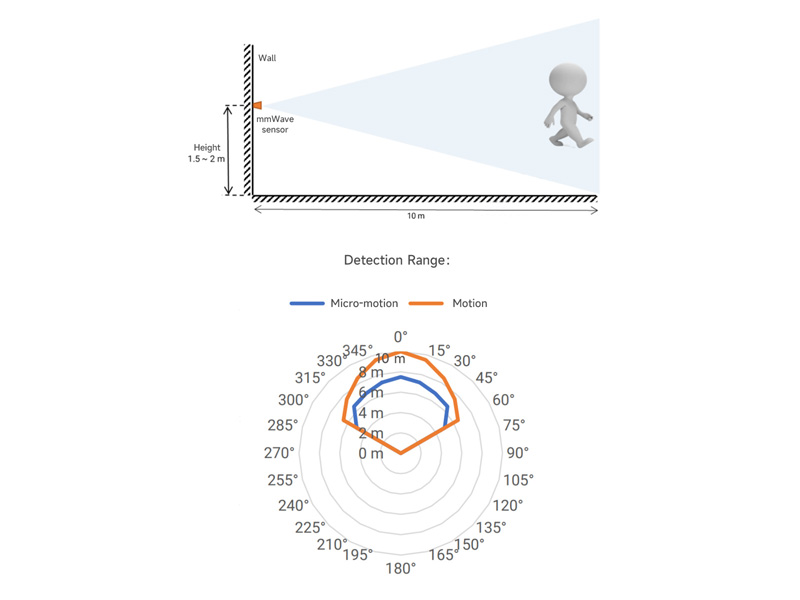

Detekteringsområde (väggmontering):
- Rörligt mänskligt mål: upp till 10 m
- Mänsklig mikrorörelse: upp till 6 m

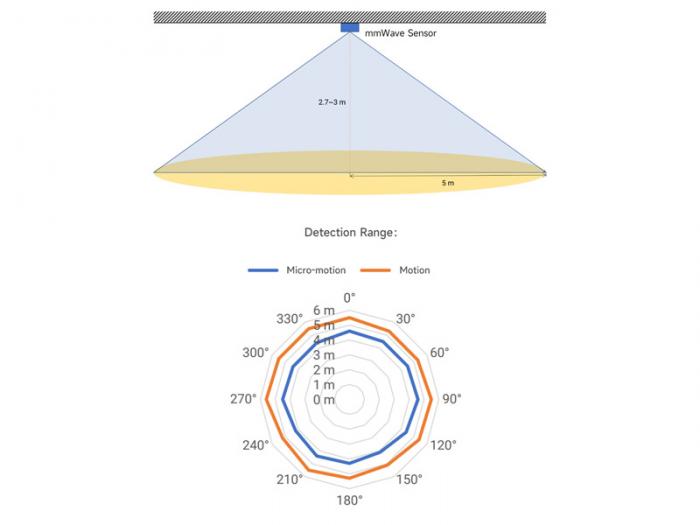

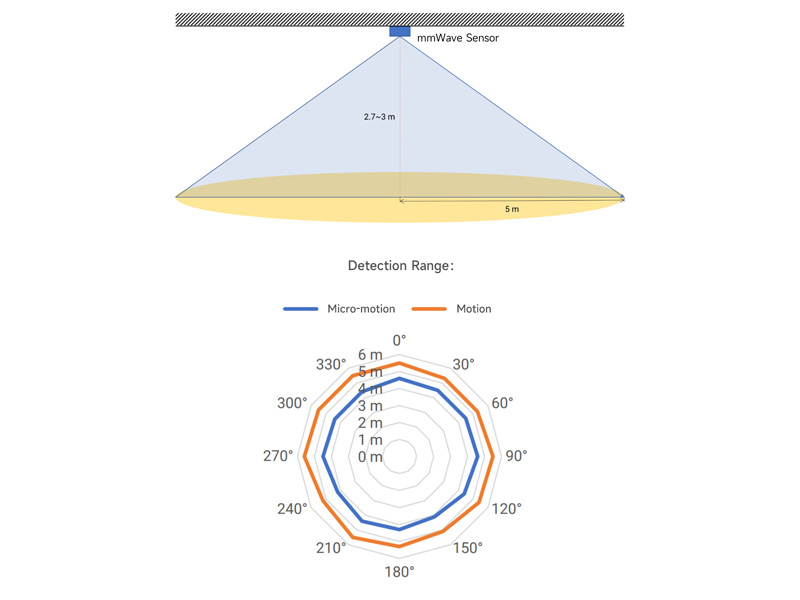

Detekteringsområde (takmontering):
- Rörligt mänskligt mål: upp till 5 m
- Mänsklig mikrorörelse: upp till 4 m

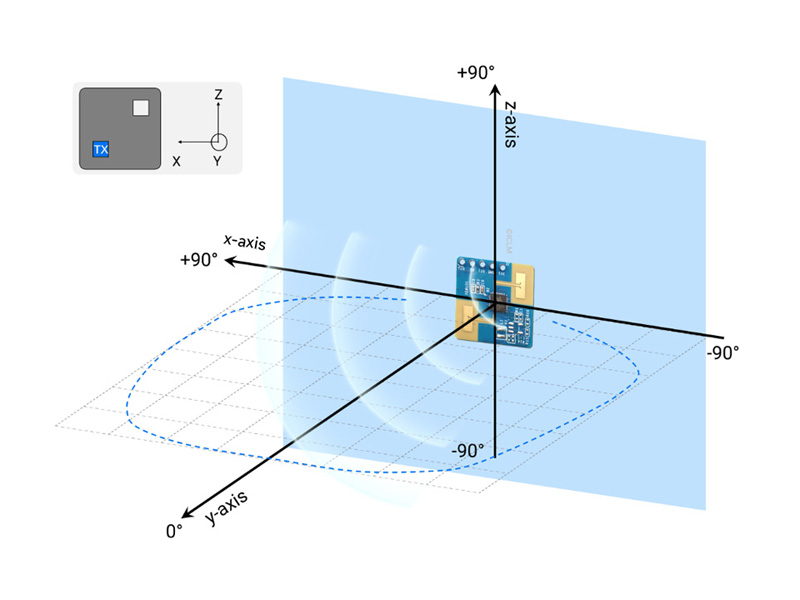

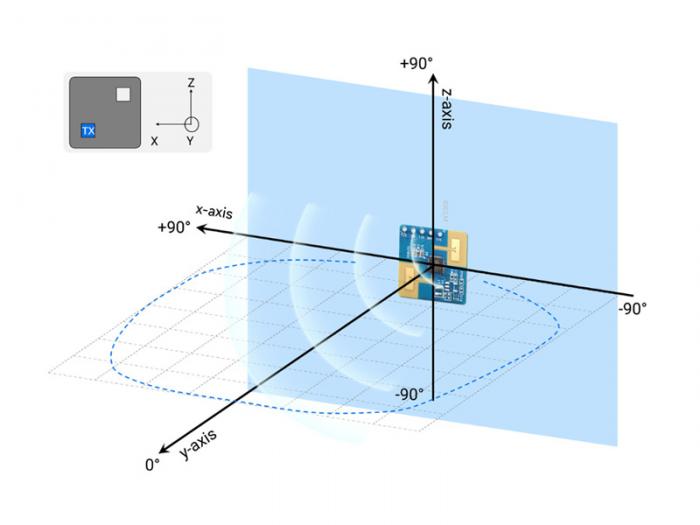

Detekteringsvinkel: ±60°
Detekteringsnoggrannhet: 0.15 m (för rörligt mål inom 10 m radie från sensorn)
Strömförbrukning: 50 mA
Datauppdateringshastighet: 100 ms
