Produktbeskrivning

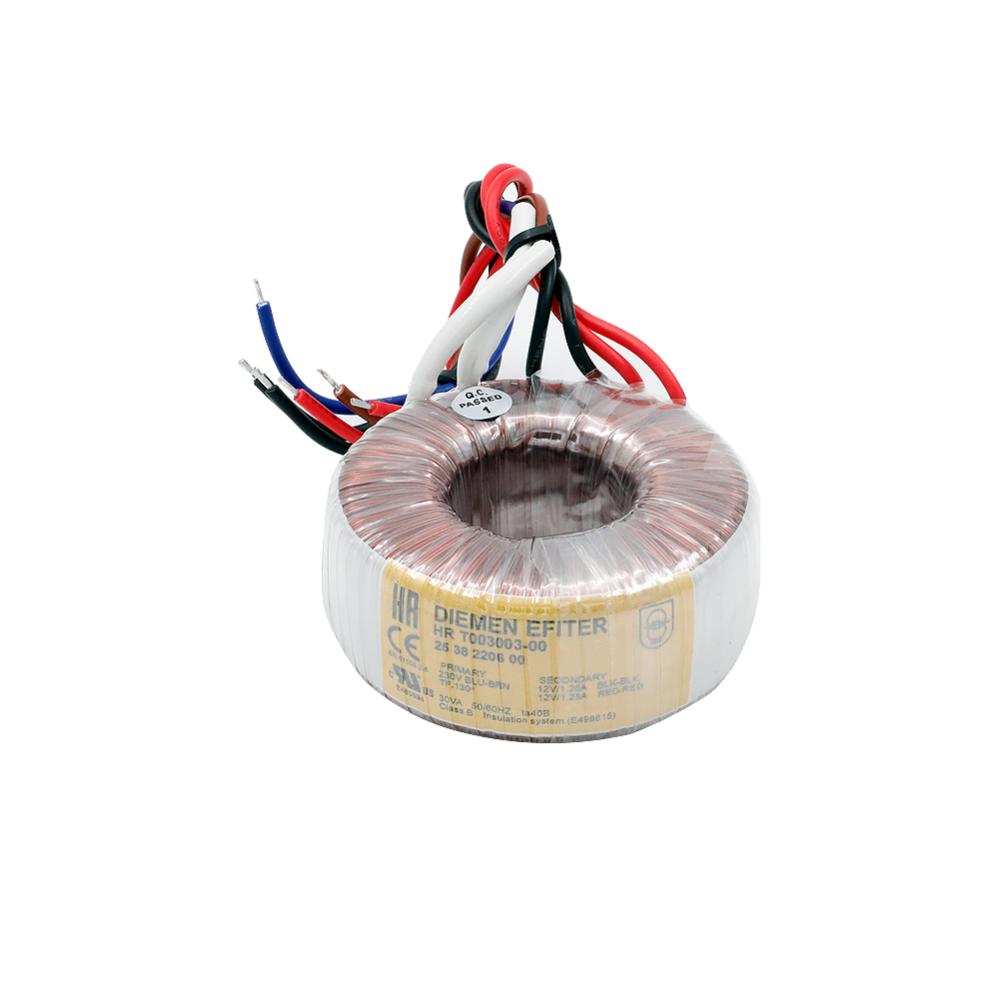

Toroidtransformator med dubbla sekundärlindningar som kan ge två separata spänningar (12V + 12V eller ±12 V), eller seriekopplas för att ge dubbla märkspänningen (24 V). Lindningarna kan även anslutas parallellt för högre effektuttag.

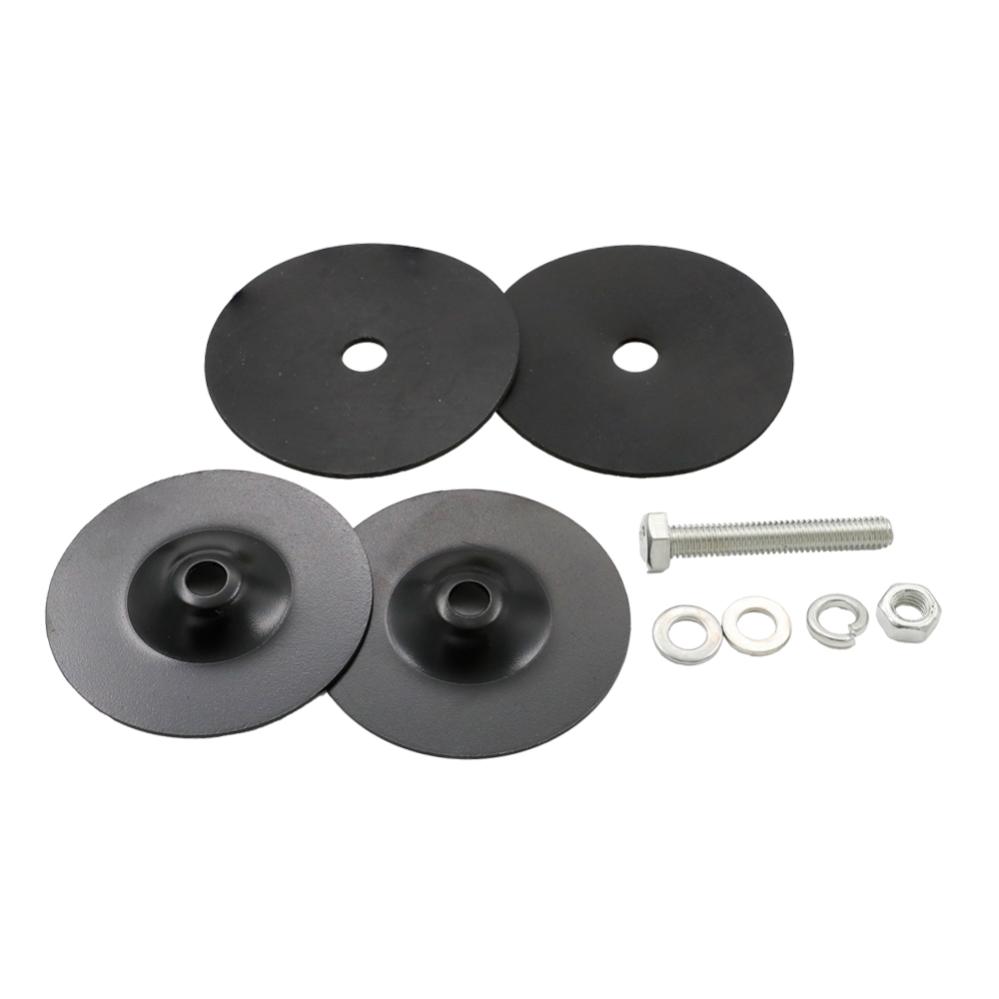

Transformatorn monteras med bult och metallrondell som spänns fast i chassit. Bult, mutter, metallrondell samt gummiskiva medföljer.
Transformatorern är beräknat för en omgivningstemperatur på 40°C och har temperaturklass B.
Specifikationer:
- Primär: 230 VAC
- Sekundär: 2 x 12 V / 2 x 1.25 A
- Sekundär obelastad: 2x 13.9 V
- Max effekt: 30 VA
- Tomgångsström @ 230 VAC: 25 mA
- Isolationsmotstånd pri till sek: 100 MOhm (min) @ 500 V
- Temperatursäkring: 130 °C
- Anslutningskablar: 150 mm
- Vikt: 0.55 kg
- Märkning: CE (EN 61558-2-6)
- Höjd: 35 mm
- Diameter: ø74 mm
- Montering: M6 x 44 mm (metallrondell: ø55mm, 2x gummibricka: ø60 mm)
HR Diemen Ffiter är en spansk tillverkare av kundanpassade transformatorer och induktiva komponenter med över 40 års erfarenhet inom elektronikindustrin. Företaget utvecklar och producerar lösningar för applikationer inom bland annat industri, medicinteknik, telekommunikation, audio och säkerhetssystem.
