Produktbeskrivning

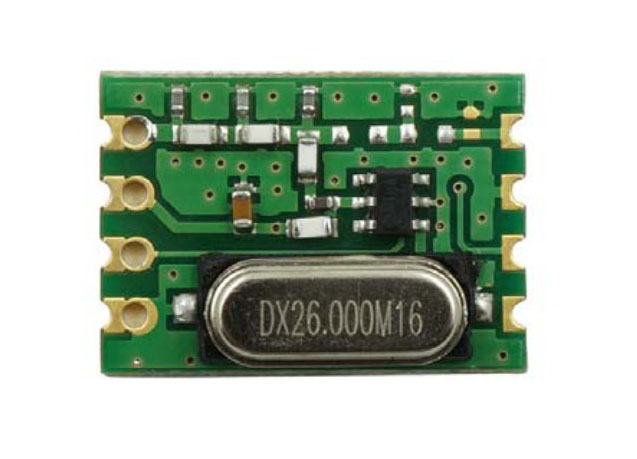

RFM119-433S1 är en RF-sändarmodul för trådlös dataöverföring i 433.92 MHz-bandet, utvecklad för låg energiförbrukning och enkel integration i batteridrivna system. Modulen bygger på en integrerad sändarkrets med direkt syntes och inbyggd effektförstärkare, vilket ger stabil frekvensgenerering. Den stöder FSK, GFSK och OOK-modulering. Kommunikation och konfiguration via TWI, tvåtråds-gränssnitt.
Den interna frekvenssyntesen med låg fasbrusnivå och automatisk kalibrering vid uppstart bidrar till stabil funktion över temperatur och drivspänning. Sändningen styrs via DATA-ingång eller via kommandon, vilket gör modulen lämplig för mikrokontrollerbaserade konstruktioner inom exempelvis hemautomation, fjärrstyrning, larmsystem och industriell övervakning.
Specifikationer:
- Frekvens: 433.92 MHz
- Modulering: FSK, GFSK, OOK
- Hastighet: 0.5–100 ksps (FSK/GFSK), 0.5–30 ksps (OOK)
- Drivspänning: 1.8 - 3.6 VDC
- Uteffekt: -10 till +13 dBm
- Strömförbrukning sändning: 13.4 mA vid +10 dBm OOK @ 433.92 MHz
- Viloström: Mindre än 20 nA
- Gränssnitt (TWI): DATA och CLK (tvåtråd)
- Frekvensavvikelse: 1 - 200 kHz
- Temperaturområde: -40 till +85 °C
- Utgång: ANT för antennanslutning
- Dimensioner: 17.8 × 12.8 × 5.0 mm
