Produktbeskrivning

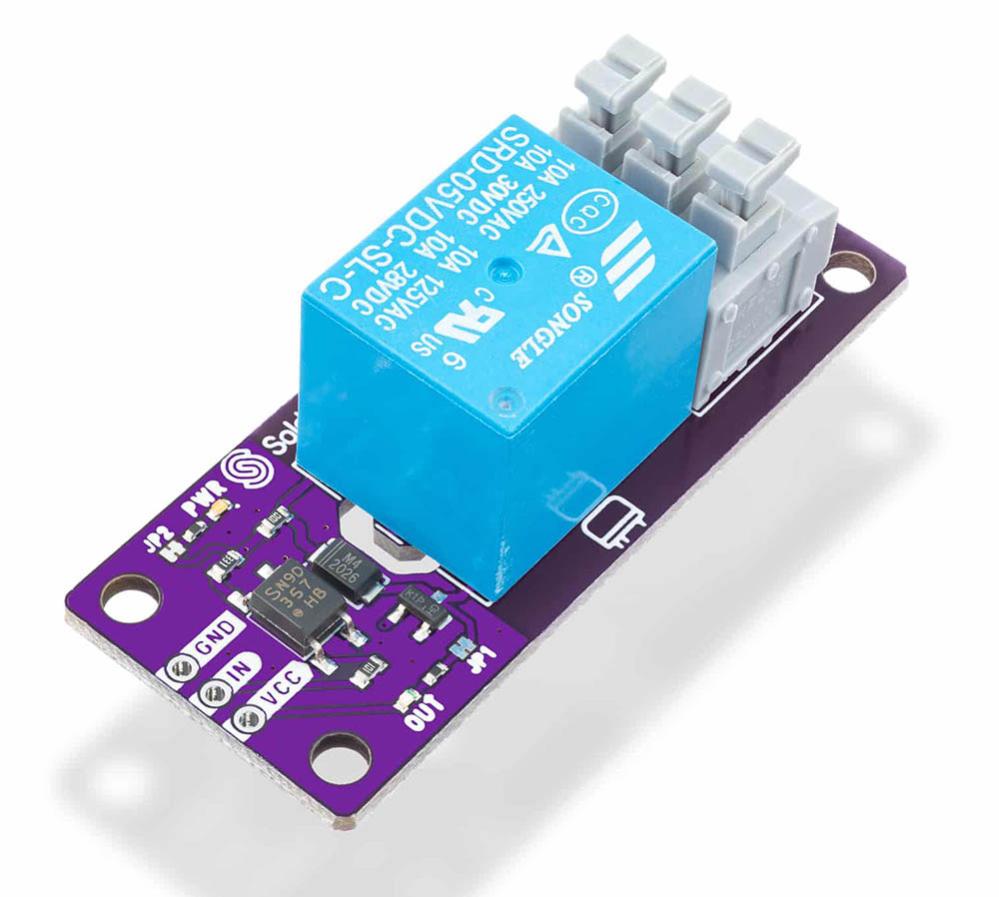

1-kanals reläkort för styrning av laster med högre spänning eller ström än vad som är möjligt direkt från en mikrokontroller. Modulen lämpar sig för hemautomation, industriell automation, robotik och andra projekt där elektriska laster behöver kopplas till eller från.

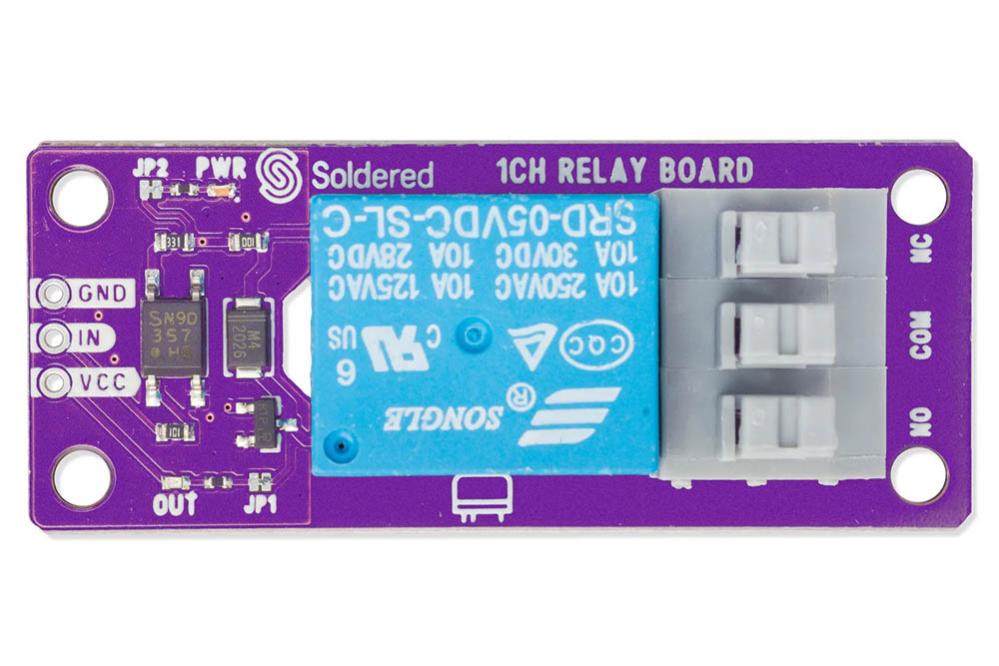

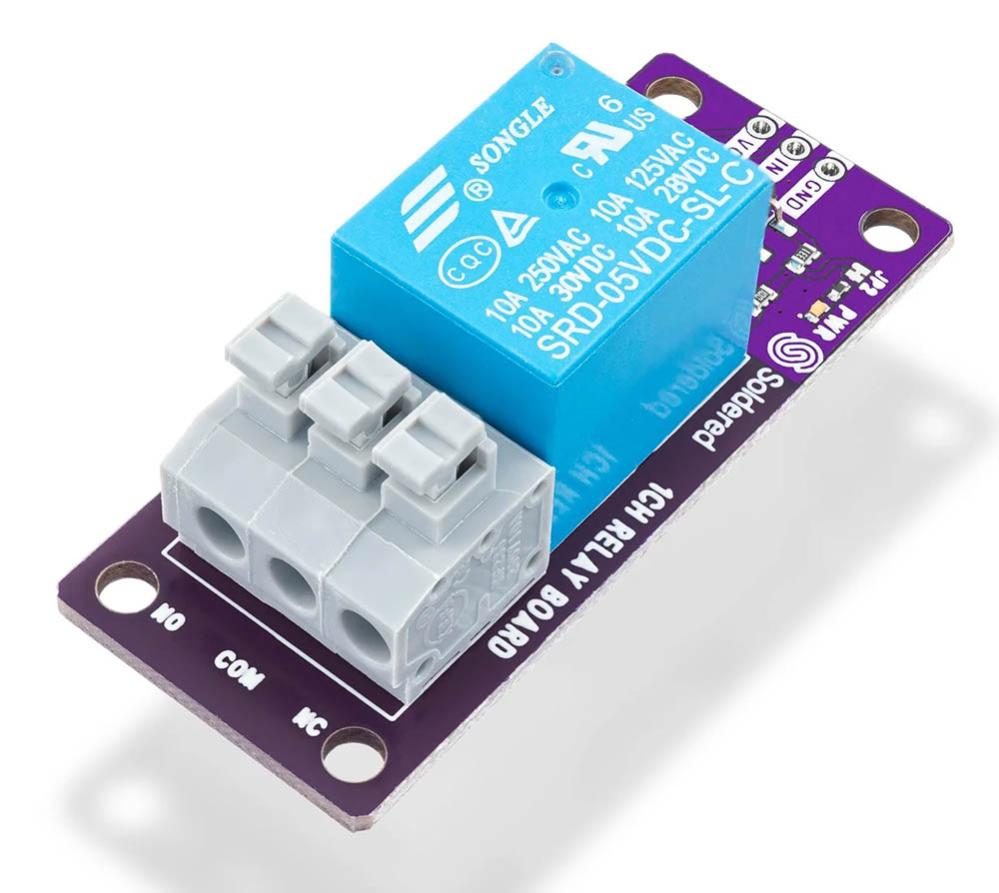

Modulen är utrustad med ett relä för koppling av både lik- och växelspänning. Reläet kan belastas med upp till 30 VDC eller 250 VAC vid maximalt 10 A. Reläet styrs genom att sätta ingången till hög eller låg logiknivå. Reläet har växlande kontakter (SPDT) med anslutningar för normalt öppen (NO), gemensam (COM) samt normalt sluten (NC).
Specifikationer:
- Drivspänning: 5 V
- Logiknivå: 3.3 - 5 V
- Styrsignal: IN (Hög = ON, Låg = OFF)
- Reläkontakt (max): 30 VDC eller 250 VAC 10A
- Anslutning reläkontakt: Snabbkoppling (NC/NO)
- Dimensioner: 54 × 22 mm
- Monteringshål: 4 st

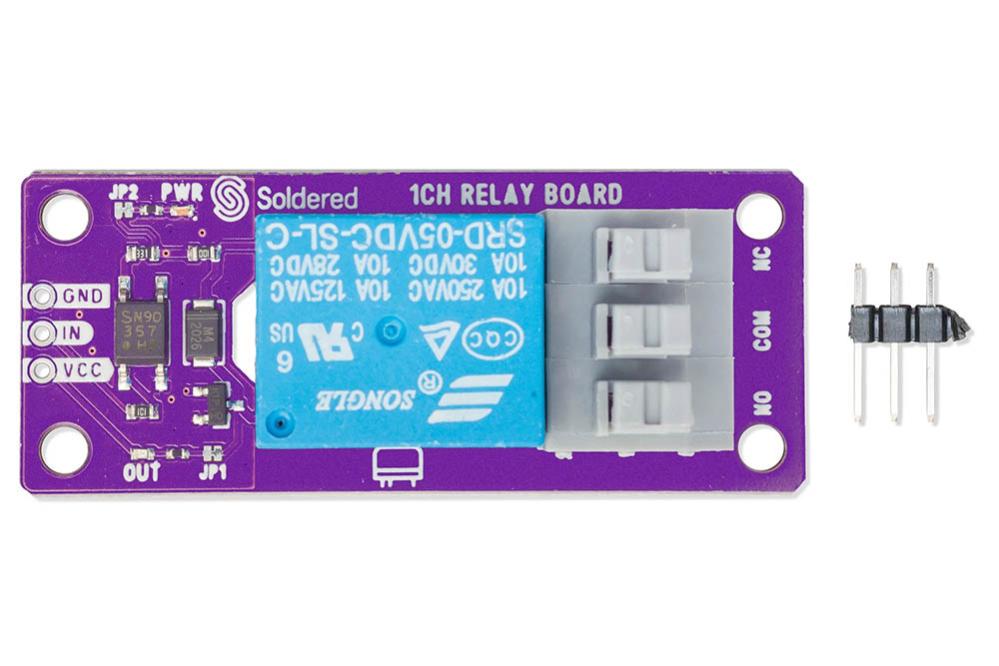

- Levereras med: Stiftlist (ej förmonterad)
