Produktbeskrivning

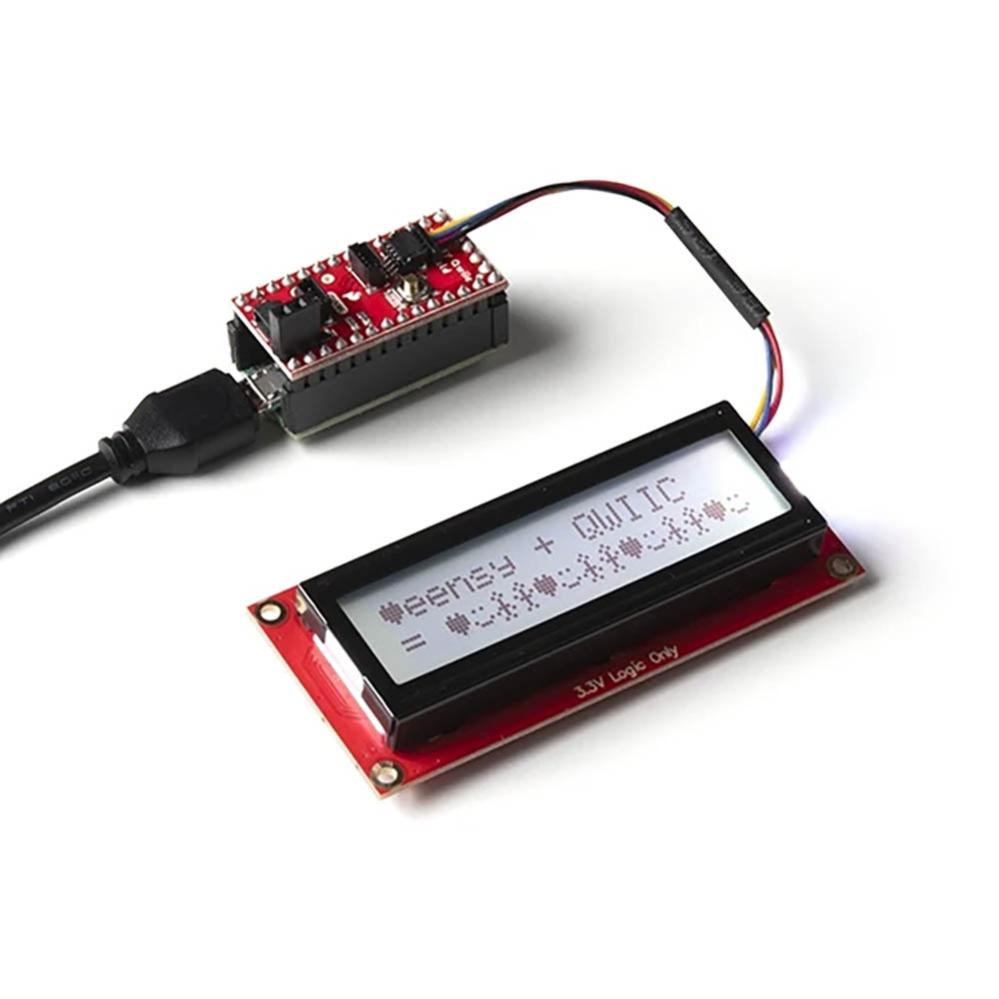

Expansionskort från SparkFun som gör det enkelt att ansluta Qwiic-kompatibla sensorer, displayer och andra I2C-moduler till Teensy 4.0. Kortet monteras direkt ovanpå Teensy och ger tillgång till fyra Qwiic-kontakter, vilket gör det möjligt att bygga ut projekt utan att behöva löda anslutningar till varje enskild modul.

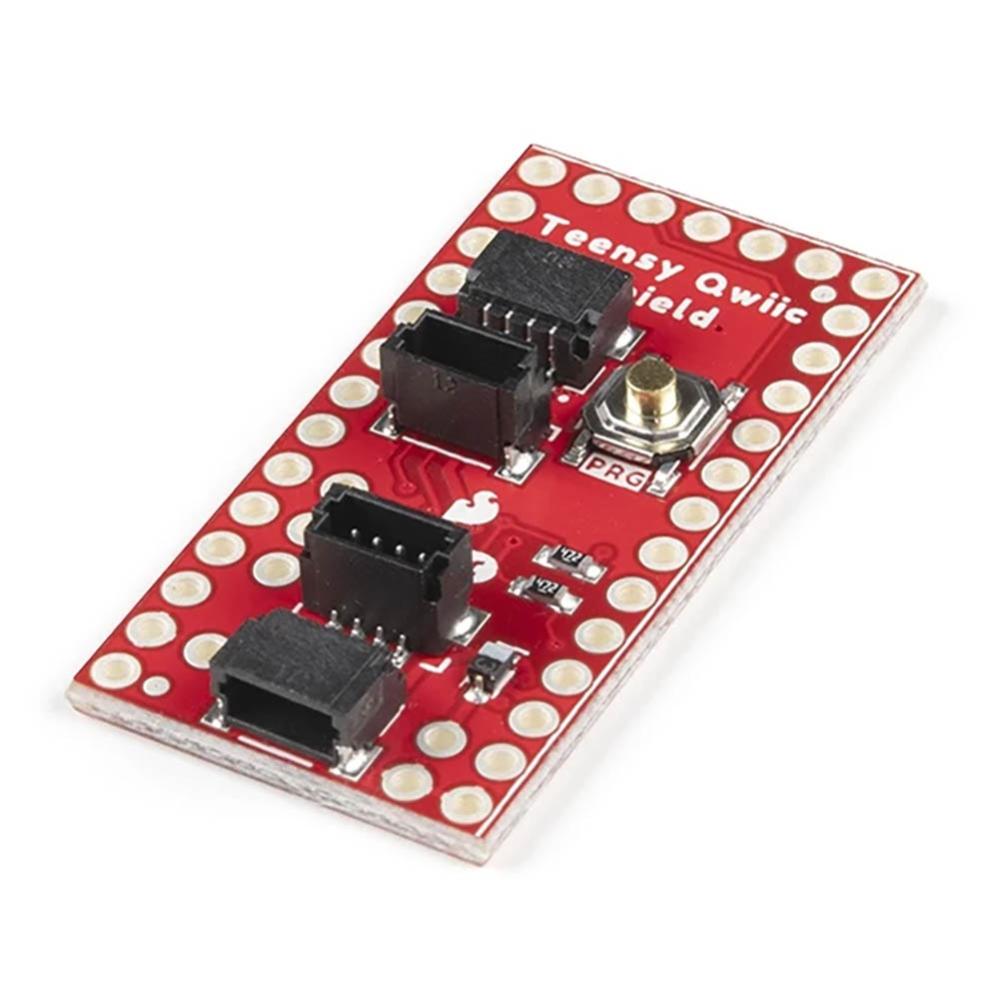

Kortet ansluter Teensys I2C-buss (SDA och SCL) samt 3.3 V och GND till de fyra Qwiic-kontakterna. Två kontakter är horisontellt monterade och två är vertikalt monterade, vilket ger flexibilitet vid kabeldragning och montering i apparatlådor. Tack vare Qwiic-systemets möjlighet till seriekoppling kan flera I2C-enheter anslutas till samma buss, förutsatt att de använder olika I2C-adresser.
Expansionskortet har samma format som Teensy 4.0 och är försett med en PROG-knapp som är parallellkopplad med Teensys egen programmeringsknapp. Därmed är det enkelt att aktivera programmeringsläget även när expansionskortet är monterat ovanpå Teensy.

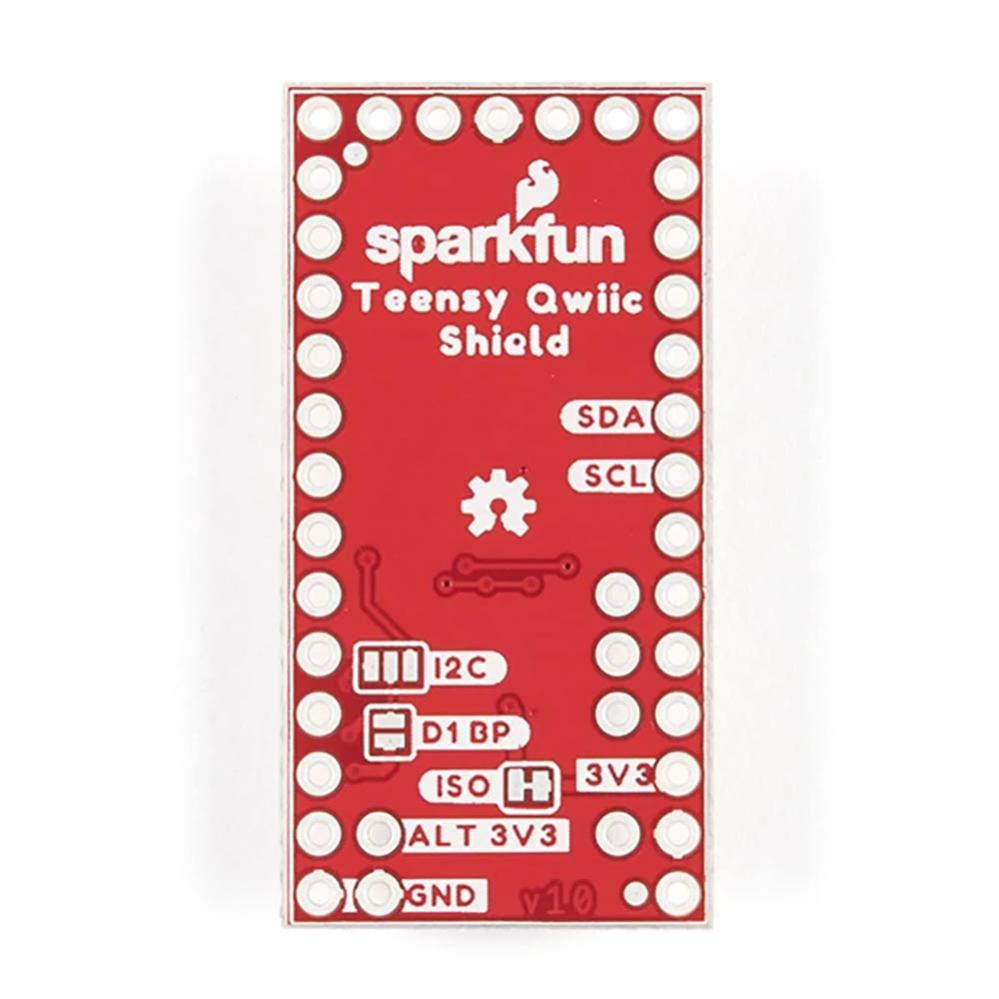

Kortet har dessutom anslutningspunkter för 3.3 V och GND samt en lödbrygga för val av I2C-adress.
Specifikationer:
- Tillverkare: SparkFun
- Artikelnummer: DEV-17119
- Typ: Qwiic-expansionskort för Teensy
- Kompatibilitet: Teensy 4.0
- Gränssnitt: I2C
- Antal Qwiic-kontakter: 4 st
- Konfiguration: Lödbrygga för I2C

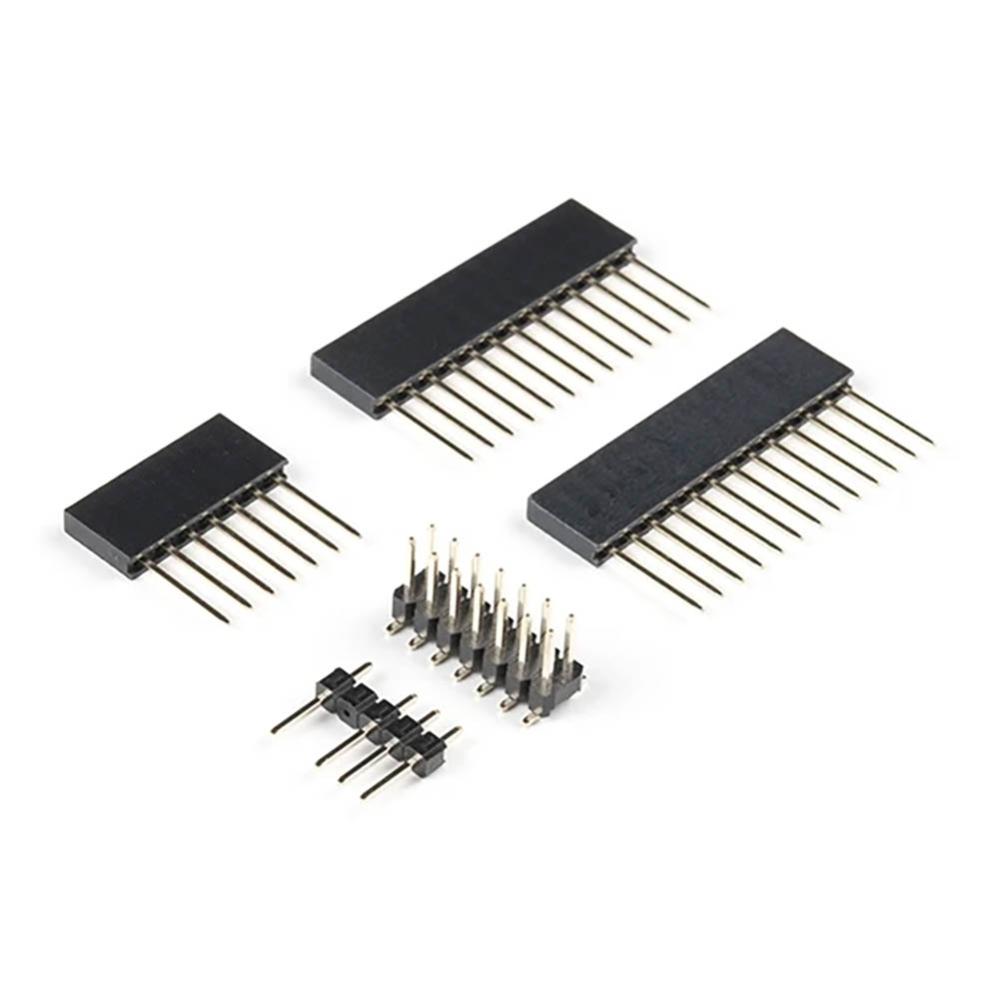

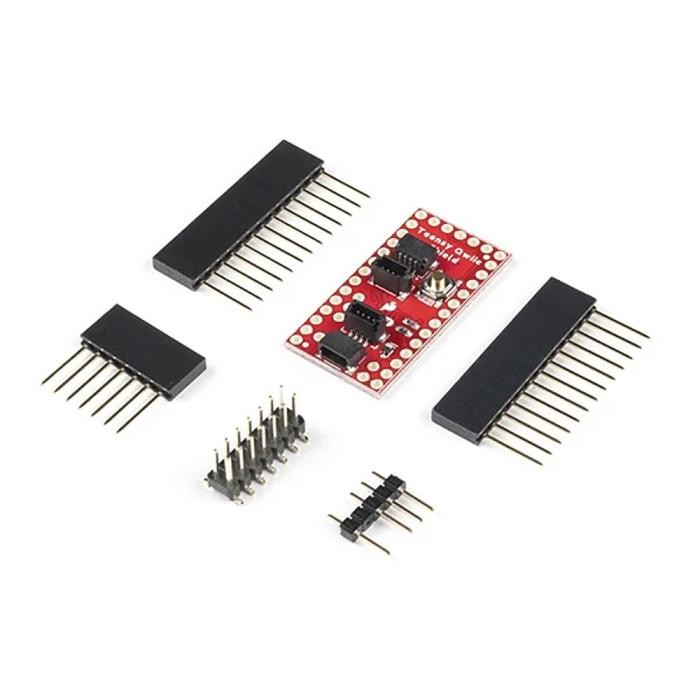

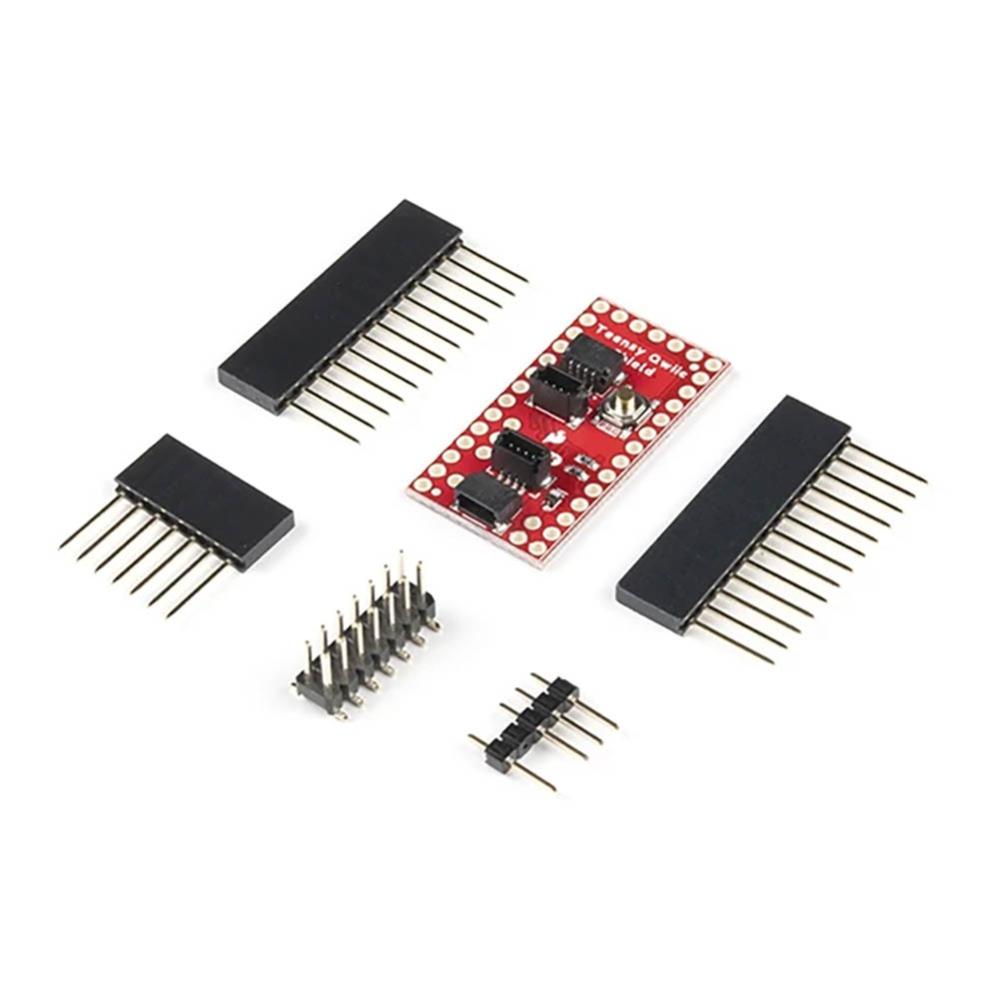

- Levereras med: Qwiic Shield och Teensy Header Kit (stiftlister, ej förmonterade)
