Produktbeskrivning
SparkFun Qwiic Shield för Arduino är ett expansionskort som gör det möjligt att ansluta Qwiic-moduler och sensorer till Arduino UNO R3/R4. Kortet monteras ovanpå Arduino UNO och ansluter dess I2C-buss till fyra Qwiic-kontakter. Inbyggd nivåomvandling anpassar Arduinons 5 V-signaler till de 3.3 V som används av Qwiic-systemet.

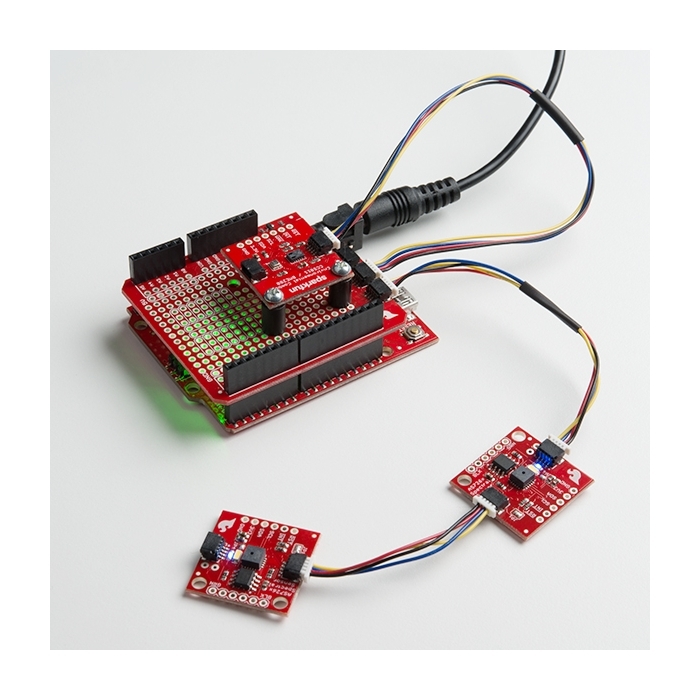

De fyra Qwiic-kontakterna är anslutna till samma I2C-buss och gör det möjligt att ansluta flera sensorer och moduler utan lödning. Qwiic använder 4-poliga JST-kontakter med 1 mm delning och polariserad utformning för att förhindra felaktig anslutning. Flera Qwiic-enheter kan seriekopplas, förutsatt att de använder olika I2C-adresser.

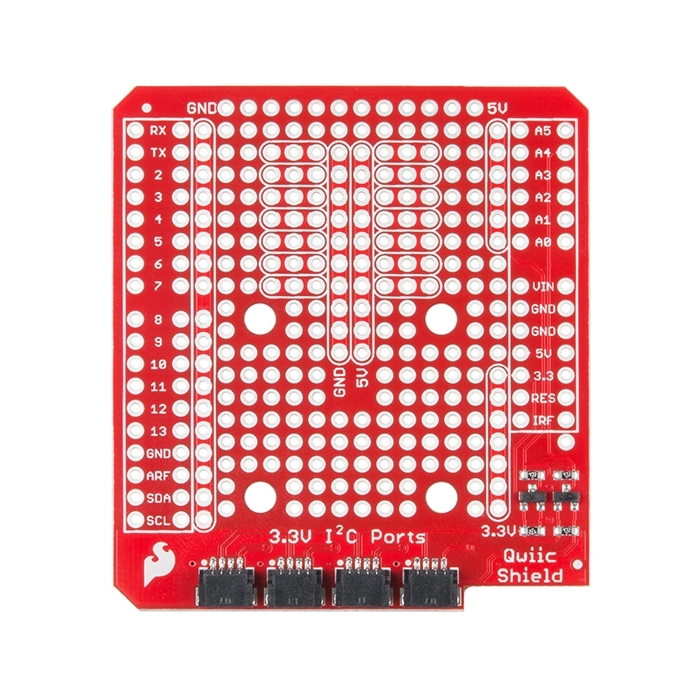

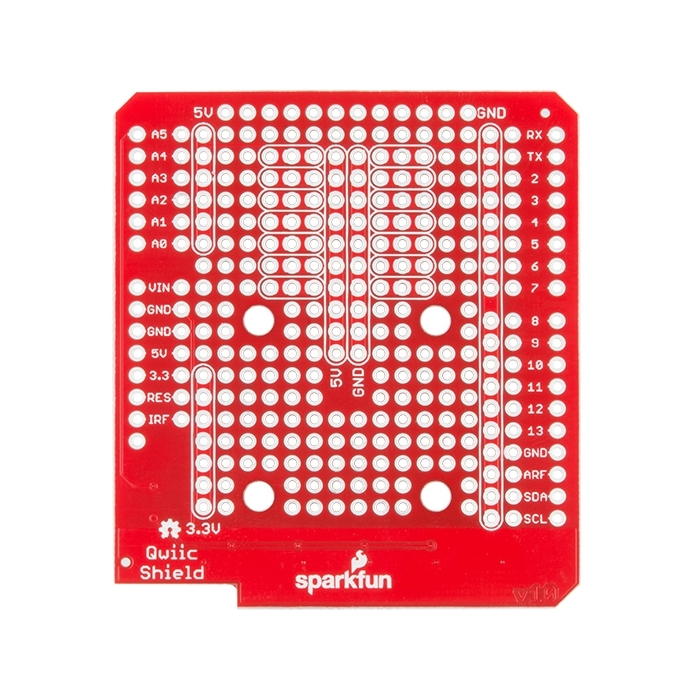

Expansionskortet har även en stor prototypyta med lödpunkter för egna kretsar, grupper med tre anslutningar samt anslutningar för GND, 5 V och 3.3 V.

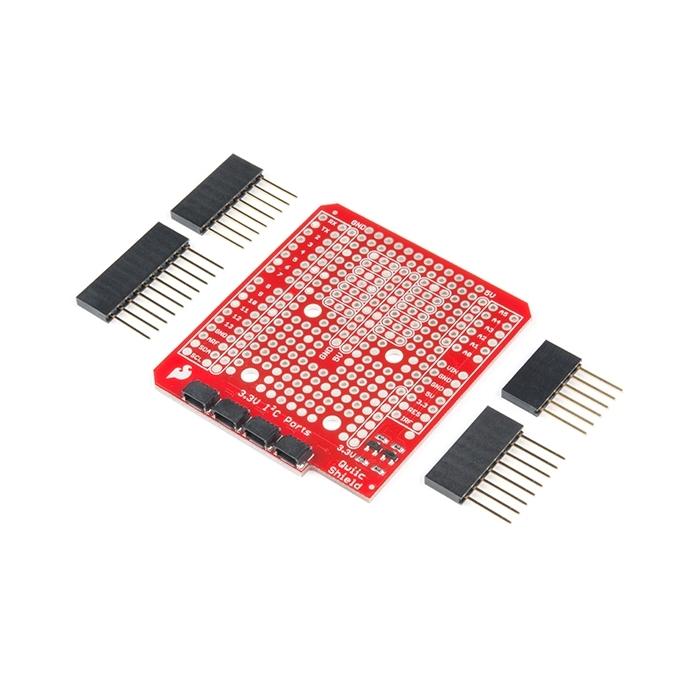

Stiftlister för Arduino R3 / R4 medföljer men är inte förmonterade och behöver lödas fast före användning.
Specifikationer:
- Tillverkare: SparkFun
- Modell: Qwiic Shield for Arduino
- Artikelnummer: DEV-14352
- Kompatibilitet: Arduino UNO R3 / R4
- Qwiic-kontakter: 4 st
- Kommunikationsgränssnitt: I2C
- Nivåomvandling: 5 V till 3.3 V
- Prototypyta: Lödpunkter och 3-poliga anslutningsgrupper
- Matningsanslutningar: GND, 5 V, 3.3 V
- Levereras med: Arduino R3/R4 hylslister (ej förmonterade)
