Produktbeskrivning

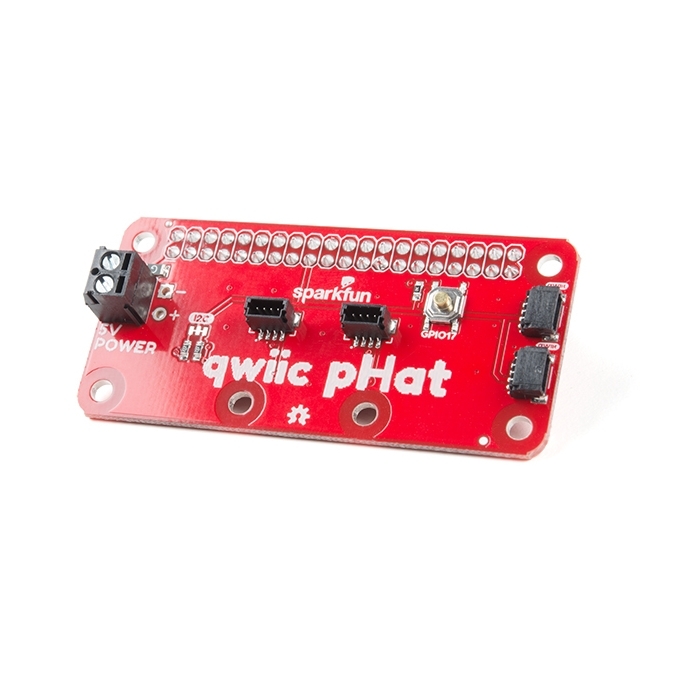

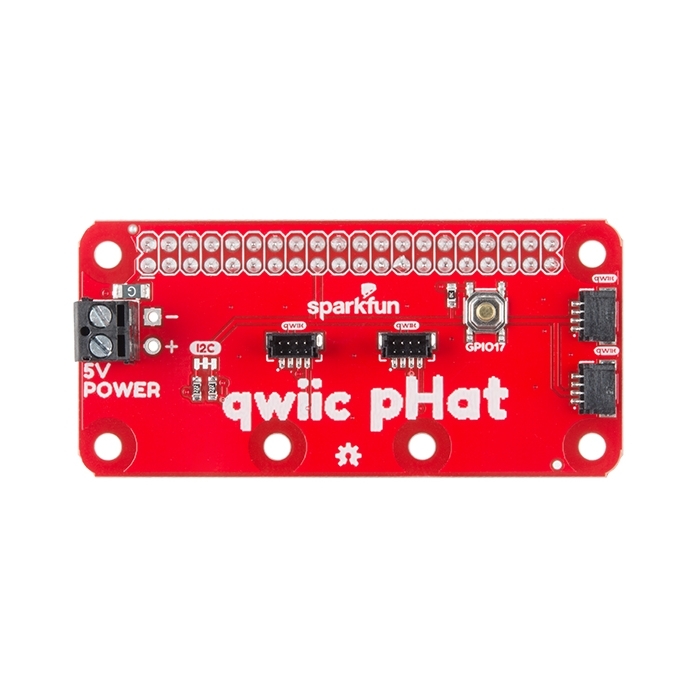

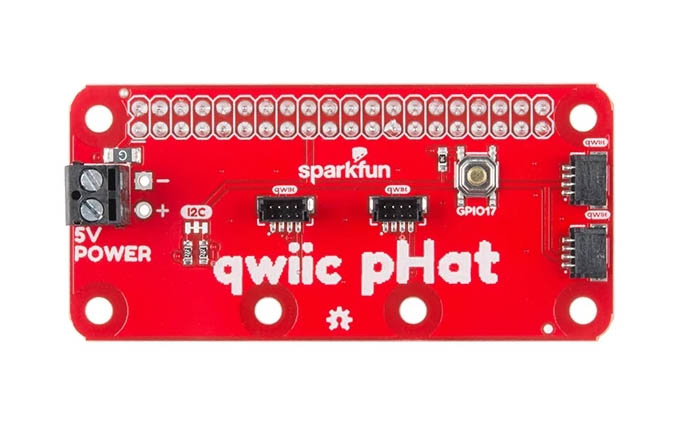

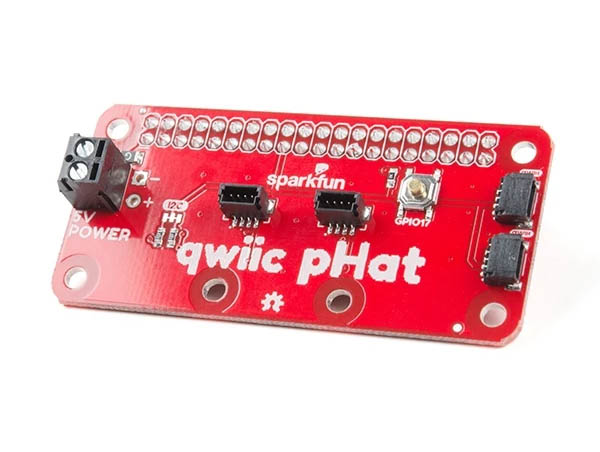

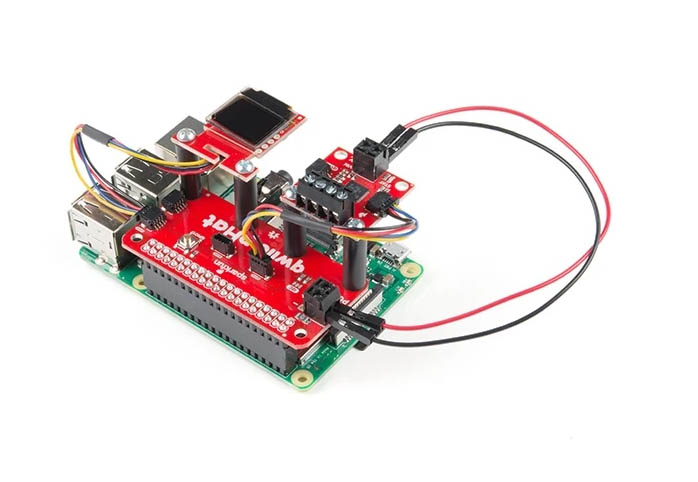

Qwiic pHAT v2.0 för Raspberry Pi är ett expansionskort som gör det enkelt att ansluta Qwiic-kompatibla sensorer och moduler till en Raspberry Pi via I2C utan lödning. Kortet leder Raspberry Pi:s I2C-signaler (3,3 V, GND, SDA och SCL) till fyra Qwiic-kontakter som alla ligger på samma I2C-buss.

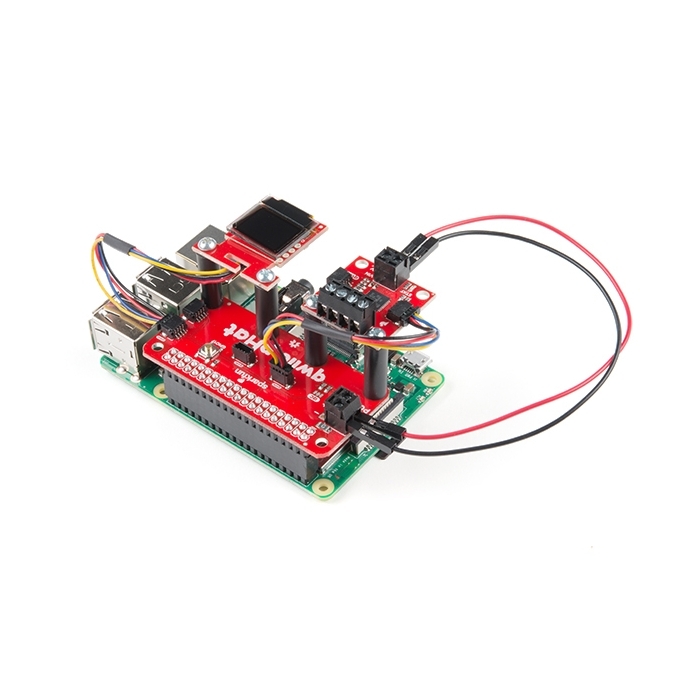

Qwiic gör det enkelt att koppla in sensorer — antingen en per port eller flera i kedja efter varandra. För att flera enheter ska fungera samtidigt behöver de ha olika I2C-adresser, vilket vanligtvis kan ställas in på respektive sensormodul. Kortet har även en skruvterminal för 5 V-matning till kringutrustning som kräver högre spänning samt en generell knapp kopplad till GPIO, som till exempel kan användas för säker avstängning via skript.

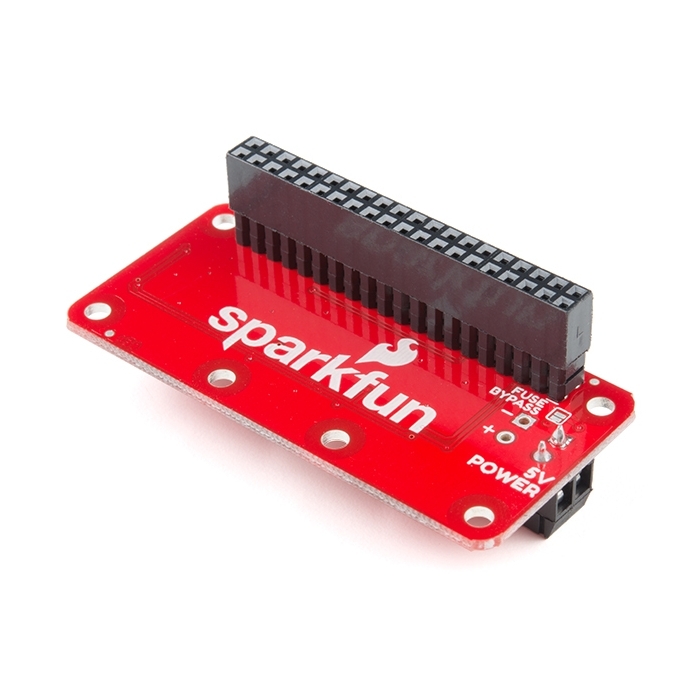

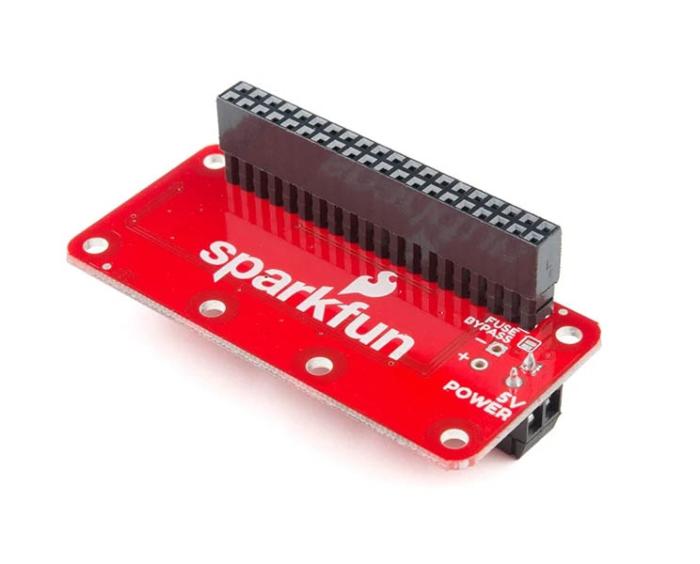

Kortet ansluts till Raspberry Pi via standard 40-pin GPIO-header
Specifikationer:
- Typ: Qwiic pHAT expansionskort för Raspberry Pi
- Gränssnitt: I2C via 40-pin GPIO-header
- Qwiic-portar: 4 st
- Strömanslutning: 5 V skruvterminal för extern matning
- Knapp: Allmän användarknapp (GPIO)
- Funktion: Bryter ut I2C till Qwiic-kontakter för kedjekoppling av sensorer
- Kompatibilitet: Raspberry Pi med standard 2×20 GPIO-header
- Användning: Snabb anslutning av Qwiic-sensorer och moduler utan behov av lödning
