Produktbeskrivning

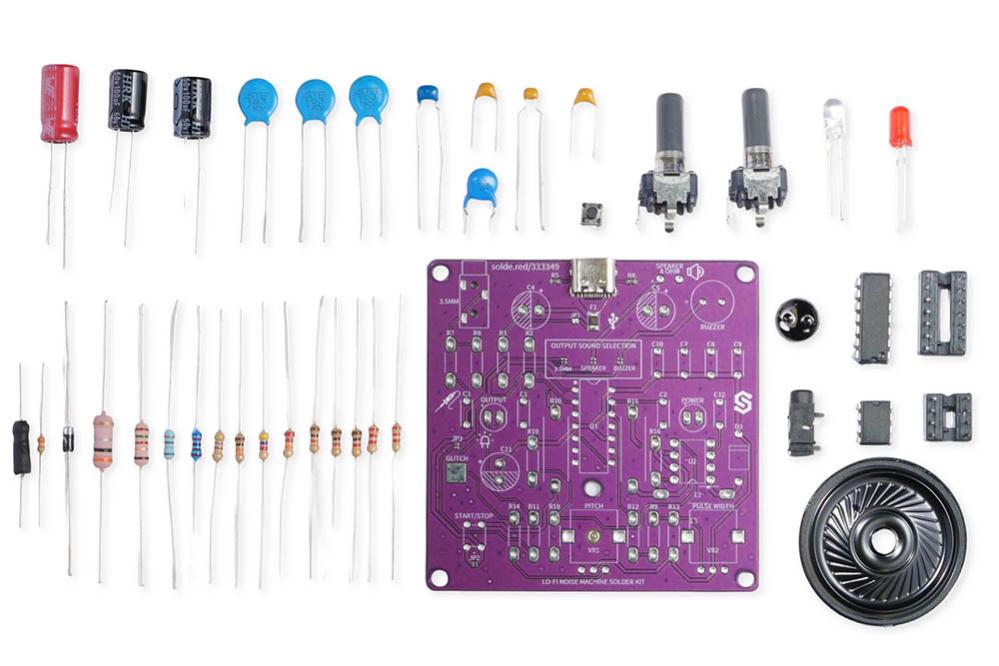

Lo-Fi Noise Machine bygger på den klassiska synthesizerkretsen "Atari Punk Console", men har moderniserats med flera förbättringar. Byggsatsen, med svårighetsgrad enkel till medel, lär ut grunderna i analog ljudgenerering med hjälp av den klassiska 556-timerkretsen och en spänningshöjande krets. Den passar musiker, ljuddesigners och elektronikentusiaster som vill bygga en analog synthesizer som genererar lo-fi-fyrkantsvågor helt utan digital signalbehandling.

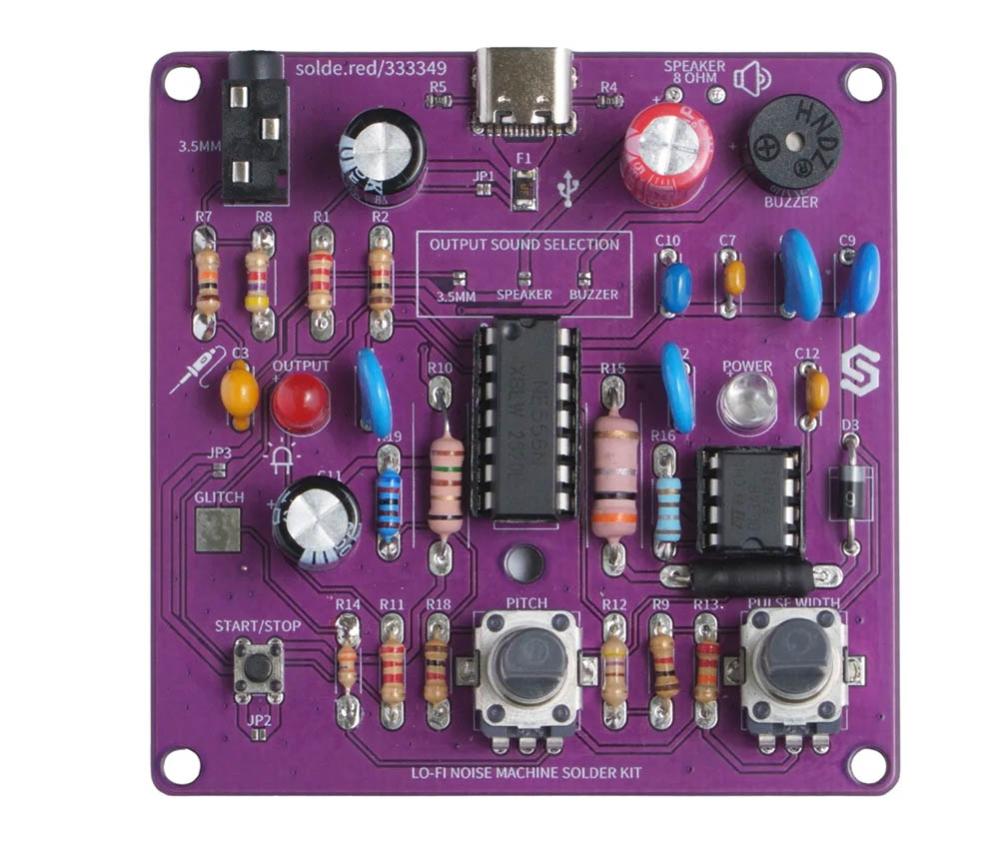

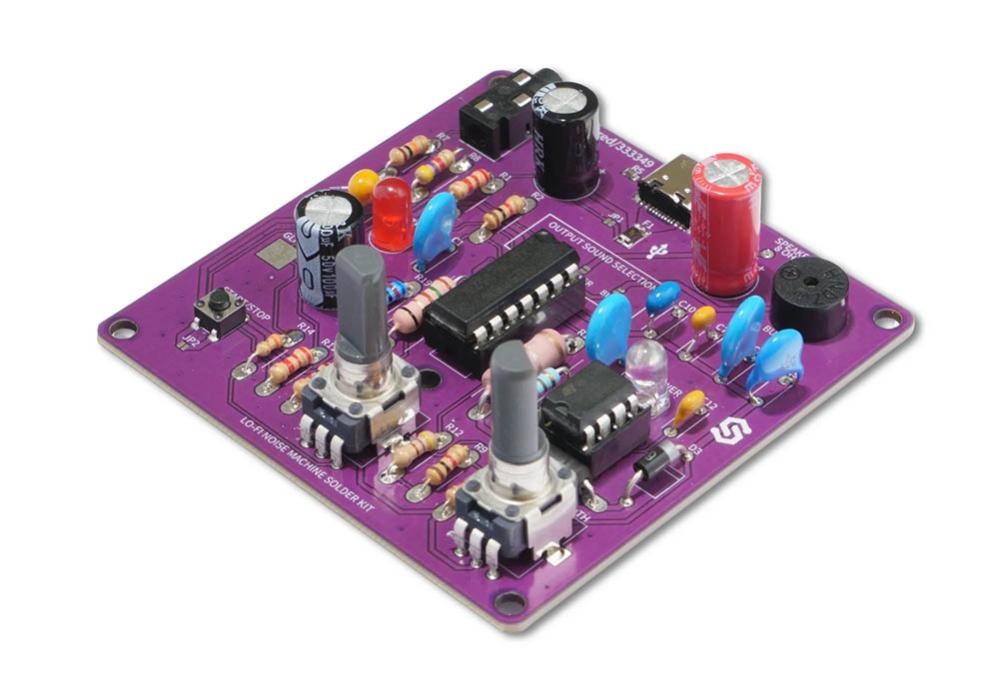

Synthesizern bygger på en 556-timerkrets med integrerad spänningshöjande krets och genererar analoga fyrkantsvågor där tonhöjd och pulsbredd kan justeras i realtid med två potentiometrar. Tre ljudutgångar kan väljas med byglar: en inbyggd summer för direkt ljudåtergivning, anslutning för den medföljande 8 ohm-högtalaren eller ett 3.5 mm hörlursuttag (kan även anslutas till förstärkare eller mixerbord). Kretsen har även en tryckknapp för rytmisk av- och påslagning av ljudet, alternativt kan en bygel användas för kontinuerlig drift. En kapacitiv "Glitch"-beröringsyta förändrar ljudet när den vidrörs och en LED blinkar i takt med den genererade ljudsignalen.
Kitet kombinerar musikskapande med förståelse för avancerad analog elektronik och lär ut principerna bakom analog ljudgenerering samtidigt som resultatet blir ett fullt fungerande instrument. Den öppna hårdvarudesignen kompletteras med detaljerad dokumentation som förklarar hur den spänningshöjande kretsen, timeroscillatorn och signalmodifieringen samverkar för att skapa ljud. Den omfattande monteringsguiden beskriver både monteringsteknik och teorin bakom analog syntes, vilket gör avancerade koncept lättare att förstå för användare med begränsad tidigare erfarenhet.
Funktioner:
- Bygger på den klassiska Punk Console-synthesizern med moderniserad konstruktion
- Analog ljudgenerering med 556-timerkrets
- Justerbar tonhöjd och pulsbredd med två potentiometrar
- Tre valbara ljudutgångar: inbyggd summer, anslutning för medföljande 8 ohm-högtalare eller 3.5 mm hörlursuttag
- Tryckknapp för rytmisk uppspelning eller bygel för kontinuerlig ton
- Kapacitiv "Glitch"-beröringsyta som förändrar ljudet vid beröring
- LED-indikering som blinkar i takt med ljudsignalen
- Öppen hårdvara med fritt tillgänglig dokumentation
- Kapsling / låda: 3D-utskrivbara kapslingsfiler finns tillgängliga
- Detaljerad monteringsguide med teori om analog ljudsyntes
Specifikationer:
- Analog ljudgenerator: 556-timerkrets
- Ljudtyp: Fyrkantsvåg
- Reglage: Tonhöjd och pulsbredd
- Manövrering: Tryckknapp, bygel för kontinuerlig drift
- Specialfunktion: Kapacitiv Glitch-beröringsyta
- Statusindikering: LED
- Drivspänning: 5 V via USB-C (USB-C-kontakten är förmonterad på kortet)

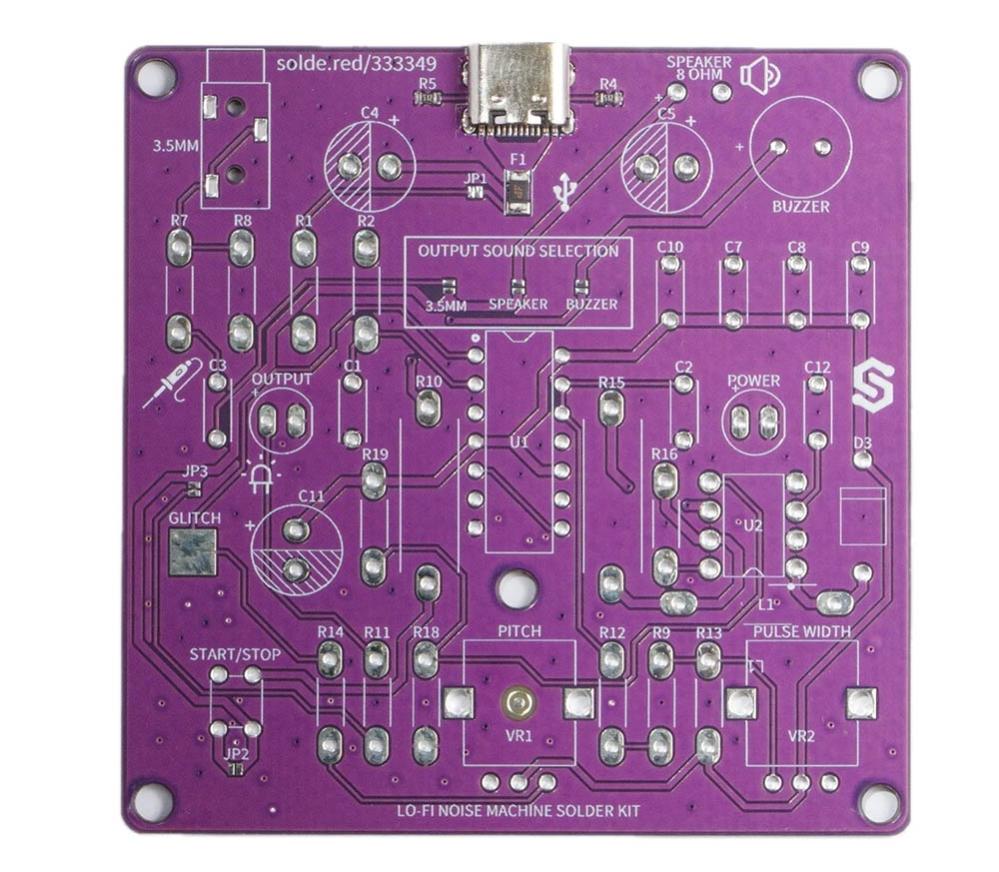

- Kortstorlek: 70 × 70 mm
Om Punk Console synthesizer:
Punk Console är en enkel analog synthesizer som skapades av den brittiske elektronikdesignern och musikern Nicolas Collins under 1980-talet. Kretsen blev populär eftersom den kan byggas med ett fåtal standardkomponenter, samtidigt som den kan skapa ett brett spektrum av råa och experimentella lo-fi-ljud. Genom att justera tonhöjd och pulsbredd kan användaren skapa allt från monotona toner till brusiga och rytmiska ljudlandskap. Den minimalistiska konstruktionen har gjort Punk Console till en klassiker inom DIY-elektronik, circuit bending och experimentell elektronisk musik.
