Produktbeskrivning

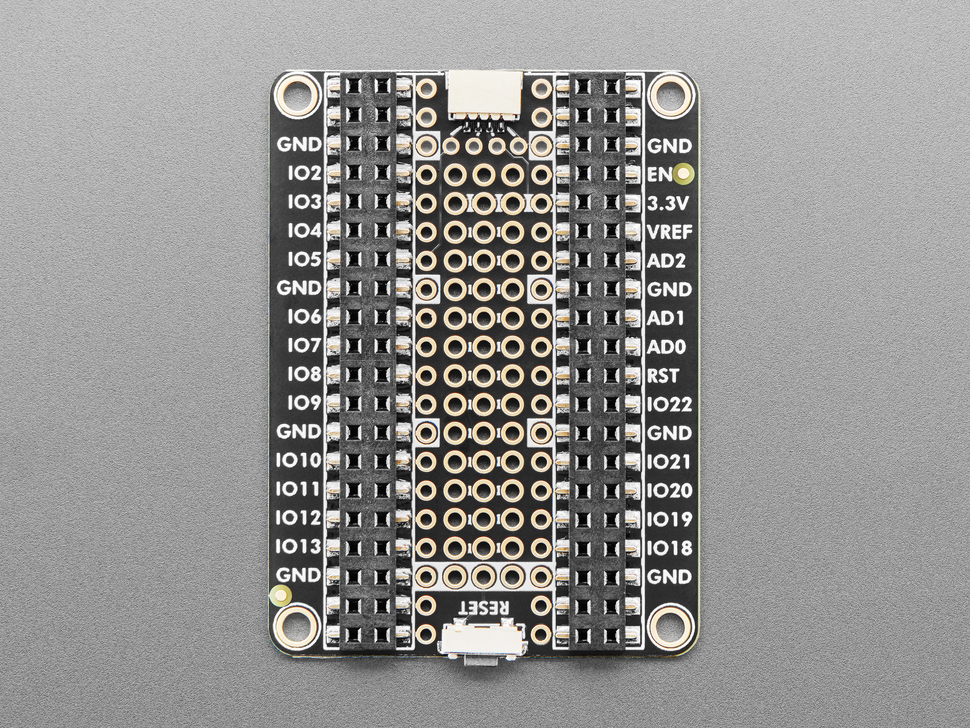

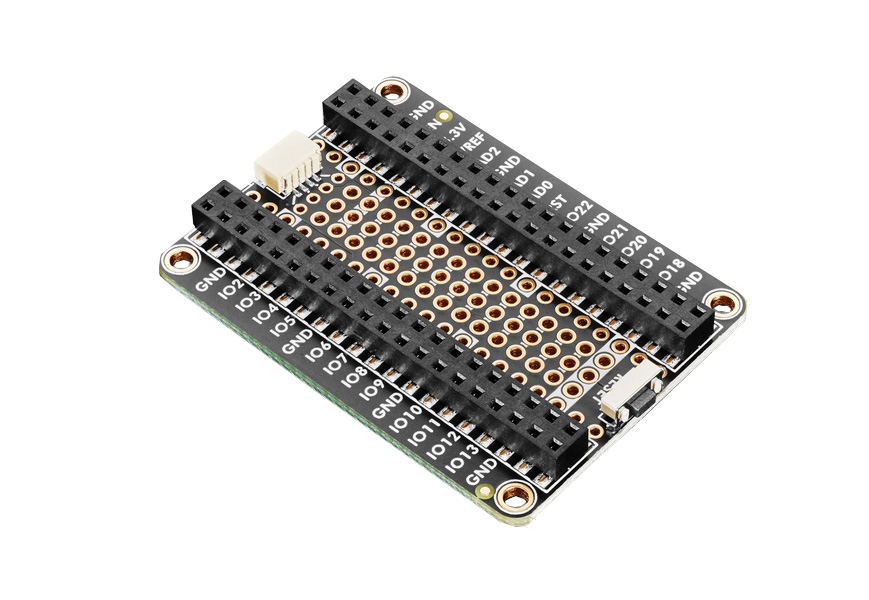

Expansions- och prototypkort för Raspberry Pi Pico. Förenklar utveckling, testning och anslutning av sensorer. Kortet fungerar som en liten lödfri prototypyta som monteras under Pico-kortet och ger direkt tillgång till samtliga stift tillsammans med extra anslutningsmöjligheter. De dubbla 2×20 hylslisterna gör det möjligt att ansluta Pico samtidigt som varje pinne dupliceras till en extra rad.

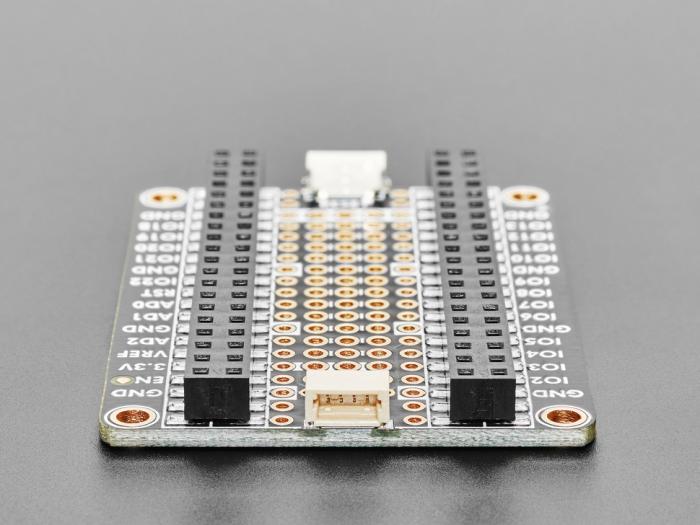

Detta möjliggör snabb inkoppling av kopplingskablar och komponenter. Kortet har tydlig märkning av samtliga Pico-anslutningar. Kortet har en reset-knapp placerad i vinkel för enkel åtkomst under drift samt två Qwiic-kontakter för snabb anslutning av I2C-enheter utan lödning.

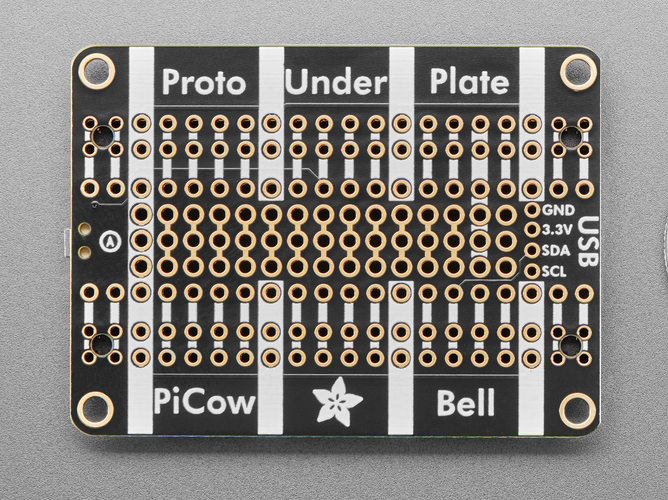

Prototypytan består av sammankopplade hål som fungerar som ett mini kopplingsdäck. Dessutom finns separata kraft- och jordplan samt extra genomföringshål för flexibel design. Guldpläterade pads ger god lödbarhet och lång livslängd.

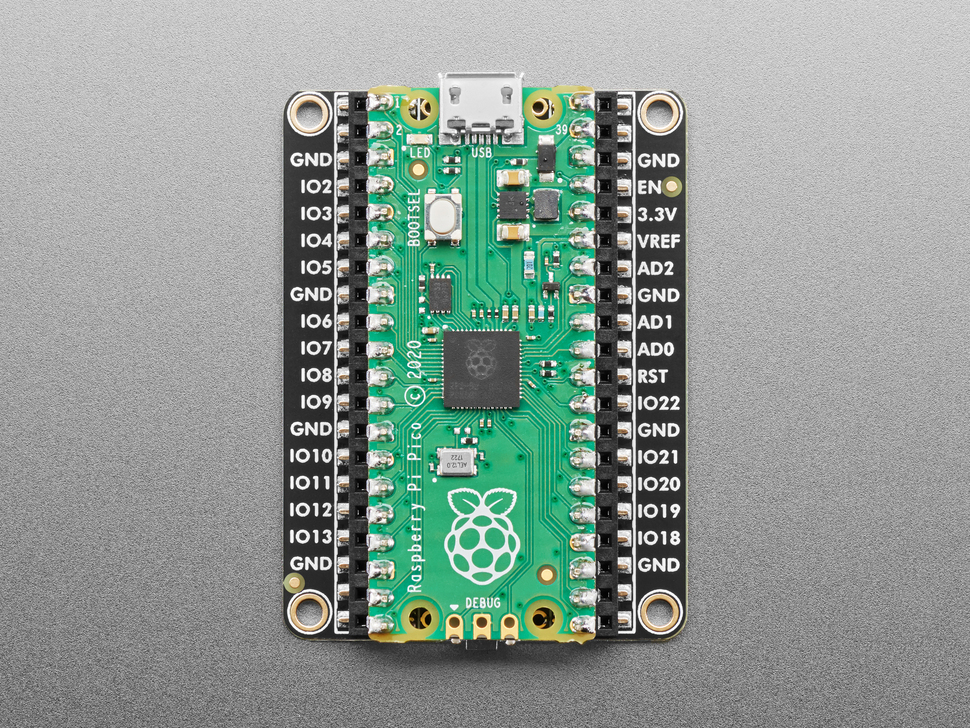

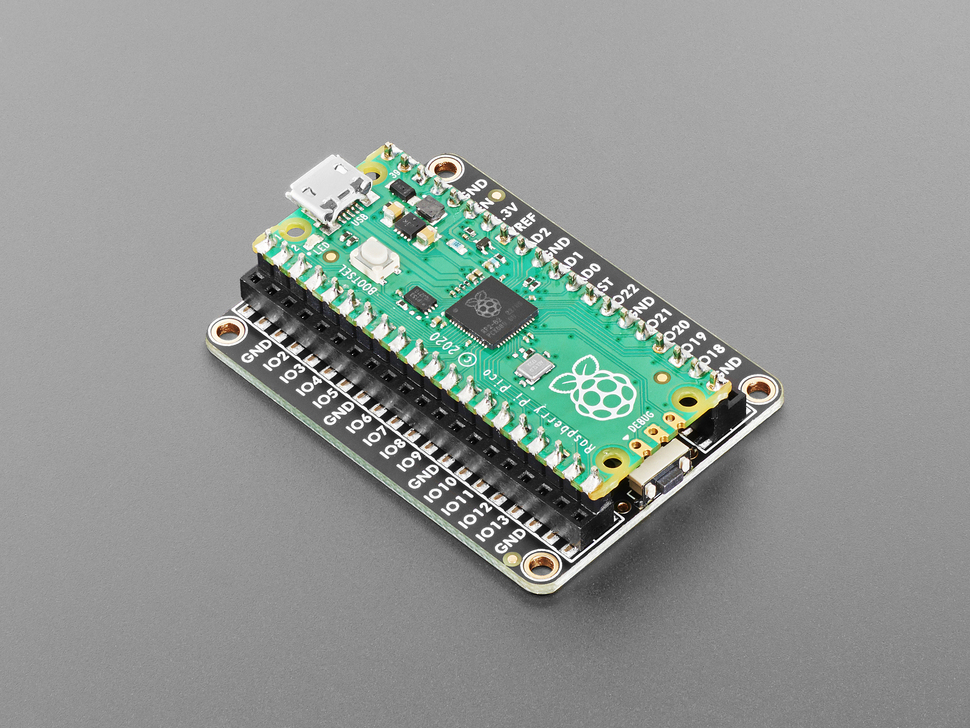

Kortet är kompatibelt med Raspberry Pi Pico-serien (WH, med headers) och kan användas tillsammans med Pico H eller Pico WH, vilket gör det lämpligt både för snabb prototypframtagning och mer permanenta konstruktioner.
Specifikationer:
- Kompatibilitet: Raspberry Pi Pico och Pico 2 med headers (WH)
- Anslutningar: 2×20 hylslister (dubbelrad)
- Gränssnitt: I2C via 2 × Qwiic-kontakter (kopplade: SDA till IO4, SCL till IO5)
- Funktioner: reset-knapp
- Drivs med: 3.3 V via Pico
- Dimensioner: 52 x 38 x 5.6 mm
