Produktbeskrivning

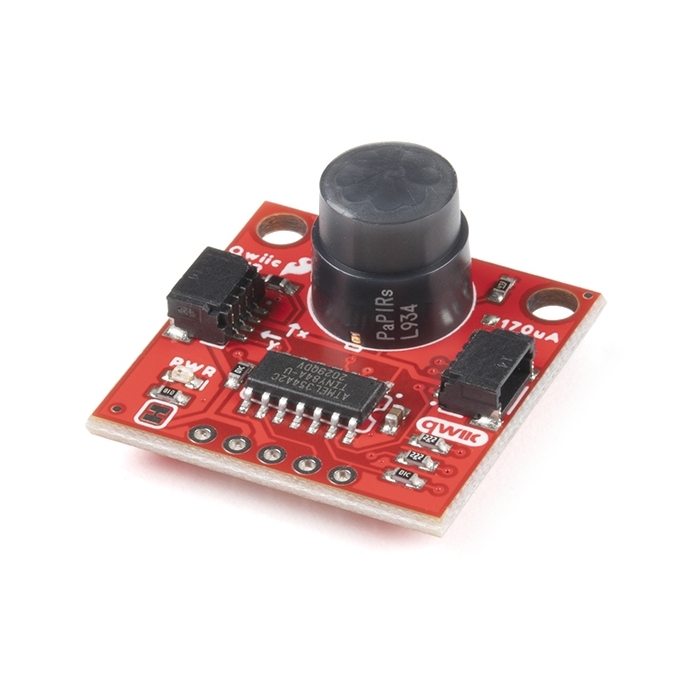

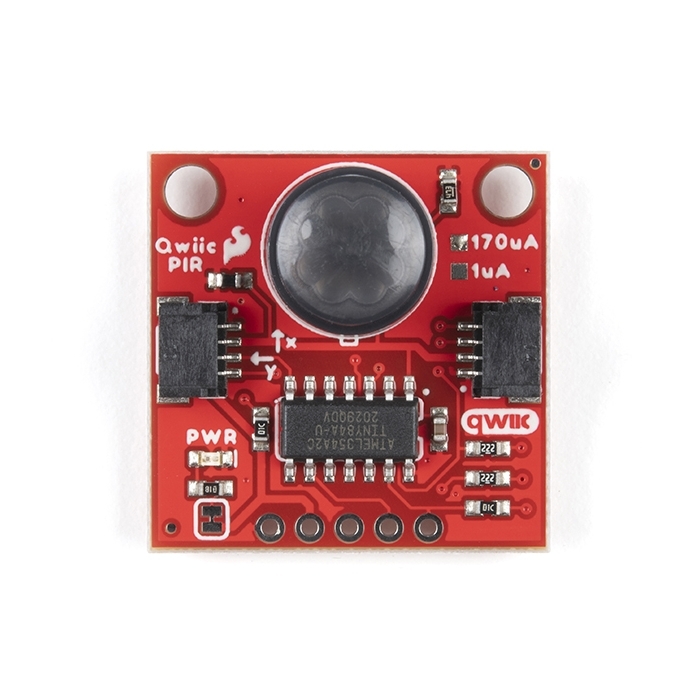

PIR-sensor med Qwiic (I2C), lämplig för detektering av rörelse i ett begränsat område. Optimerad för små rörelser. Passiva infraröda sensorer (PIR) är väl lämpade för att detektera rörelse i ett litet område runt sensorn. Modulen bygger på Panasonics sensor EKMC4607112K i EKM-serien. PIR-sensorer returnerar inte specifik avståndsdata utan övervakar infraröd strålning från objekt inom sitt synfält och aktiverar sin signal när rörelse detekteras inom detekteringsområdet. Detta gör dem lämpliga för applikationer där utrustning ska aktiveras automatiskt vid rörelse. Exempel på användningsområden är hemautomation och fastighetsautomation för energibesparing, automatisk styrning av belysning, säkerhetssystem och IoT-lösningar.
Panasonics PIR-rörelsesensorer, med en höjd på 10.9 mm, ger platsbesparingar i konstruktioner med begränsat utrymme. Sensorn består av en lins som skapar flera detekteringszoner, ett optiskt filter som blockerar icke-infrarött ljus, pyroelektriska sensorelement, elektromagnetisk avskärmning för all elektronik samt en impedansomvandlare som genererar en elektrisk signal. Sensorn har digital utgång samt en lins med 32 zoner och ett detekteringsavstånd på upp till 5 m.
Specifikationer:
- Standard I2C-adress: 0x12, alternativ 0x13 valbar via lödbrygga
- Qwiic-kontakt: 2 st

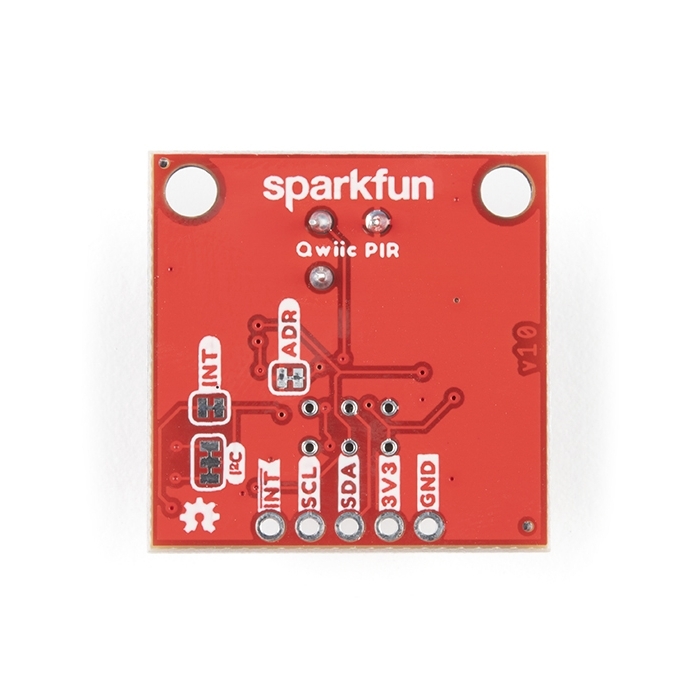

- 2×3-stiftkontakt på kortets baksida för omprogrammering av ATTiny84
- Linsdiameter: 10,4 mm
- Linshöjd: 10,9 mm
- Strömförbrukning i standby: 170 µA
- Detekteringsavstånd: upp till 5 m
- Detekteringsområde: 90° × 90° (±45°)
