Produktbeskrivning

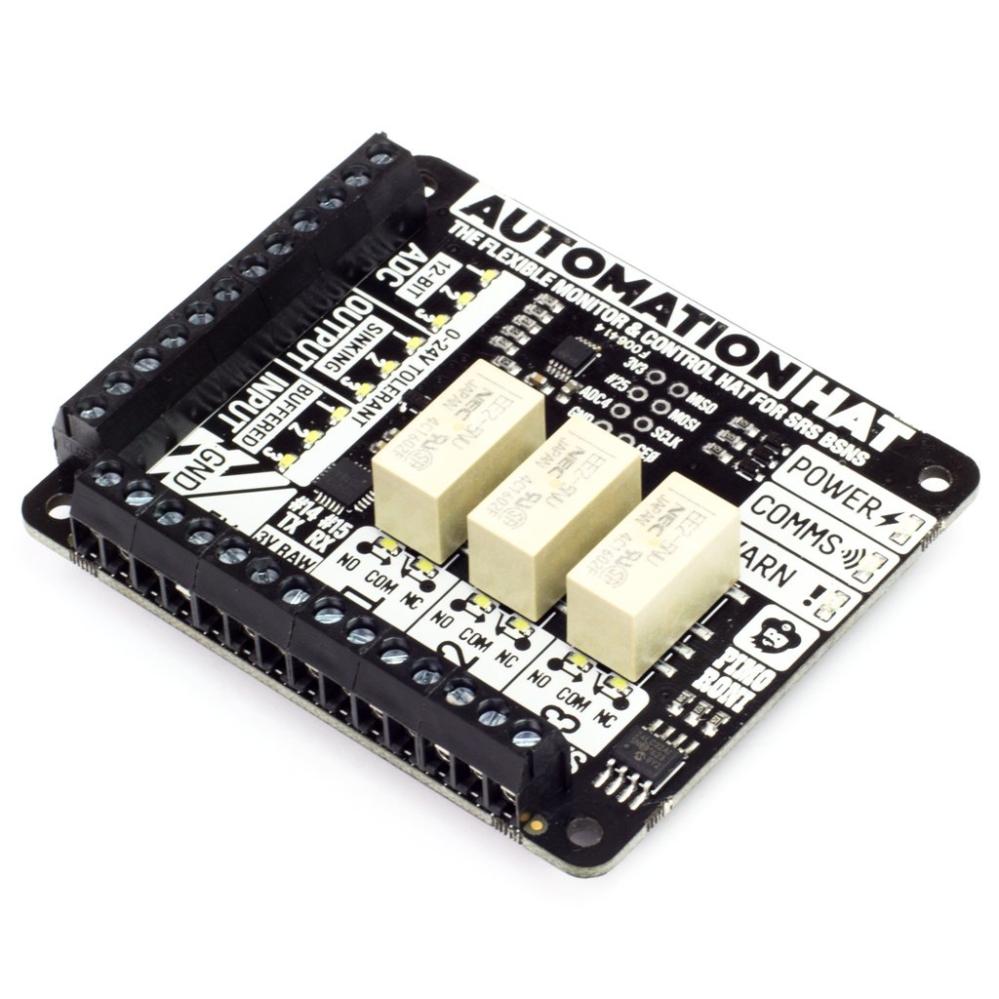

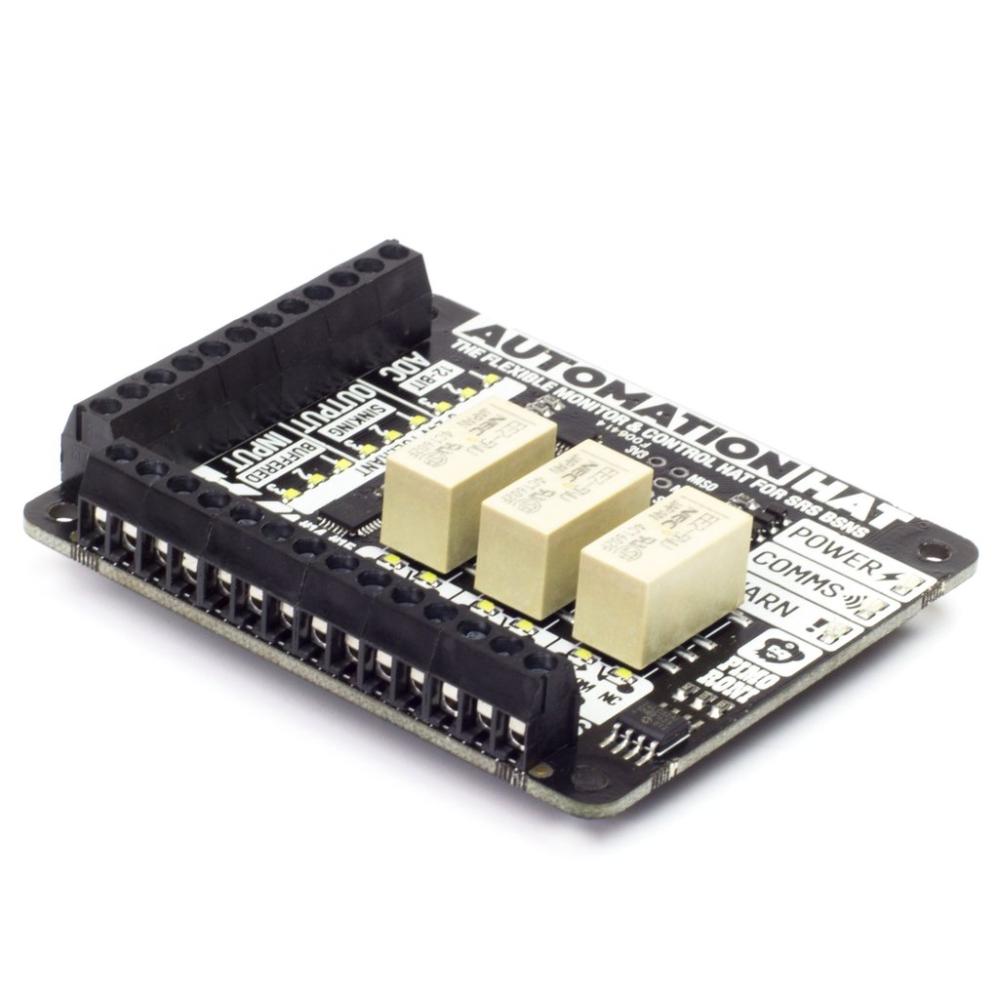

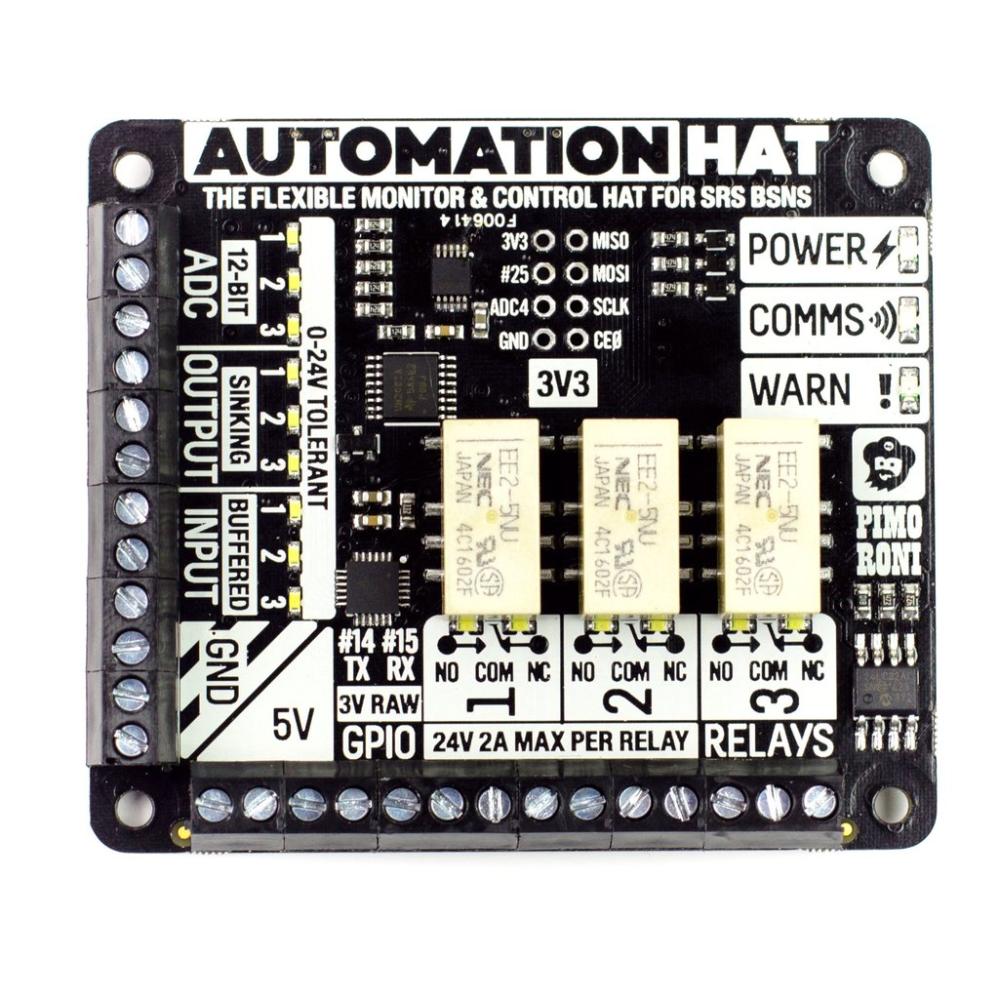

Automation HAT från Pimoroni är ett expansionskort för Raspberry Pi, avsett för styrning, övervakning och automatisering av elektroniska system. Kortet har tre reläer, analoga ingångar, buffrade digitala ingångar och transistorutgångar för anslutning av externa enheter i system med upp till 24 V.
Kortet lämpar sig för exempelvis hemautomation, styrning av bevattningssystem och tidsstyrning av elektriska funktioner. Varje kanal har en egen lysdiod som visar dess status. De analoga ingångarna har dessutom lysdioder vars ljusstyrka varierar med den uppmätta signalnivån.
Automation HAT ansluts till Raspberry Pis 40-poliga GPIO-kontakt och har skruvplintar för anslutning av externa signaler och laster. Ett Python-bibliotek med programexempel finns tillgängligt för att läsa ingångar, styra utgångar och manövrera reläerna.
Specifikationer:
- Tillverkare: Pimoroni
- Modell: Automation HAT
- Artikelnummer: PIM213
- Reläer: 3 st, växlande kontakter (NO/NC)
- Reläernas märkspänning (max): 24 V
- Reläernas märkström (max): 2 A per relä
- Analoga ingångar: 3 st, 0–24 V
- AD-omvandlare: 12 bitar
- Noggrannhet, analoga ingångar: ±2 %
- Extra analog ingång: 1 st, 0 - 3.3 V, 12 bitar
- Digitala ingångar: 3 st, buffrade, 24 V-toleranta
- Digitala utgångar: 3 st, strömsänkande, 24 V-toleranta
- Utgångsström (max): 500 mA totalt för de tre utgångarna
- Statusindikering: 3+15 lysdioder
- Anslutningar: Skruvplintar, 3.5 mm
- Expansionsanslutningar: SPI, TX (GPIO14), RX (GPIO15), GPIO25
- Kompatibilitet: Raspberry Pi med 40-polig GPIO-kontakt
- Programmering: Python
Kortet levereras färdigmonterat. De extra GPIO-anslutningarna kräver lödning om de ska användas.
Observera att Automation HAT inte får användas för att koppla nätspänning. Det är rekommenderat att 2 st 10mm M2.5-distanser används (medföljer ej) för att förhindra att kortets anslutningar kommer i kontakt med Raspberry Pis HDMI-kontakt.
