Pico LiPo strömförsörjning Shim
Art nr: 41020757
Pimoroni - PIM557
Behöver du hjälp? Vi finns här!
Ring 040-298760 (måndag till fredag 10-16), eller mejla på info@electrokit.se
Produktbeskrivning
Produktbeskrivning

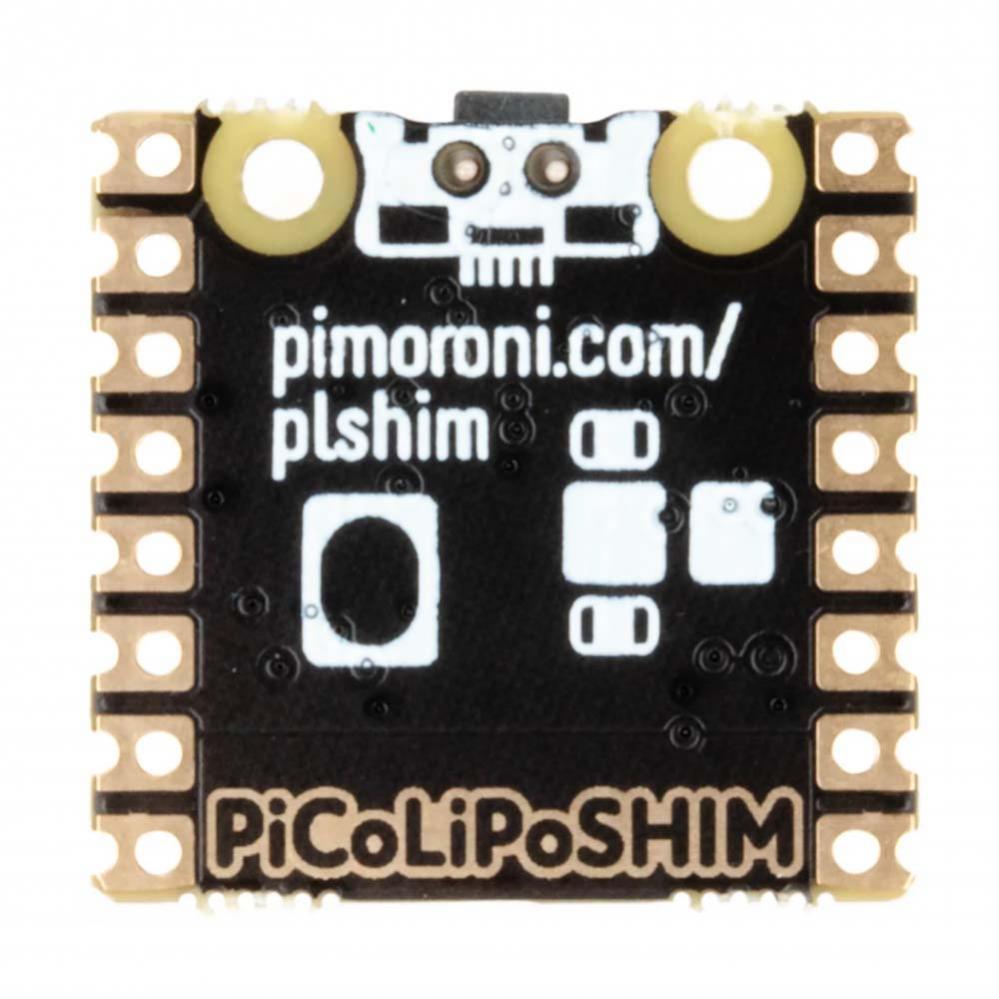

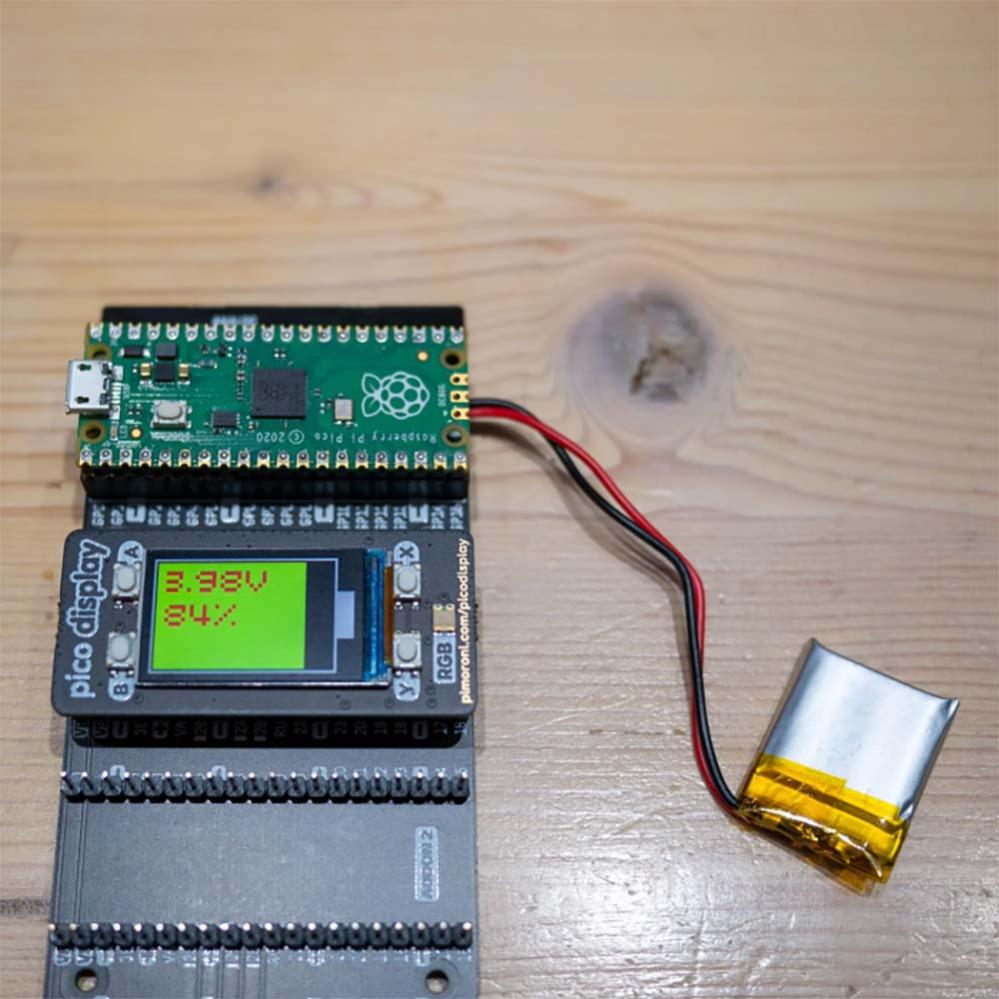

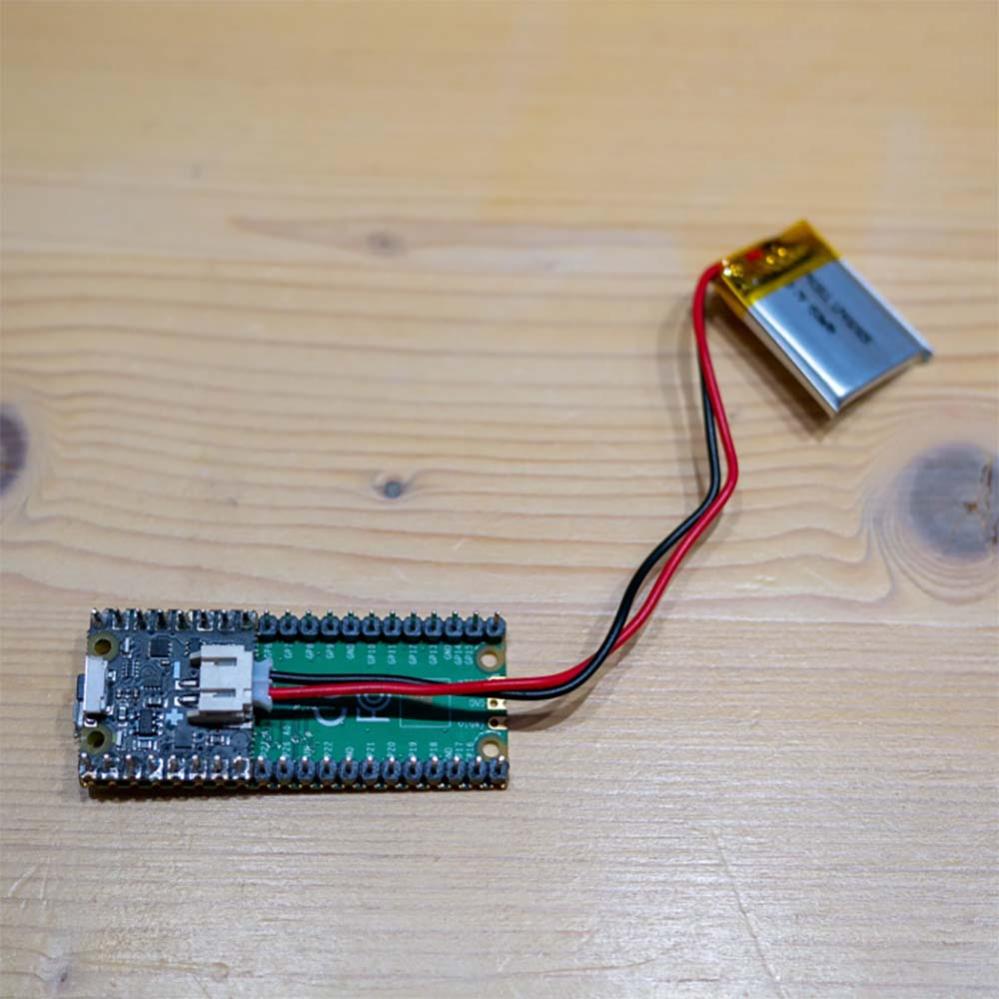

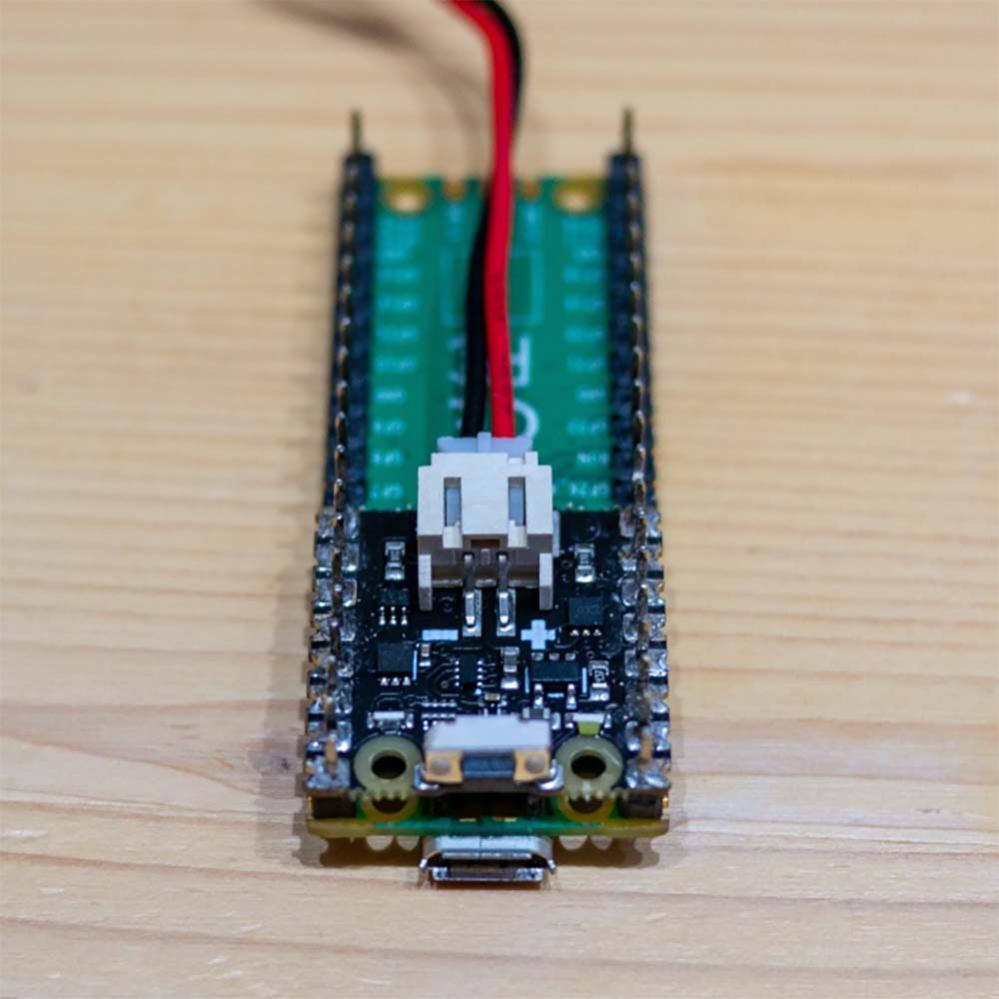

Strömhanteringskort för LiPo/LiIon-batterier till Raspberry Pi Pico. Inbyggd laddkrets och skydd mot urladdning och överström. Gör det enkelt att hantera laddningsbara batterier via Picons USB-kontakt. Använd i portabla projekt eller för wearables, eller som UPS för någon sensor eller annat som måste vara igång jämt.
En omkopplare kan bryta strömmen, användas för att starta om Picon, eller bara se till att batteriet inte används när det inte behövs.
Två lysdioder indikerar laddstatus och när ström tas från batteriet.
215mA laddström, minsta rekommenderade batterikapacitet är alltså 215mAh.

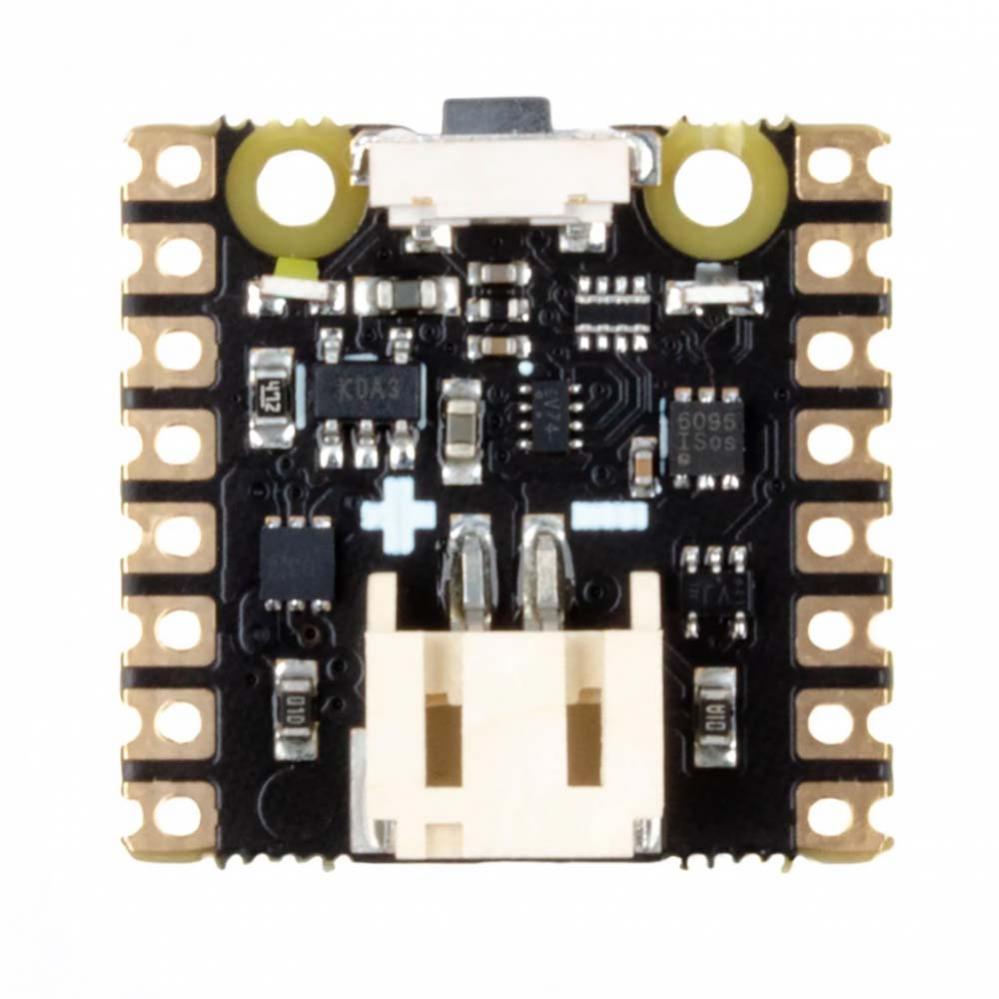

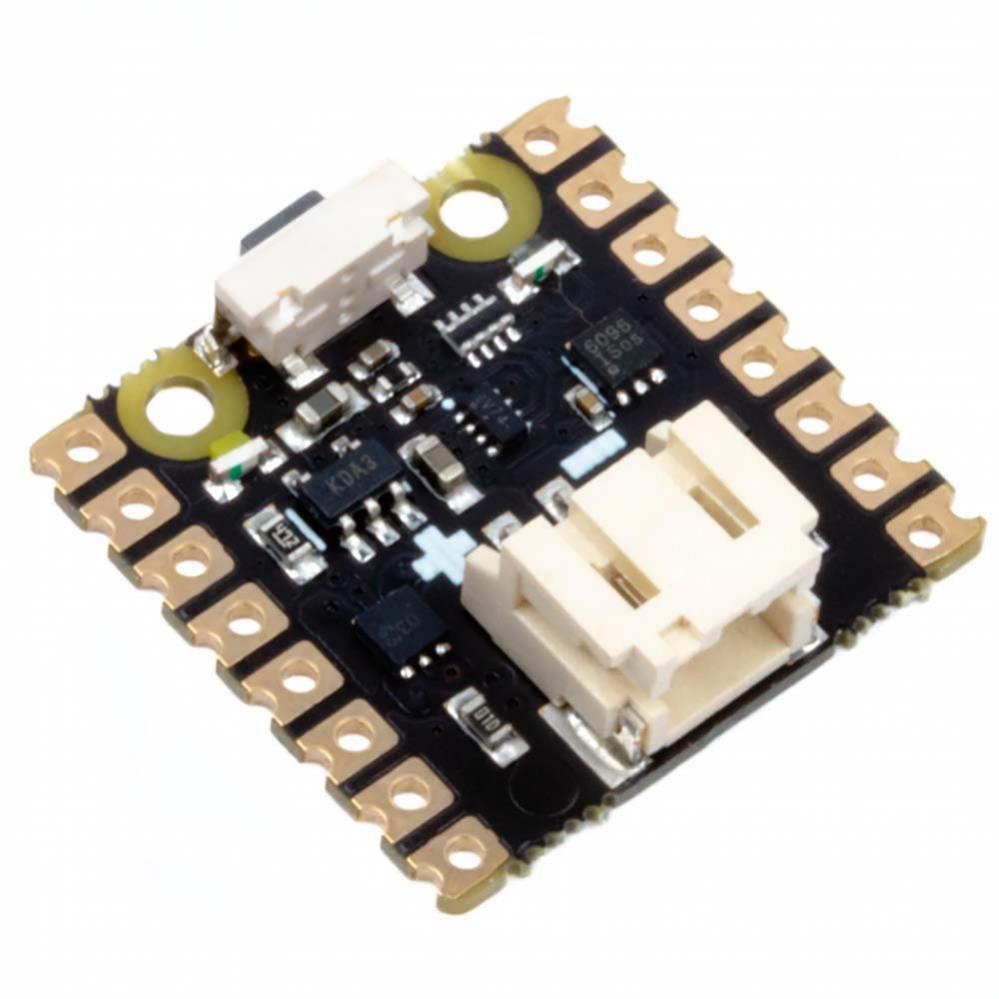

* MCP73831 laddkrets med 215mA laddström * XB6096I2S batteriskyddskrets
* Strömbrytare
* 2-polig JST PH-kontakt med uppmärkt polaritet på mönsterkortet
* Led-indikatorer för laddning och strömuttag

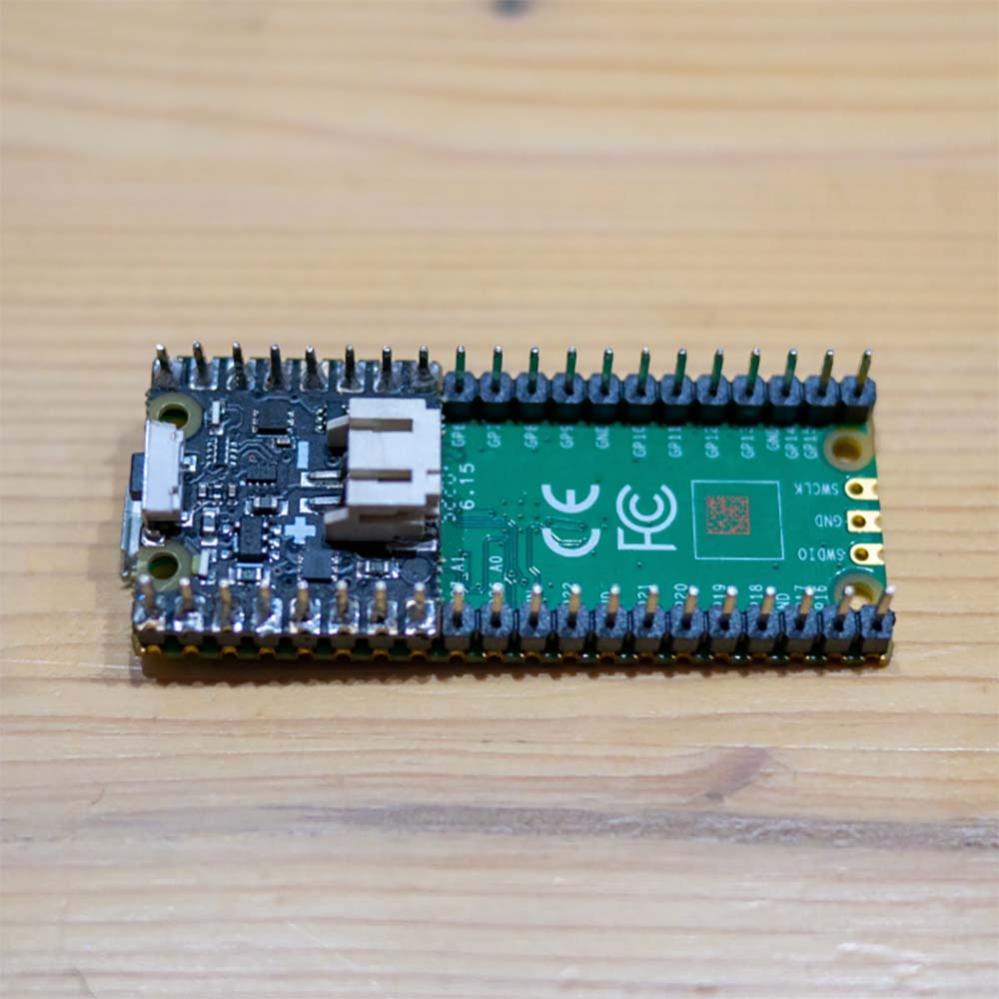

* Kompatibel med Raspberry Pi Pico.
* Lödning krävs (för montering på Picon)
* Mått: ca 21mm x 21mm x 7mm
En omkopplare kan bryta strömmen, användas för att starta om Picon, eller bara se till att batteriet inte används när det inte behövs.
Två lysdioder indikerar laddstatus och när ström tas från batteriet.
215mA laddström, minsta rekommenderade batterikapacitet är alltså 215mAh.
* MCP73831 laddkrets med 215mA laddström * XB6096I2S batteriskyddskrets
* Strömbrytare
* 2-polig JST PH-kontakt med uppmärkt polaritet på mönsterkortet
* Led-indikatorer för laddning och strömuttag
* Kompatibel med Raspberry Pi Pico.
* Lödning krävs (för montering på Picon)
* Mått: ca 21mm x 21mm x 7mm
Dokument
- Kopplingsschema (pdf, 36.19 KB)
- Datablad (XB6096I2S) (pdf, 1.70 MB)
- Datablad (MCP73831) (pdf, 868.35 KB)
Extern länk
Produktinformation
SKU:
41020757MPN:
PIM557
