Produktbeskrivning

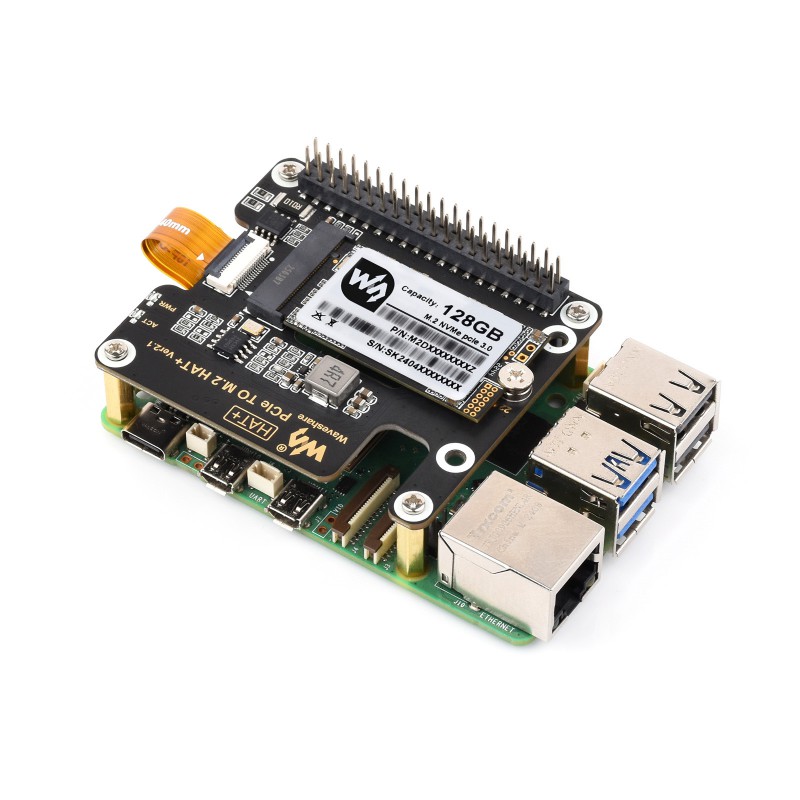

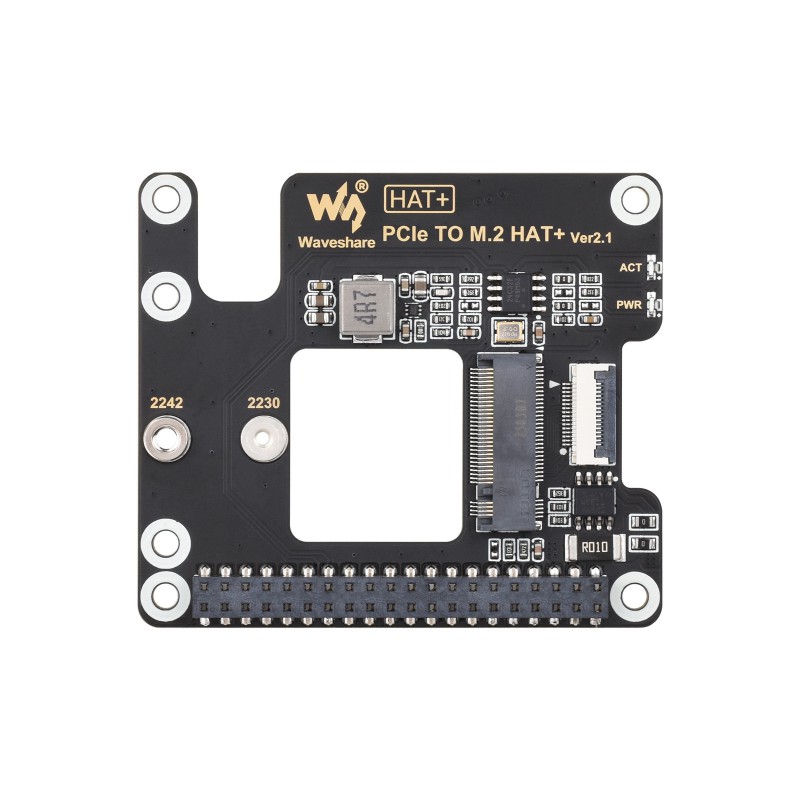

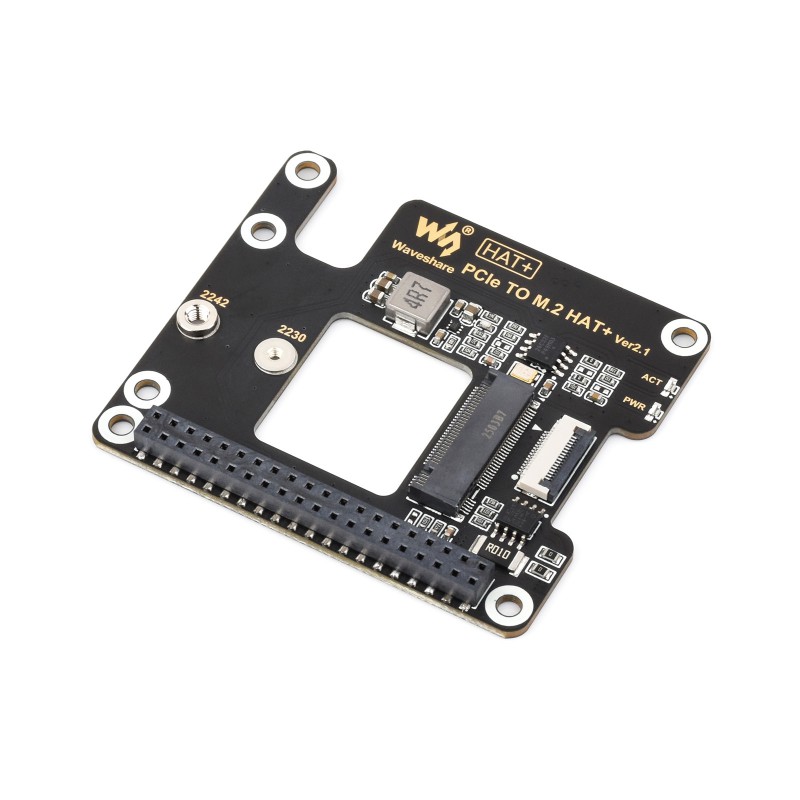

PCIe TO M.2 HAT+ är ett expansionskort för Raspberry Pi 5 som gör det möjligt att ansluta en NVMe-baserad M.2 SSD via den inbyggda PCIe-anslutningen. Ansluts till Raspberry Pi 5 via den 16-poliga PCIe-kabeln och använder PCIe x1-gränssnittet i Gen2 eller Gen3-läge. Lösningen är anpassad för NVMe-baserade M.2-enheter i storlekarna 2230 och 2242. Tack vare direkt PCIe-kommunikation kan lagringshastigheter nå upp till omkring 800–900 MB/s. Kortet följer HAT+-standarden och har ett inbyggt EEPROM för automatisk identifiering av hårdvaran. Två status-LED visar driftstatus: en för ström (PWR) och en för aktivitet (ACT). Kortet har dessutom integrerad övervakning av SSD-strömförsörjningen samt ventilationsöppningar. Levereras med monteringsskruvar, distanser, förhöjningsstiftlist och 40 mm PCIe-flatkabel.
Specifikationer:
- Kompatibilitet: Raspberry Pi 5
- Gränssnitt: PCIe x1 via 16-polig PCIe-kabel
- PCIe-läge: Gen2 / Gen3
- Lagringsgränssnitt: M.2 NVMe
- M.2 formfaktor: 2230, 2242
- Statusindikering: PWR-LED och ACT-LED
- Funktioner: HAT+-design med EEPROM
- Övrigt: Integrerad strömövervakning för SSD
- Kylning: Ventilationsöppningar för förbättrat luftflöde
- Maximal teoretisk bandbredd: upp till cirka 8 Gbit/s (PCIe Gen3 x1)
