Produktbeskrivning

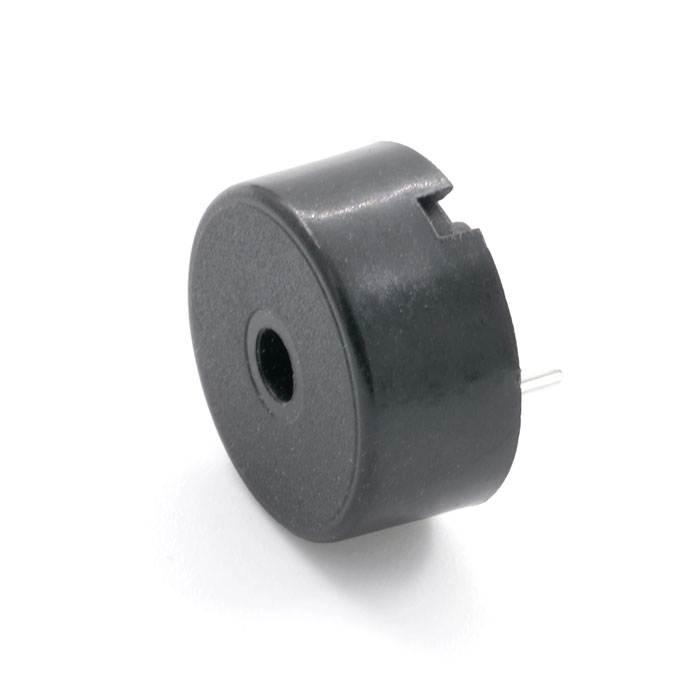

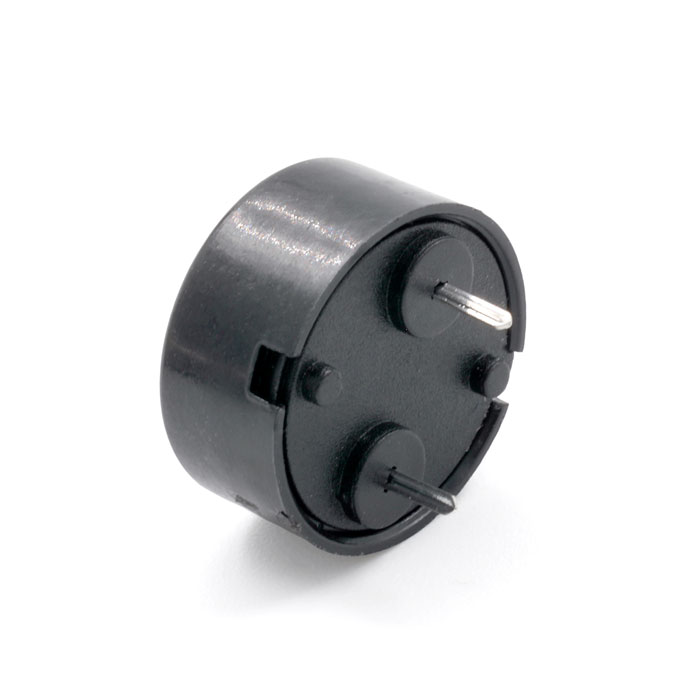

Passiv piezosummer med PCB-stift. En passiv piezosummer innehåller endast ett piezoelement (transducer) och saknar inbyggd oscillator. Den måste därför drivas med en växlande signal för att ge ljud, exempelvis en fyrkantsvåg (PWM) från en mikrokontroller eller en extern oscillator. En likspänning ger normalt bara ett kort klick när spänningen kopplas till eller från. Ett piezoelement omvandlar mekanisk energi till elektrisk energi och vice versa genom den piezoelektriska effekten. Ett piezoelement kan därför användas både som högtalare (summer) och som sensor.
Piezosummern har en resonansfrekvens på 4 kHz, vilket innebär att den ger högst ljudnivå vid denna frekvens. Vid en drivspänning på 5 Vp-p och en fyrkantsvåg på 4 kHz ger den en ljudnivå på minst 85 dB mätt på 10 cm avstånd.
Specifikationer:
- Modell: S&S SFN-1407PA7.6
- Resonansfrekvens: 4 kHz
- Ljudnivå: ≥85 dB (10 cm, 5 V p-p, 4 kHz fyrkantsvåg)
- Spänning (max): 30 V p-p
- Strömförbrukning: ≤5 mA
- Kapacitans: 12 nF ±30 % (vid 1 kHz)
- Material: Svart PBT
- Temperaturområde: -40 °C till +105 °C
- Dimensioner: Ø14 × 7.0 mm
- Stiftavstånd: 7.6 mm
