Produktbeskrivning

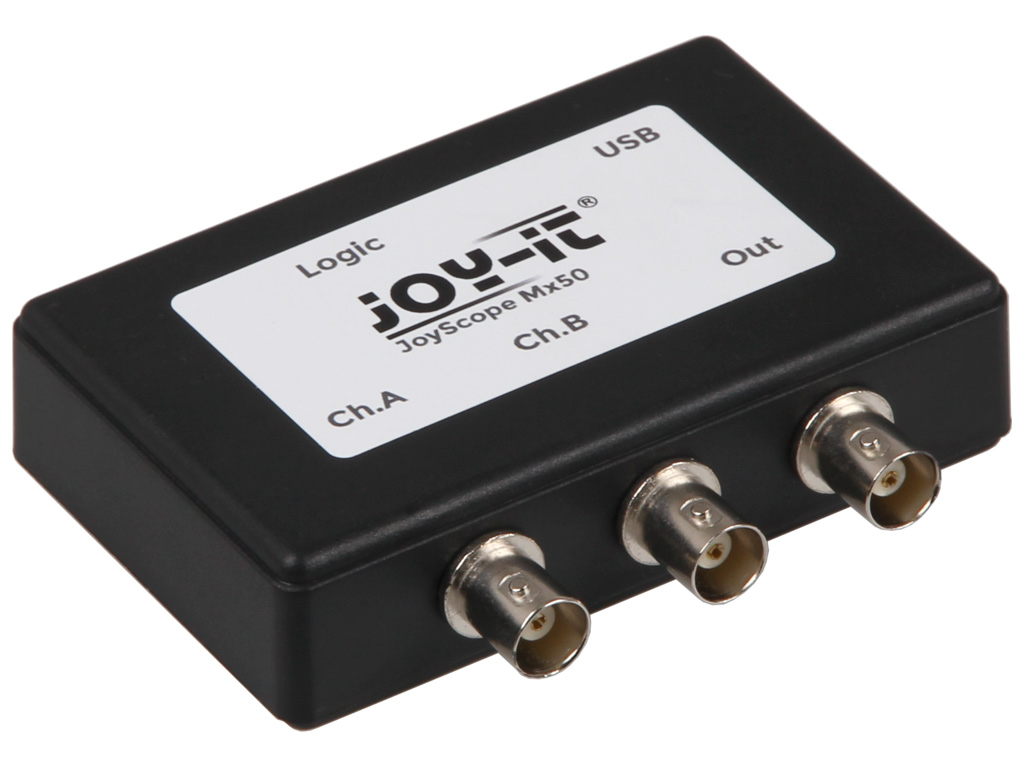

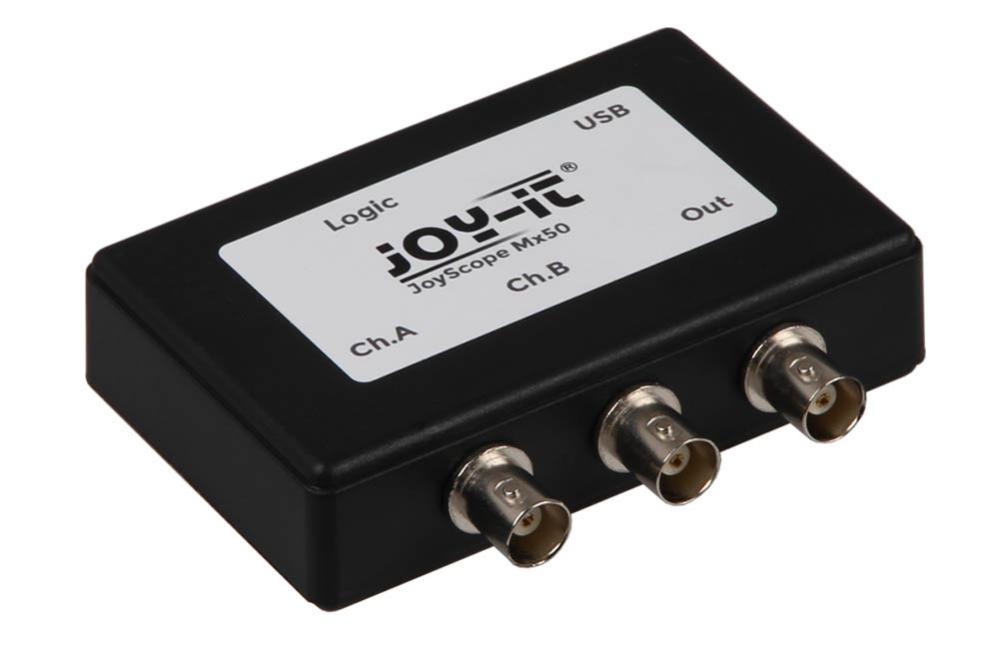

Joy-IT JT-ScopeMega50 är ett kompakt USB-baserat oscilloskop som kombinerar oscilloskop, spektrumanalysator, recorder, logikanalysator och funktionsgenerator i samma enhet. Oscilloskopet har två kanaler med 15 MHz bandbredd och 48 MHz samplingsfrekvens.
Den inbyggda 16-kanals logikanalysatorn har stöd för avkodning av I2C, UART, SPI och 1-Wire. Funktionsgeneratorn har en kanal och kan generera sinus-, fyrkant-, sågtands- och triangelsignal med en frekvens på upp till 12.5 kHz.
Specifikationer:
Oscilloskop
- Antal kanaler: 2
- Samplingsfrekvens: 48 MHz
- Bandbredd: 15 MHz
- Inspänningsområde: -30 till +30 V
- ADC-upplösning: 8 bit
- Trigger: Stigande, fallande, valfri
Spektrumanalysator (FFT)
- Antal kanaler: 2
- Samplingsfrekvens: 48 MHz
- Inspänningsområde: -30 till +30 V
- ADC-upplösning: 8 bit
- Window-funktioner: Hamming, Hanning, Blackman, Blackman-Harris m.fl.
Logikanalysator
- Antal kanaler: 16
- Samplingsfrekvens: 48 MHz
- Bandbredd: 15 MHz
- Logiknivå: 1.8 - 5V
- Avkodning: I2C, UART, SPI, 1-Wire
Funktionsgenerator
- Antal kanaler: 1
- Vågformer: Sinus, fyrkant, sågtand, triangel
- Maximal signalfrekvens: 12.5 kHz
Recorder
- Antal kanaler: 2
- Samplingsfrekvens: 15 MHz
- Inspänningsområde: -30 till +30 V
- ADC-upplösning: 8 bit
- Recorderfunktioner: Vågformsinspelning, direkt inspelning i PCM
Övrigt

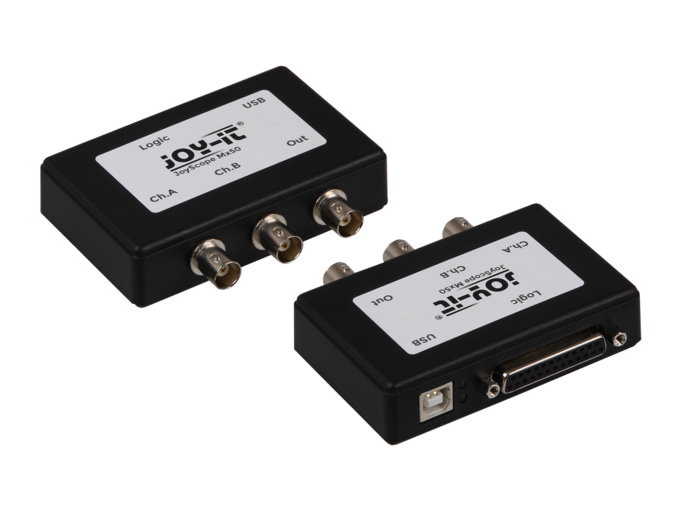

- Anslutningar: 3 × BNC, 1 × 25-polig D-Sub hona, 1 × USB-B hona
- Strömförbrukning: 150 mA
- Dimensioner: 92 × 74 × 23 mm

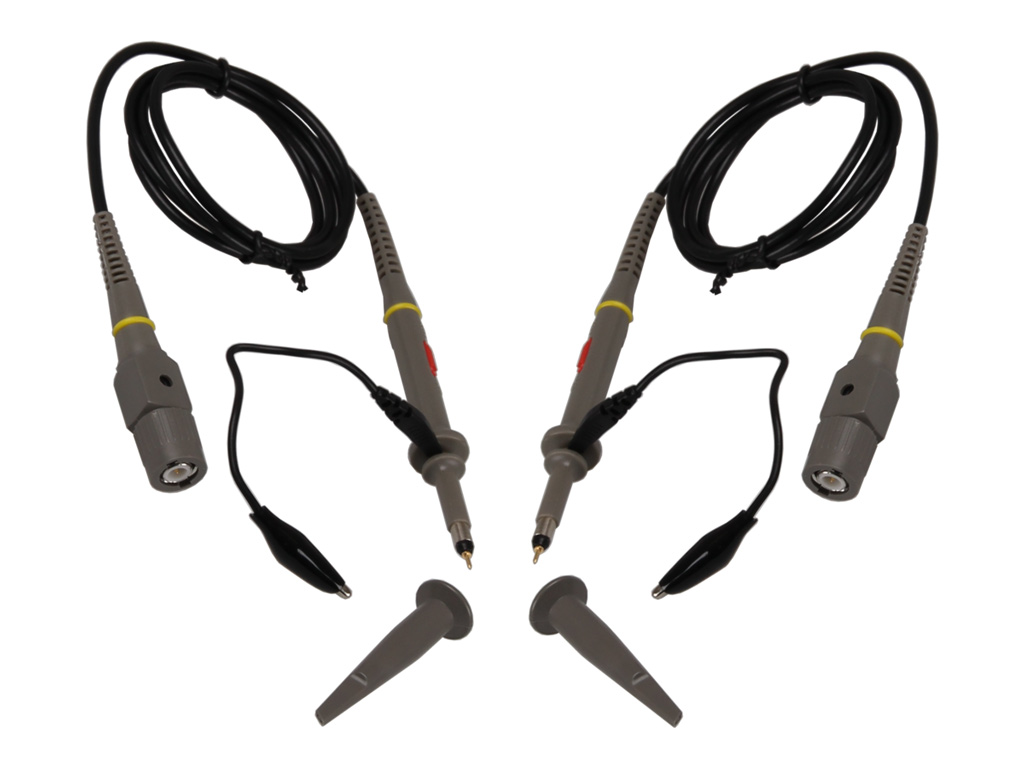

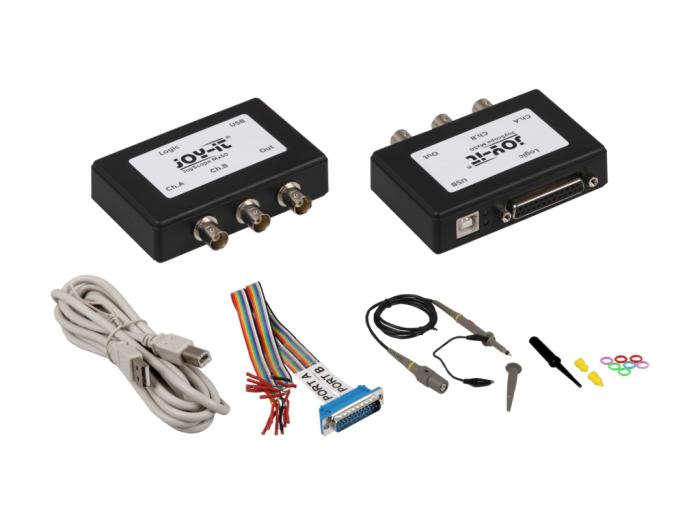

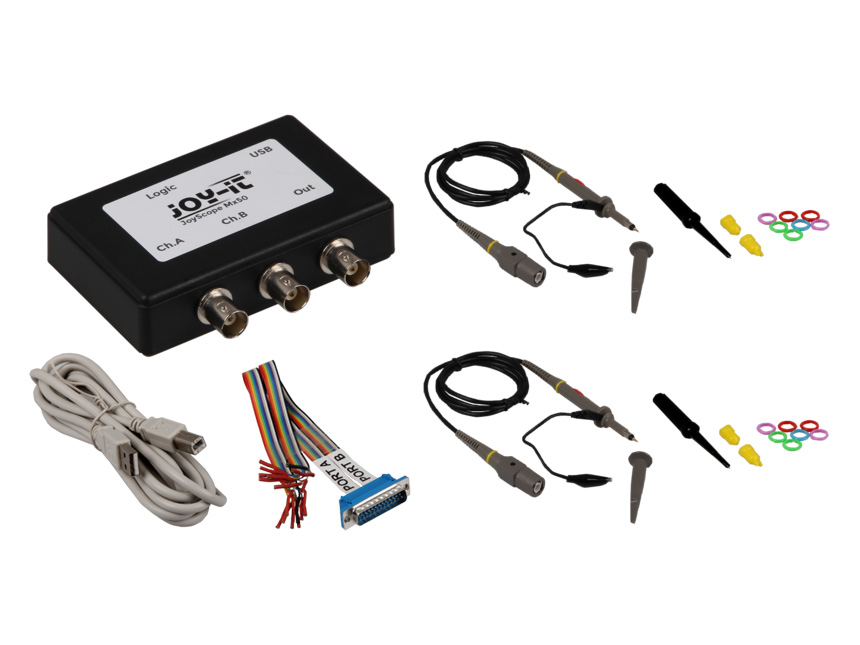

- Levereras med: 2 × 60 MHz-prober (1:1/10:1), 16-kanals logikanalysatorklämmor och USB-kabel
