Produktbeskrivning

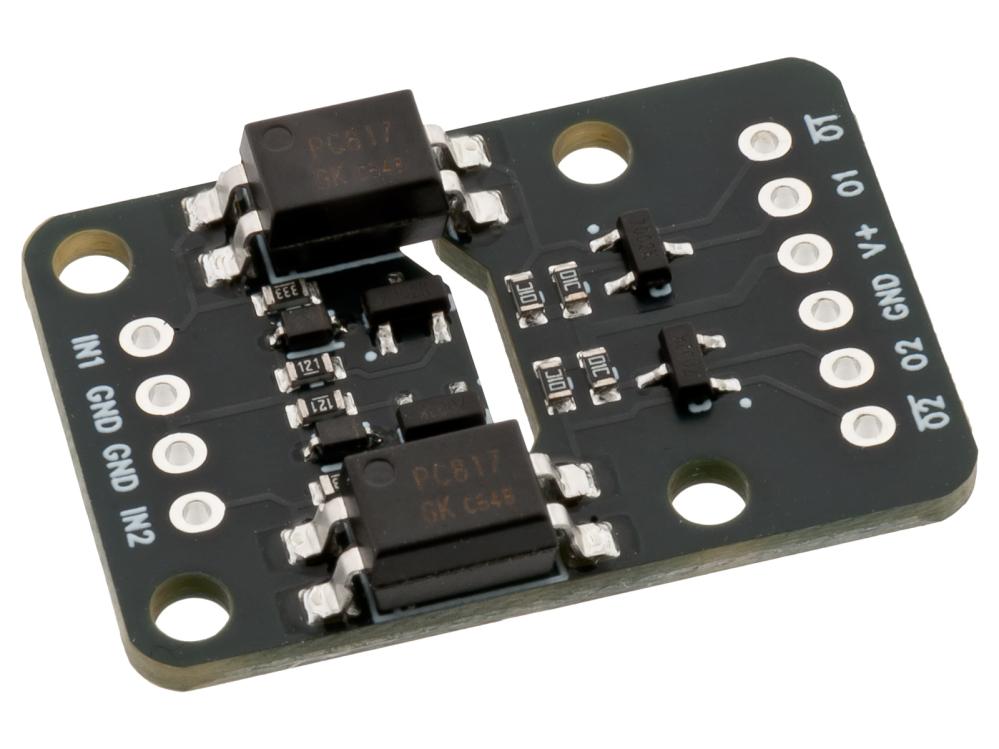

2-kanalig optokopplarmodul för galvanisk isolering av digitala signaler mellan industriella styrsystem, PLC-enheter, sensorer och mikrokontroller. Modulen används för att överföra digitala styrsignaler från t.ex. 24 V-system till elektronik med 3.3 V eller 5 V logiknivå eller omvänt, från 3.3 V eller 5 V till 24 V-system. Optokopplarna ger elektrisk separation mellan in- och utgångarna och bidrar till att minska störningar och skydda känslig elektronik.
Ingången till optokopplarna har en strömbegränsare som gör att man kan skicka in signaler från ca 3 V upp till 24 V. Utgången från optokopplaren inverteras med en transistor, vilket ger den samma polaritet som insignalen och ökar drivförmågan. Utgången klarar spänningar upp till ca 30 V.
Den galvaniska isoleringen gör att två helt skilda elektriska system kan kopplas ihop utan risk för överslag, störningar eller jordloopar. Optokopplarna som används ger isolation upp till 5000 V.
Den maximala överföringshastigheten är något begränsad och den maximala frekvensen är ca 10 kHz.

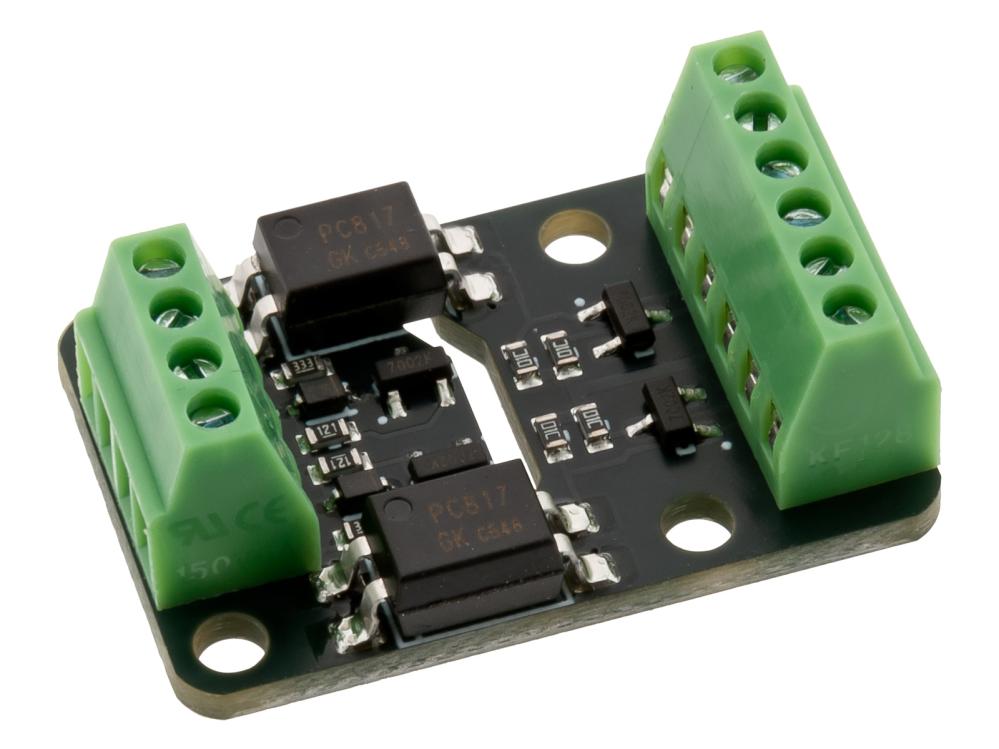

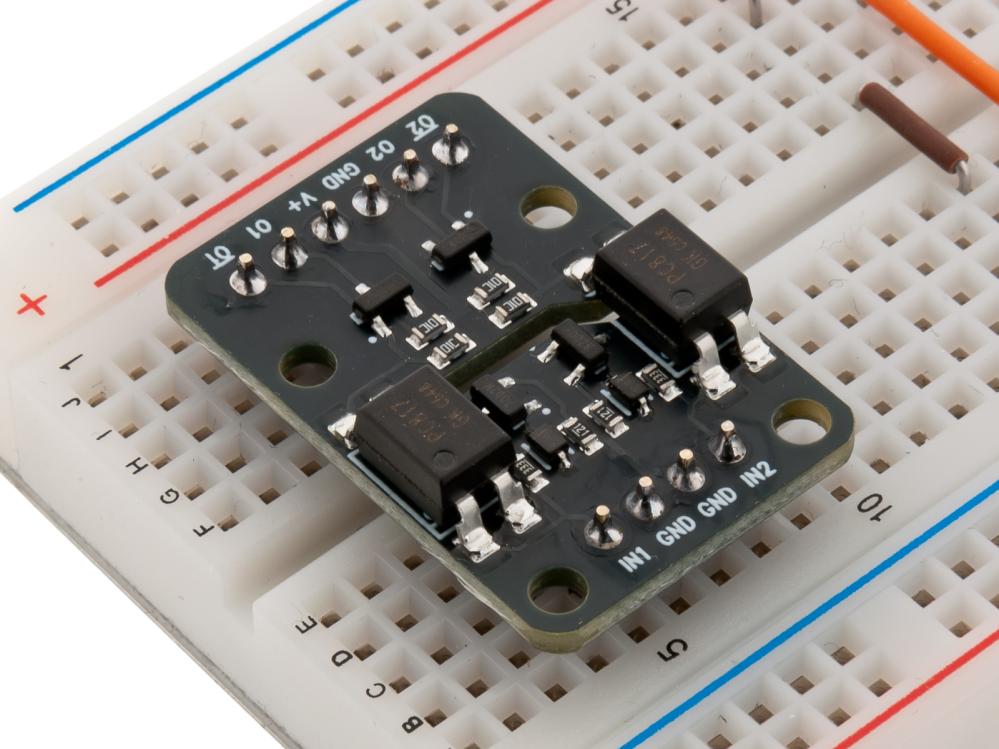

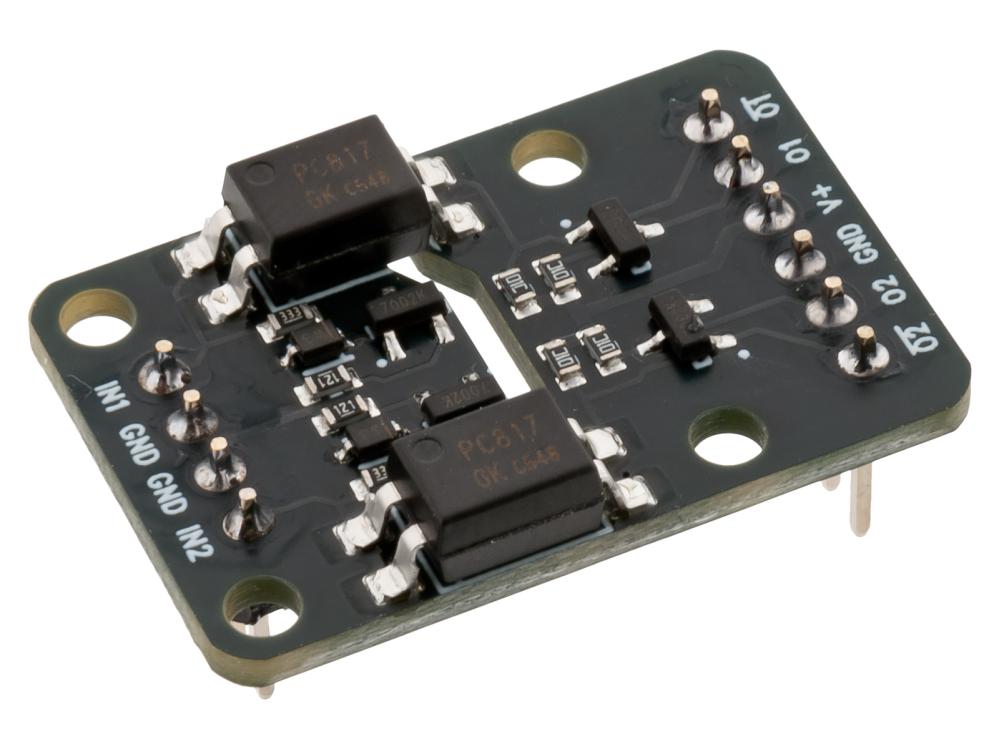

Skruvplintar och stiftlister med 2.54 mm delning medföljer. Det ger ett smidigt sätt att ansluta kopplingskablar eller att montera modulen på experimentkort eller i kopplingsdäck.

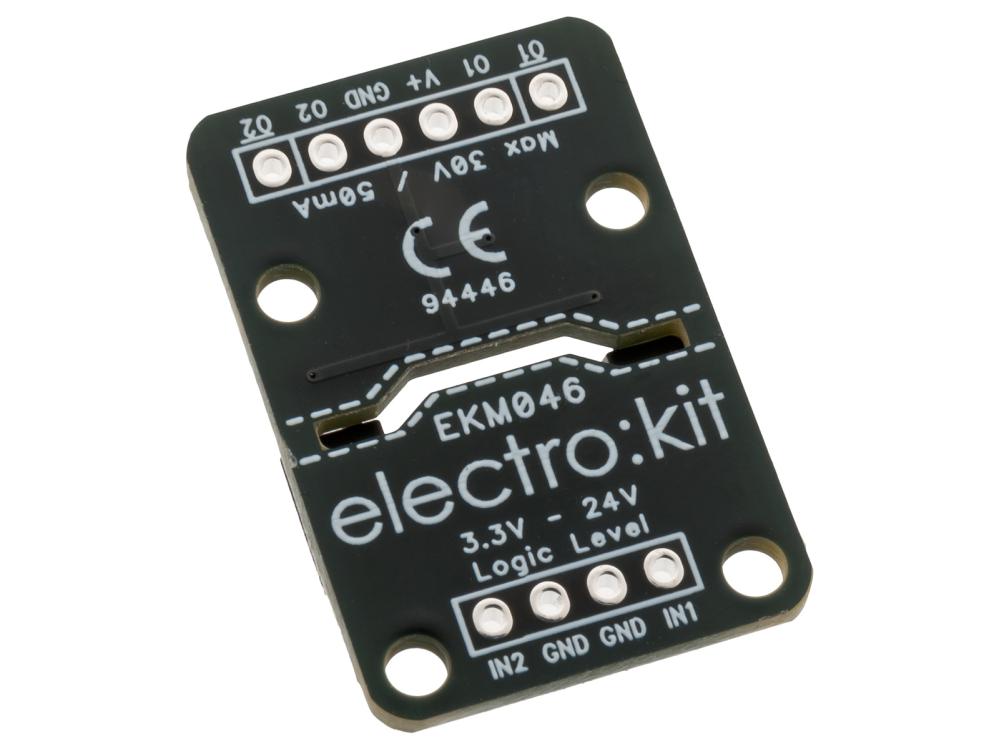

Specifikationer:
- Tillverkare: Electrokit
- Modell: EKM046
- Typ: Optokopplarmodul med nivåomvandling
- Antal kanaler: 2
- Inspänning för signaler: 3–24 VDC
- Utspänning för signaler: 3–30 VDC
- Signalriktning: Enkelriktad
- Maximal signalfrekvens: 10 kHz
- Dimensioner: 30 x 20 x 5.2 mm
- Levereras med: Stiftlister och skruvplintar (ej förmonterade)
