Produktbeskrivning

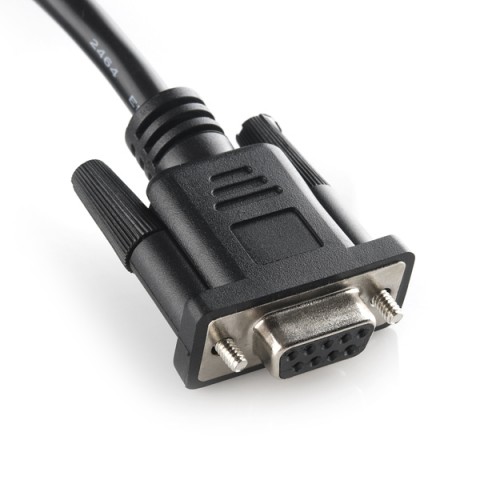

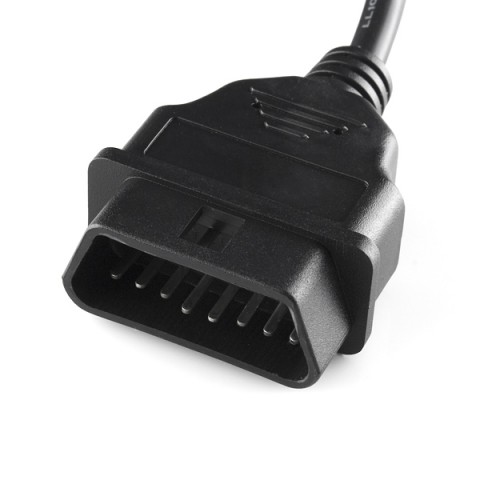

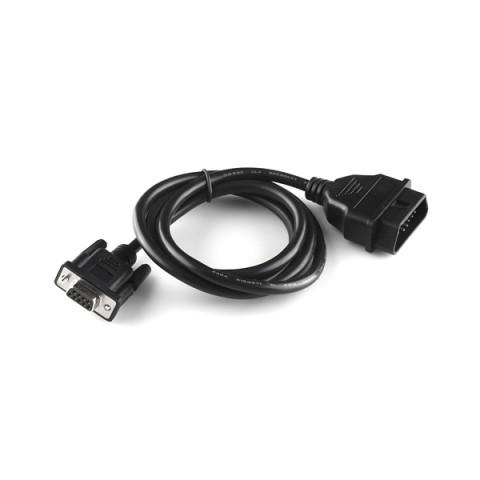

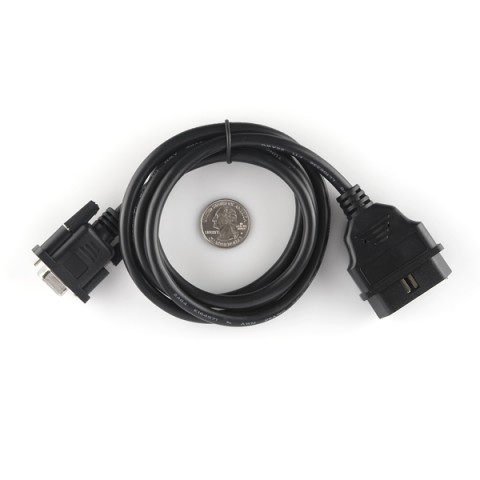

OBD2 till DB9-kabel – 1,5 meter
Kabel för anslutning mellan ett fordons OBD-II-uttag och en enhet med DB9-kontakt. Stöd för OBD2-protokoll som CAN, ISO 9141-2 och J1850. Lämplig för fordonselektronik, diagnos och datainsamling.
Ej avsedd för direktanslutning till RS-232-port. Kräver kompatibel OBD-II-hårdvara.
Pinout (OBD-II → DB9):
- Pin 2 → Pin 7
- Pin 4 → Pin 2
- Pin 5 → Pin 1
- Pin 6 → Pin 3
- Pin 7 → Pin 4
- Pin 10 → Pin 6
- Pin 14 → Pin 5
- Pin 15 → Pin 8
- Pin 16 → Pin 9
