Produktbeskrivning

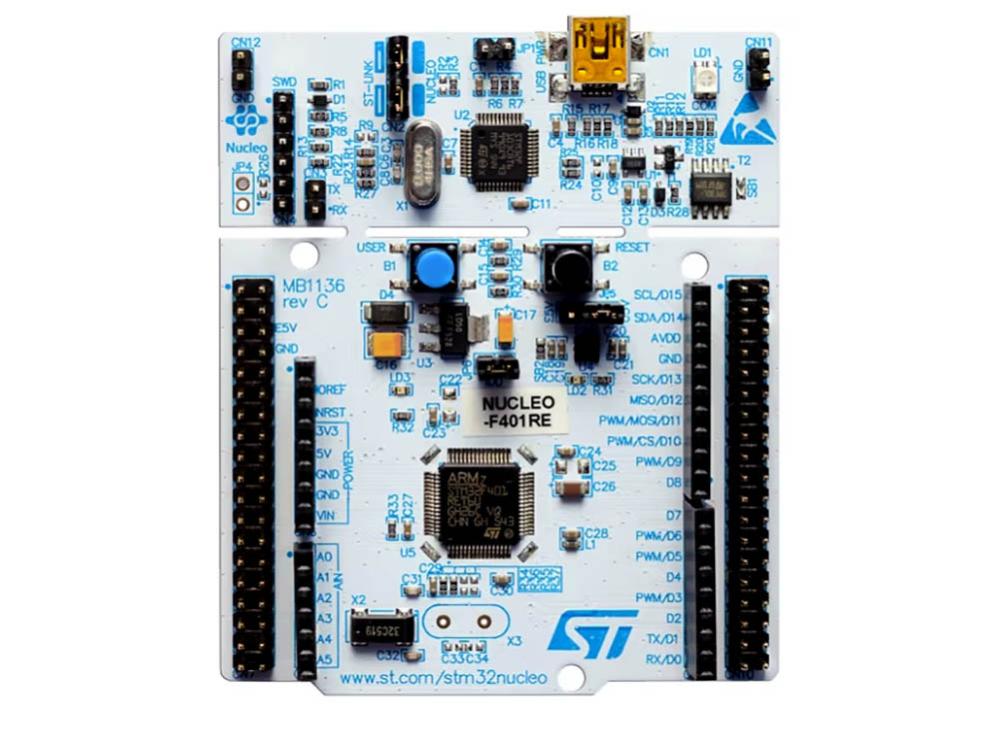

NUCLEO-F401RE är ett utvecklingskort i STMicroelectronics STM32 Nucleo-64-serie, baserat på mikrokontrollern STM32F401RET6 i LQFP64-kapsling. Kortet har integrerad ST-LINK/V2-1 debugger/programmerare och kräver därför ingen separat programmerings- eller debugprobe.
Kortet har anslutningar enligt Arduino Uno V3 samt ST morpho-stiftlister som ger åtkomst till STM32-mikrokontrollerns I/O. Det kan matas via ST-LINK USB VBUS eller från externa spänningskällor. STM32Cube MCU Package innehåller programbibliotek och exempel.
Specifikationer:
- Tillverkare: STMicroelectronics
- Modell: NUCLEO-F401RE
- Serie: STM32 Nucleo-64
- Mikrokontroller: STM32F401RET6
- Kapsling: LQFP64
- Flashminne: 512 kB
- Debugger/programmerare: Integrerad ST-LINK/V2-1
- ST-LINK USB-anslutning: USB Mini-B
- Expansionsanslutning: Arduino Uno V3
- Expansionsanslutning: ST morpho
- Användar-LED: 1 st
- Tryckknappar: 1 st användarknapp, 1 st reset
- Kristalloscillator: 32.768 kHz
- Matning: ST-LINK USB VBUS eller extern spänningskälla
- Utvecklingsmiljöer: IAR Embedded Workbench, MDK-ARM, STM32CubeIDE
- Board reference: MB1136
- User manual: UM1724
