Produktbeskrivning

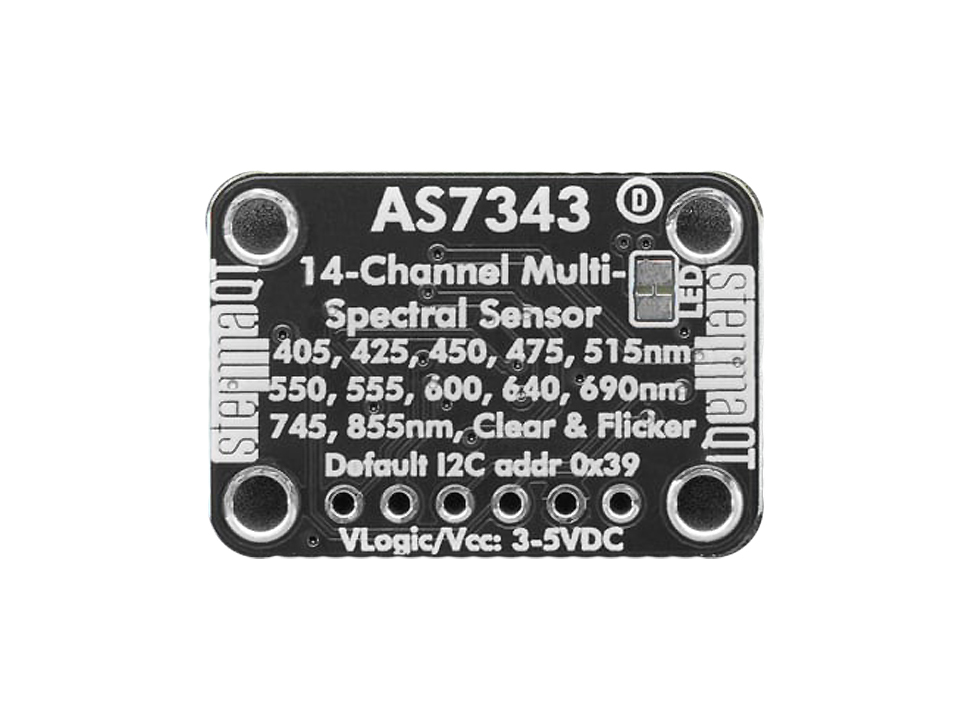

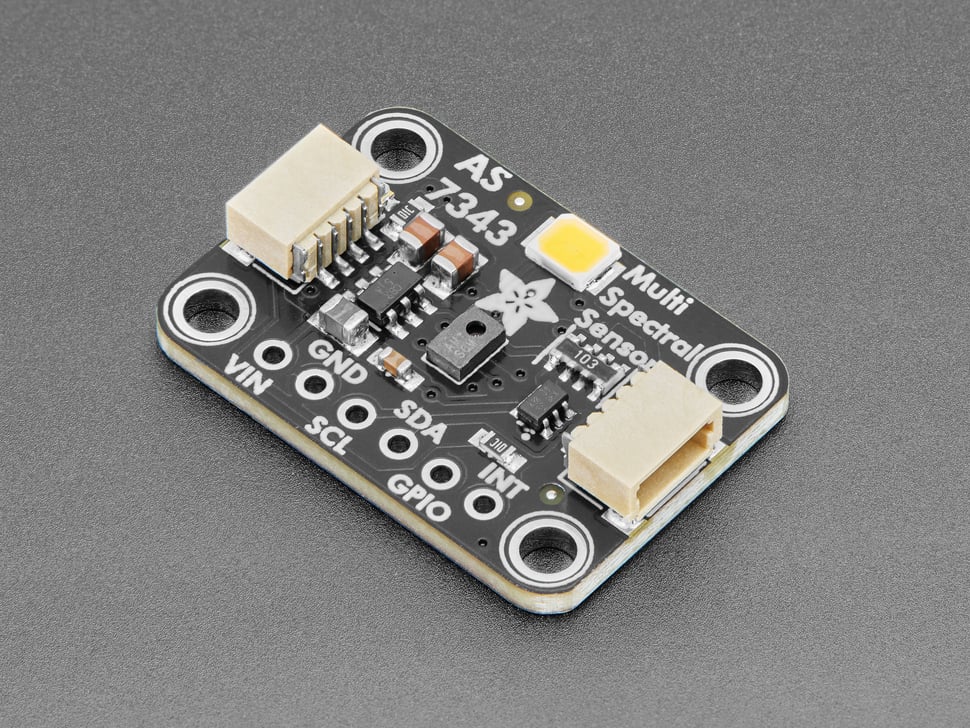

Adafruit AS7343 är en avancerad 14-kanalig ljus- och färgsensor som fungerar som ett kompakt multispektralt spektrometerinstrument. Till skillnad från enklare RGB-sensorer kan AS7343 mäta ljus över flera separata våglängdsband samtidigt, vilket gör den lämplig för färganalys, spektralmätning, ljuskarakterisering och materialidentifiering. Sensorn kan analysera både reflekterat och emitterat ljus och ger betydligt mer detaljerad information än vad det mänskliga ögat kan uppfatta.
I sensorn finns 25 fotodioder som täcker 11 överlappande band i det synliga spektrumet, en kanal för nära infrarött ljus, en klar kanal (utan färgfilter) samt en kanal för flimmerdetektering. Mätvärdena behandlas av en inbyggd 16-bitars ADC och överförs digitalt via I2C. Tack vare den integrerade SMUX-funktionen kan sensorns olika kanaler kopplas om internt för att hantera det stora antalet ljusdetektorer.

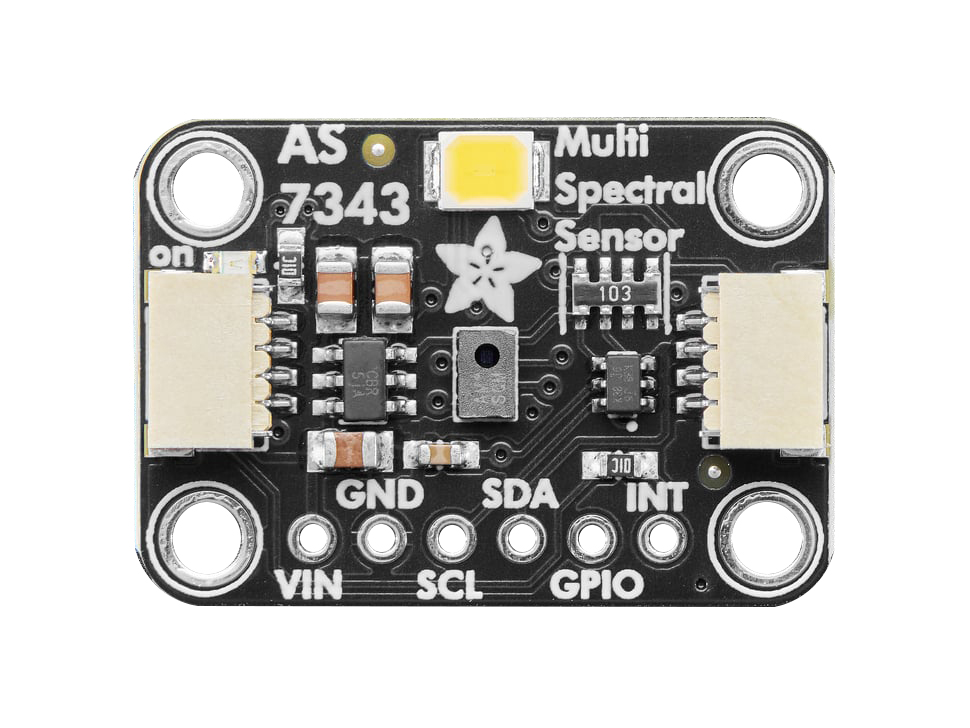

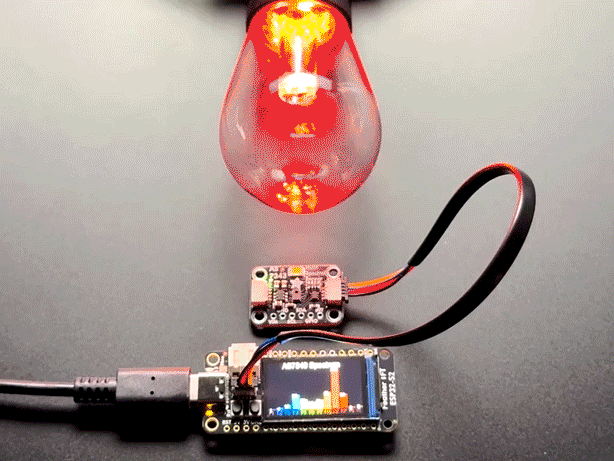

Kortet är utrustat med Qwiic-kontakter och nivåanpassning för både 3.3V- och 5V-system, vilket gör det enkelt att ansluta till exempelvis Arduino, Raspberry Pi eller CircuitPython-kompatibla utvecklingskort. En inbyggd vit LED kan användas som ljuskälla vid reflektionsmätningar och styrs direkt via sensorns interna LED-drivare.

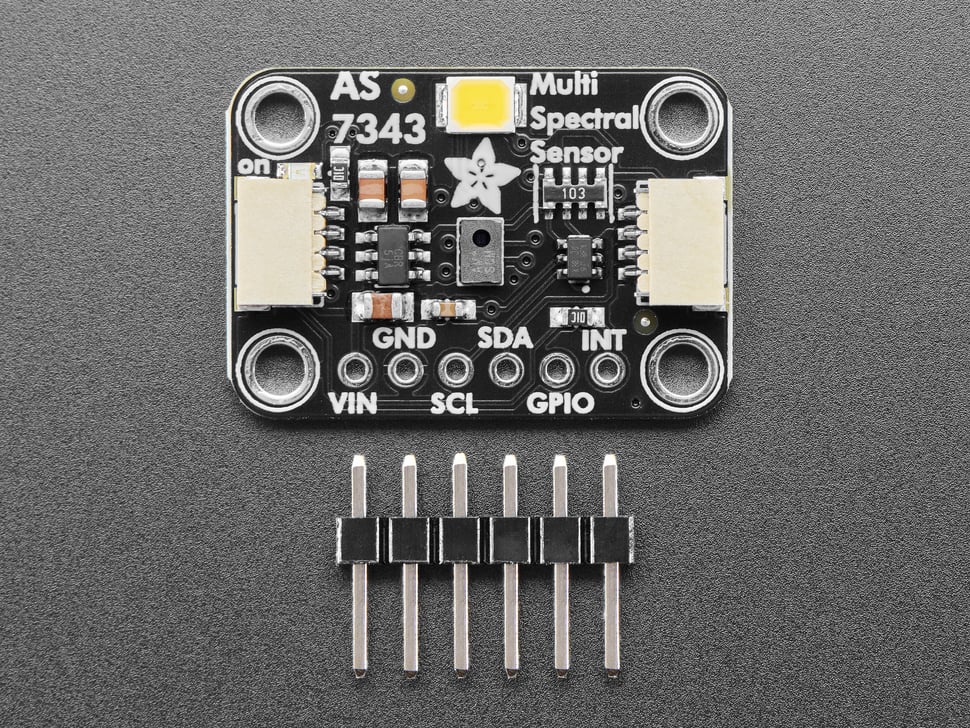

Levereras med stiftlist (ej förmonterad).
Specifikationer:
- Sensor: AMS / Osram AS7343
- Sensortyp: Multispektral ljus- och färgsensor
- Fotodioder: 25 st
- Kanaler: 14 st
- Synliga ljusband: 11 st
- Kanaler för nära IR: 1 st
- Klar kanal (utan färgfilter): 1 st
- Flimmerdetektering: Ja
- ADC-upplösning: 16-bit
- ADC-kanaler: 6 st
- Kommunikationsgränssnitt: I2C
- I2C-adress: 0x39
- Drivspänning: 3.3 eller 5 VDC
- Logiknivå: 3.3 eller 5V

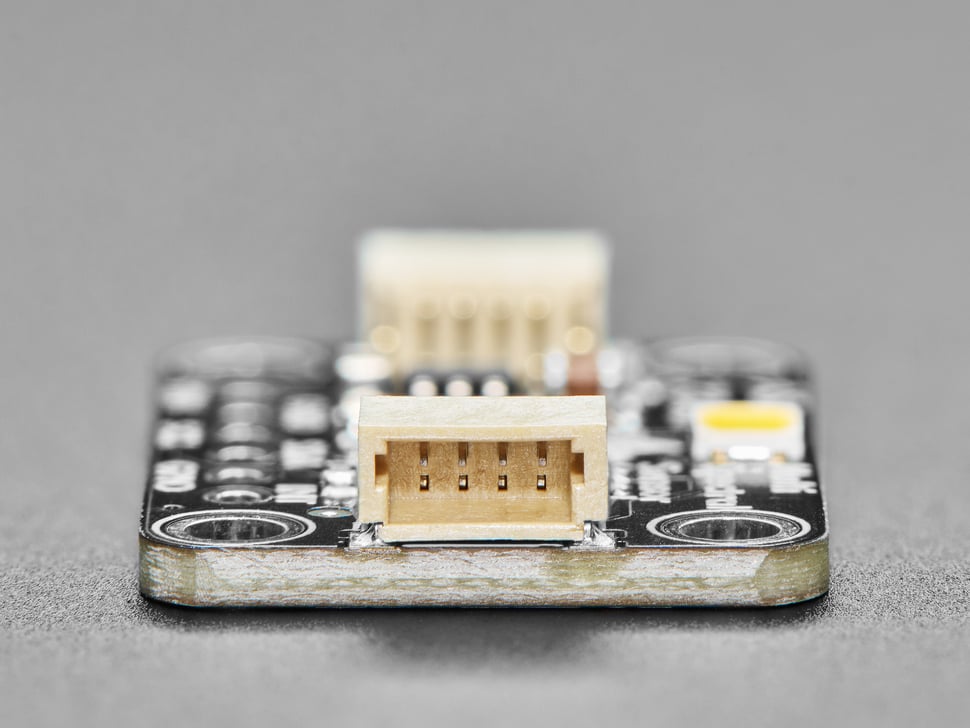

- Anslutning: 2x Qwiic
- Stöd för: Arduino, CircuitPython, Raspberry Pi
- GPIO-pin: Ja
- Interrupt-pin: Ja
- Inbyggd vit LED: Ja
- Nivåanpassning: för logik: Ja
- Dimensioner för sensorchip: 3x2 mm
