Produktbeskrivning

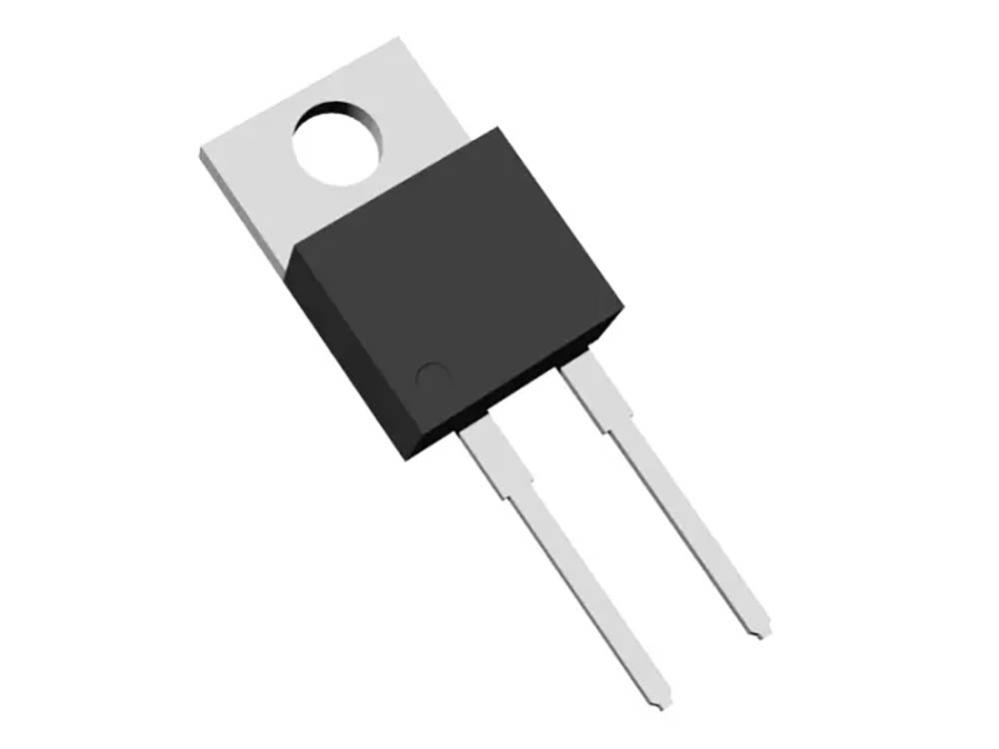

50 Ω, 50 W effektmotstånd i TO-220-kapsling. Motståndet är av icke-induktiv typ och har en metallfläns för montering mot kylfläns. Serien är avsedd för bland annat strömmätning, energiabsorption och urladdning, RC-snubbernätverk, snabba switchkretsar, högfrekvenskretsar, spänningsreglering och konstant effektlast.
Notera: 50 W gäller vid montering på lämplig kylfläns. Databladet anger 2.25 W utan kylfläns.
Specifikationer:
- Tillverkare: RESI (C&B Electronics)
- Serie: TPAN0220
- Typ: Effektmotstånd, icke-induktivt
- Kapsling: TO-220
- Resistans: 50 Ω
- Tolerans: ±1 %
- Märkeffekt: 50 W med kylfläns, flänstemperatur ≤25 °C
- Märkeffekt utan kylfläns: 2.25 W
- Temperaturkoefficient: ±100 ppm/°C
- Märkspänning: 500 V
- Isolationsspänning: 2000 VAC
- Isolationsresistans: ≥10 MΩ
- Induktans: ≤0.1 µH
- Termisk resistans: 2.1 °C/W
- Resistansteknik: Tjockfilm
- Arbetstemperatur: -55 till +150 °C
- Montering: THT
- Delning: 5.08 mm
- Dimensioner hus: 15.0 × 10.1 × 4.5 mm
- Total höjd inkl. anslutningar: 30.5 mm
