Produktbeskrivning
Maker Drive är en kompakt och användarvänlig motorstyrning för borstade DC-motorer. Den är utvecklad för utbildning och experiment, men levererar samtidigt funktionalitet och stabilitet som uppskattas i mer avancerade prototyper.
Många enklare motorstyrningar lider av ett antal begränsningar. De saknar ofta skydd mot felkoppling, är för skrymmande för kompakta byggen eller kräver separat strömförsörjning för mikrokontrollers. I undervisningssammanhang och hobbyprojekt blir resultatet ofta att saker går sönder och felsökning tar upp en stor del av tiden. Maker Drive är konstruerad för att eliminera dessa hinder. Med skydd mot omvänd polaritet direkt vid motoranslutningen minskar risken för skador om man råkar vända spänningen fel. Den kompakta formen gör att den lätt ryms i små robotar eller andra utrymmesbegränsade konstruktioner.

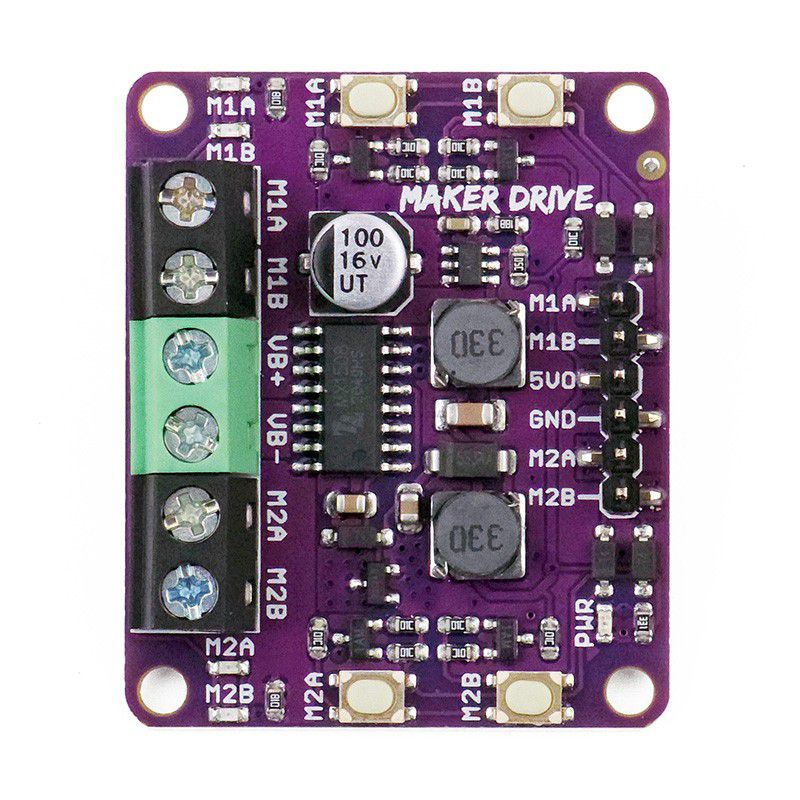

En särskilt uppskattad funktion är de fyra inbyggda testknapparna som gör det möjligt att köra motorn i båda riktningar, helt utan programmering. Dessa kompletteras med indikator-LED som visar utgångarnas status. Ett praktiskt hjälpmedel både vid testning och felsökning. Detta innebär att man enkelt kan kontrollera att anslutningarna är rätt och att motorn reagerar som förväntat, även innan mikrokontrollern är inkopplad.
Maker Drive har en inbyggd buck-boost-regulator som möjliggör en stabil 5V-utgång även när matningsspänningen är så låg som 2.5V. Det gör det möjligt att driva både motor och styrsystem från samma strömkälla, till exempel två AA-batterier. Resultatet är färre komponenter och en enklare, mer kompakt lösning. För applikationer som linjeföljande robotar finns stöd för regenerativ broms, vilket ger mer exakt kontroll över motorhastigheten jämfört med traditionell frihjulsstoppning.

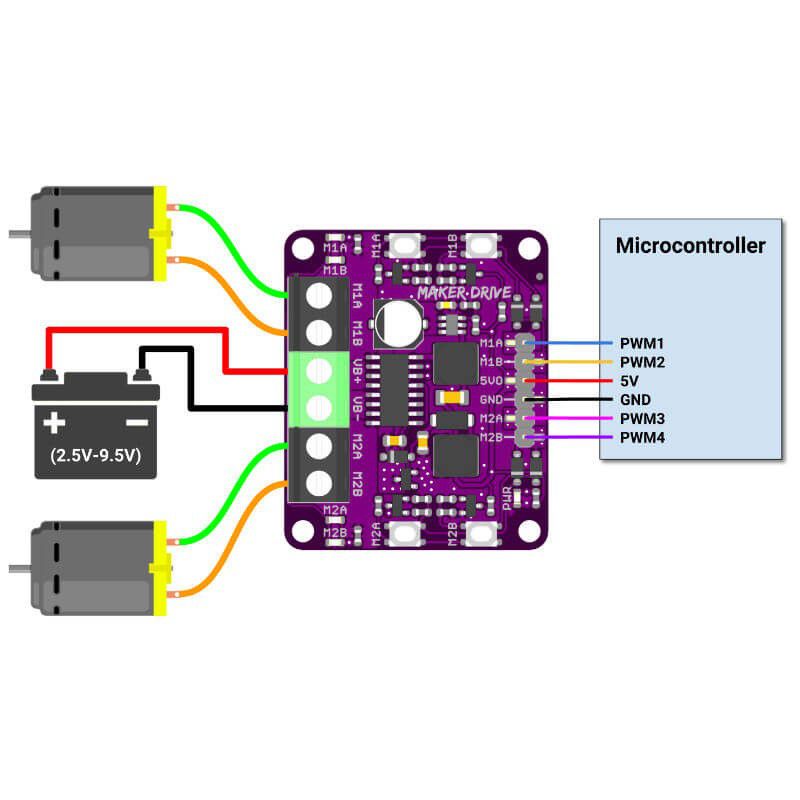

Trots att Maker Drive inte är ett Arduino-shield är den fullt kompatibel med populära mikrokontrollers som Maker UNO, Arduino UNO R3, Mega 2560, Nano och även moderna plattformar som ESP32, Raspberry Pi och micro:bit. Den klarar logiknivåer från 1.8V till 5V.
Förutom vanliga borstade DC-motorer kan Maker Drive även styra vanliga stegmotorer.
Maker Drive kan användas tillsammans med en rad borstade DC-motorer, så länge drivspänningen är mellan 2.5V och 9.5V och en märkström under 1.0A (toppström max 1.5A under korta perioder). Vanliga exempel inkluderar TT-motorer, mikromotorer och växelmotorer från Tamiya eller liknande.
Enheten lämpar sig för experiment inom utbildning, snabba prototyper eller projekt där det krävs tydlig återkoppling, kompakta mått och en robust men lättanvänd lösning för motorstyrning.
-
Styr två anslutna DC-motorer i båda riktningar
-
Matningsspänning för motor: 2.5V till 9.5V DC
-
Kontinuerlig ström: 1.0A, toppström: 1.5A (< 5 sekunder)
-
5V utgång (200mA) för mikrokontroller eller annan kringutrustning
-
Logiknivåer från 1.8V till 5V
-
PWM-styrning upp till 20 kHz
-

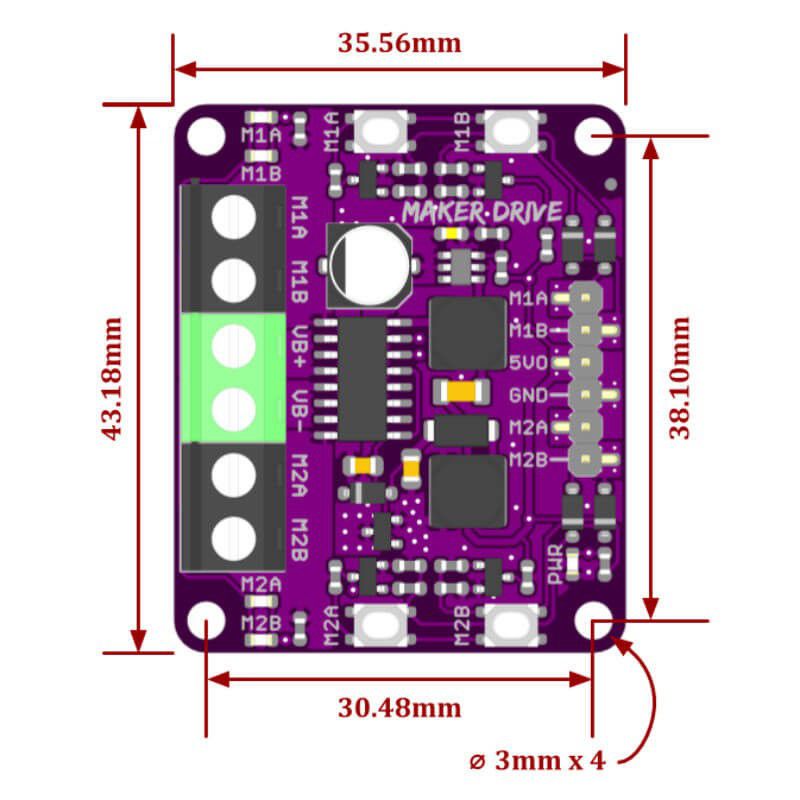

Mått: 43 mm x 35 mm x 14 mm
