Produktbeskrivning

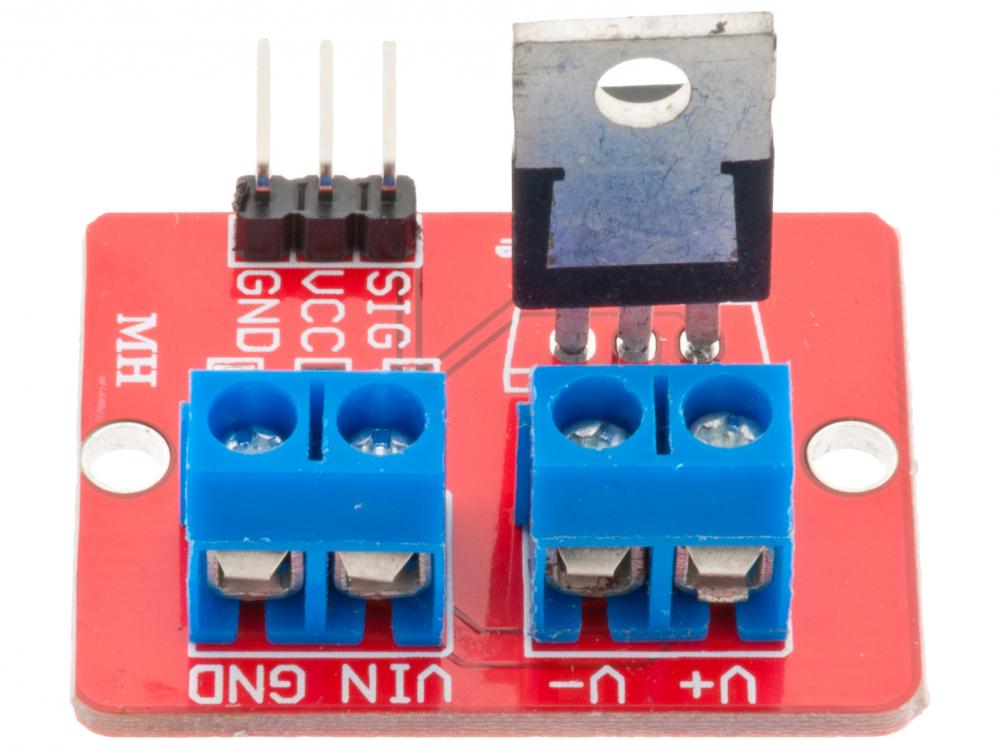

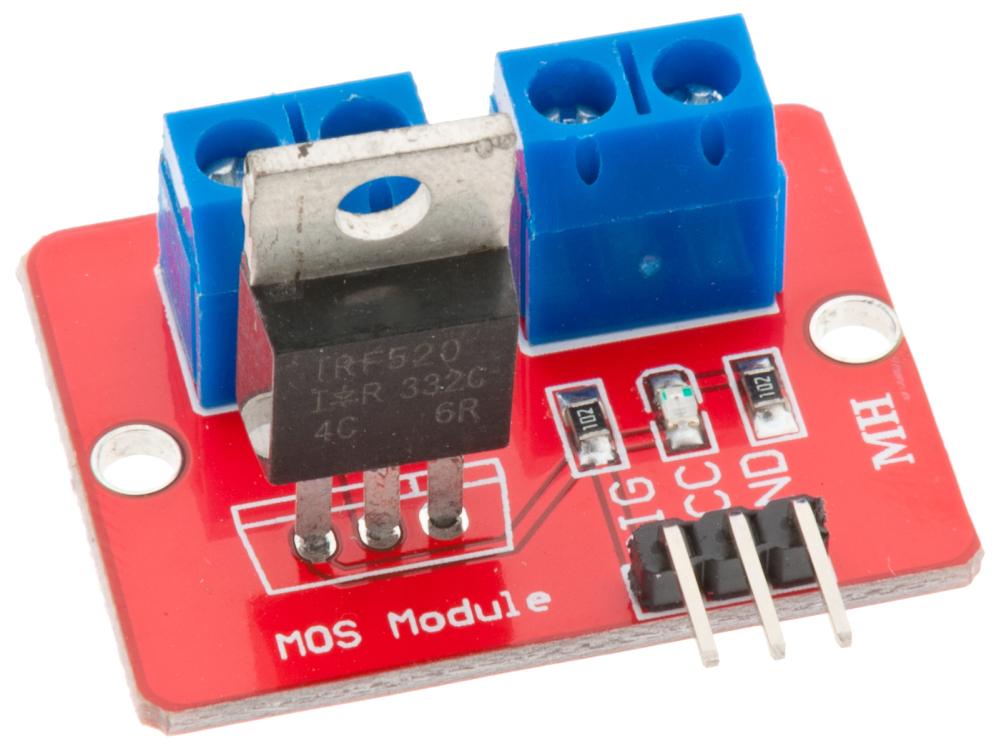

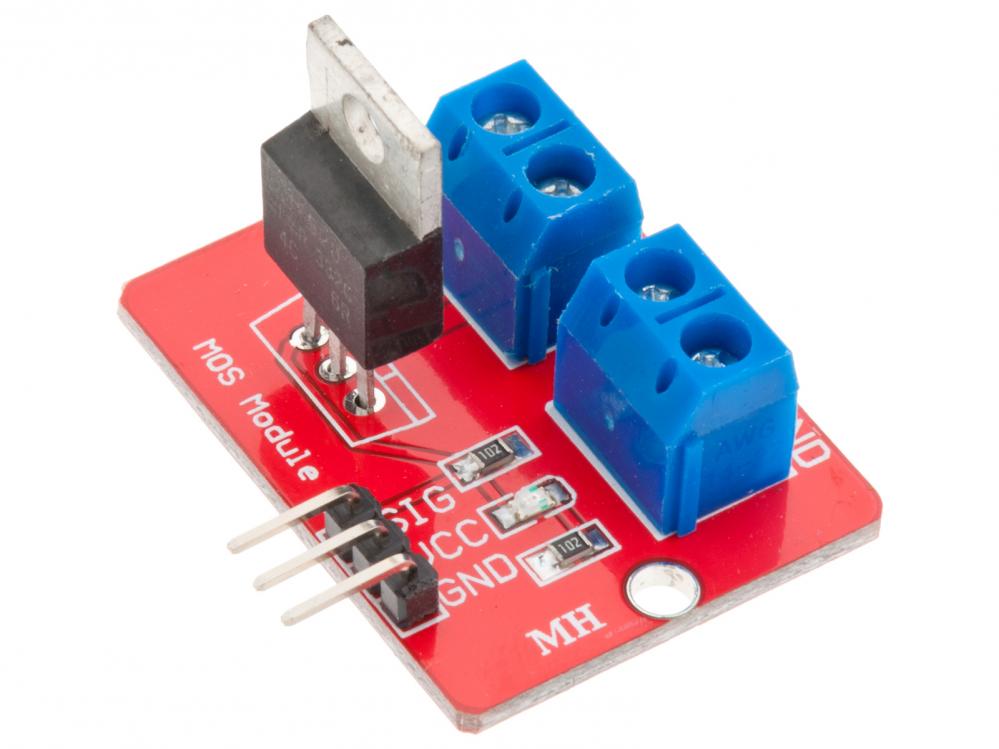

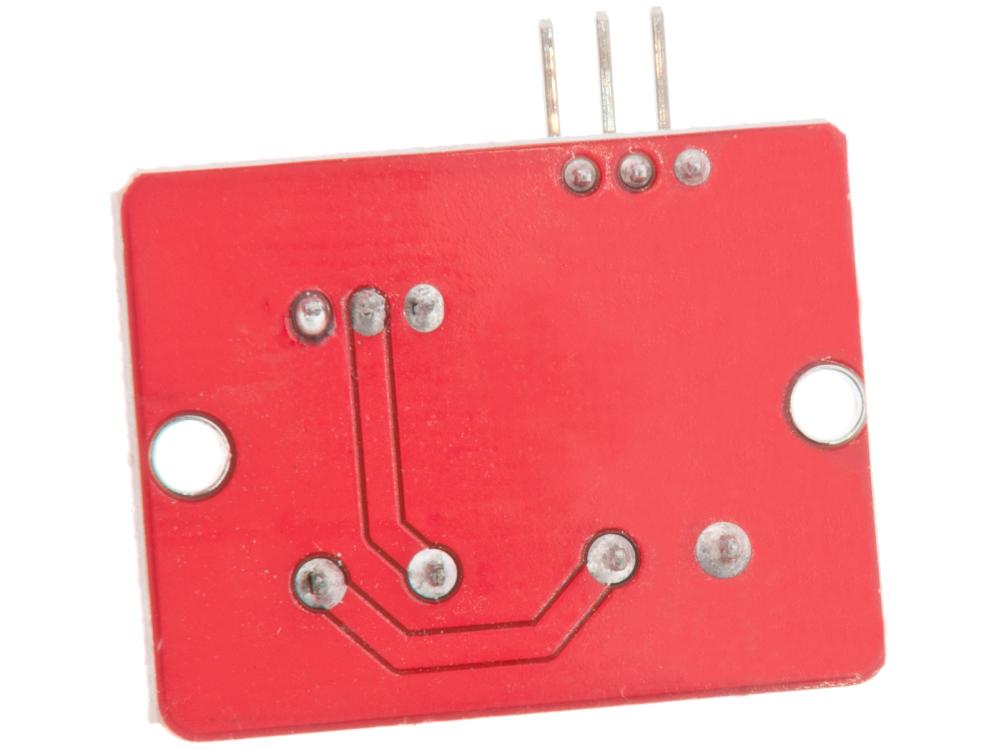

IRF520 MOSFET-drivmodul. Modul för styrning av större DC-laster från t.ex. en mikrokontroller, logikkrets, tryckknapp eller sensor. På modulen finns en IRF520 (N‑kanals MOSFET), LED som visar styrsignalens status samt skruvplintar för matningsspänning och utgång. Styrsignalen skickas in på stiftlisten och bör vara minst 5V * för att släppa genom ström. Vid 10V är transistorn helt öppen. Modulen kan användas både för att sätta på/stänga av en last och för PWM-styrning.
Användningsområden:
- LED‑lister och belysning
- DC-motorer
- Pumpar
- Solenoidventiler
- Styra kontaktorer
Anslutning till mikrokontroller:
- SIG – styrsignal
- VCC – Inte ansluten
- GND – Jord (minus)
Anslutning skruvplintar:
- VIN – Drivspänning (max): 12-24 VDC**
- GND: Jord (minus)
- V - : Negativ pol för last
- V +: Positiv pol för last (direkt ansluten till VIN)
Övrigt:
- Max last: 1A (upp till 5A med kylfläns)
- LED visar när styrsignalen är aktiverad
- Mått: 34 × 26 mm
- Hålbild: c-c 28.6mm / ø3mm
* vid lägre laster kan styrsignalen fungera ner till ca 3.3 V
** fungerar ner till 5 V om lastströmmen är låg
