Produktbeskrivning

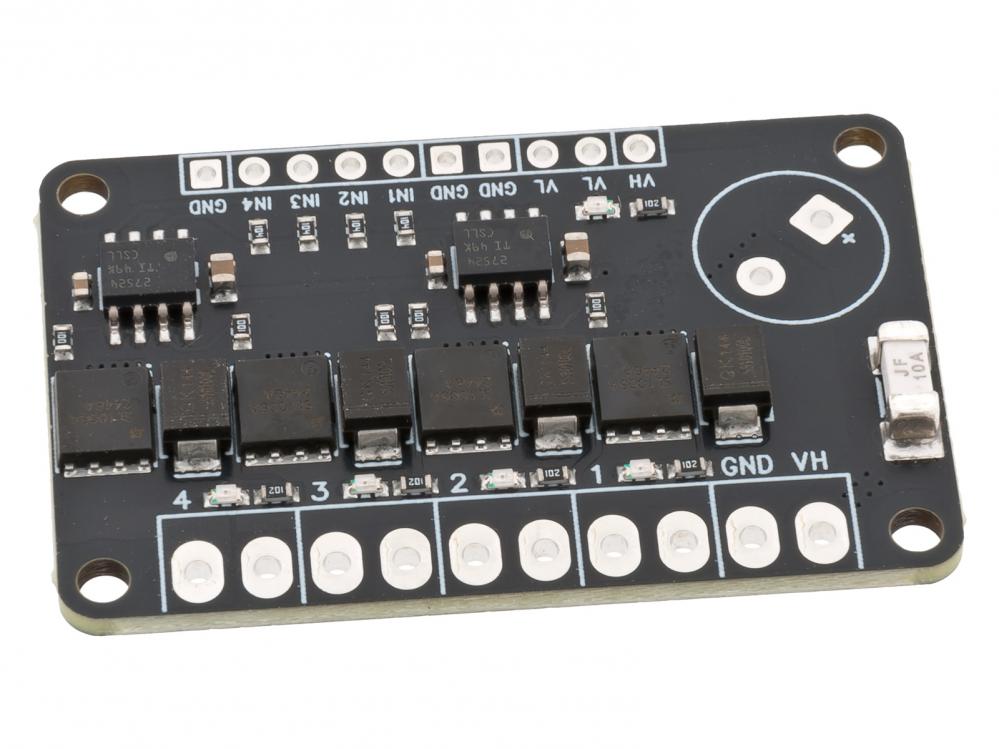

MOSFET drivkort tillverkat och utvecklat av Electrokit. Finns med två (EKM013) eller fyra (EKM014) kanaler. Klarar upp till 50 VDC vid 10A per kanal.

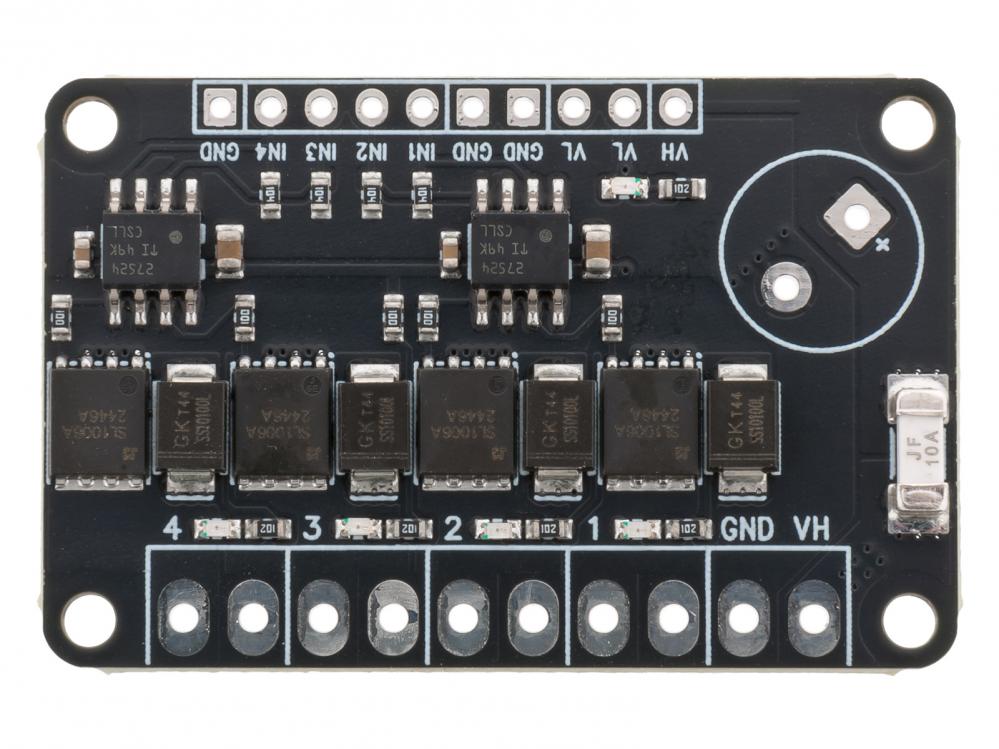

Drivkortet har kraftfulla MOSFET-transistorer för att driva tunga laster. Transistorerna styrs av Gatedrivaren UCC27524 från Texas Instruments som kan slå på och av transistorerna vid höga frekvenser, lämpligt för t.ex. PWM-kontroll.
Modulen har separata spänningsmatningar för gatedrivare och transistorer. Drivaren (VL) kan matas med spänningar från 4.5 till 12 VDC och transistorerna (VH) upp till 50 VDC. Styringångarna kan hantera 3.3 V och 5 V logiknivåer. Observera att VH måste vara lika med eller högre än VL.

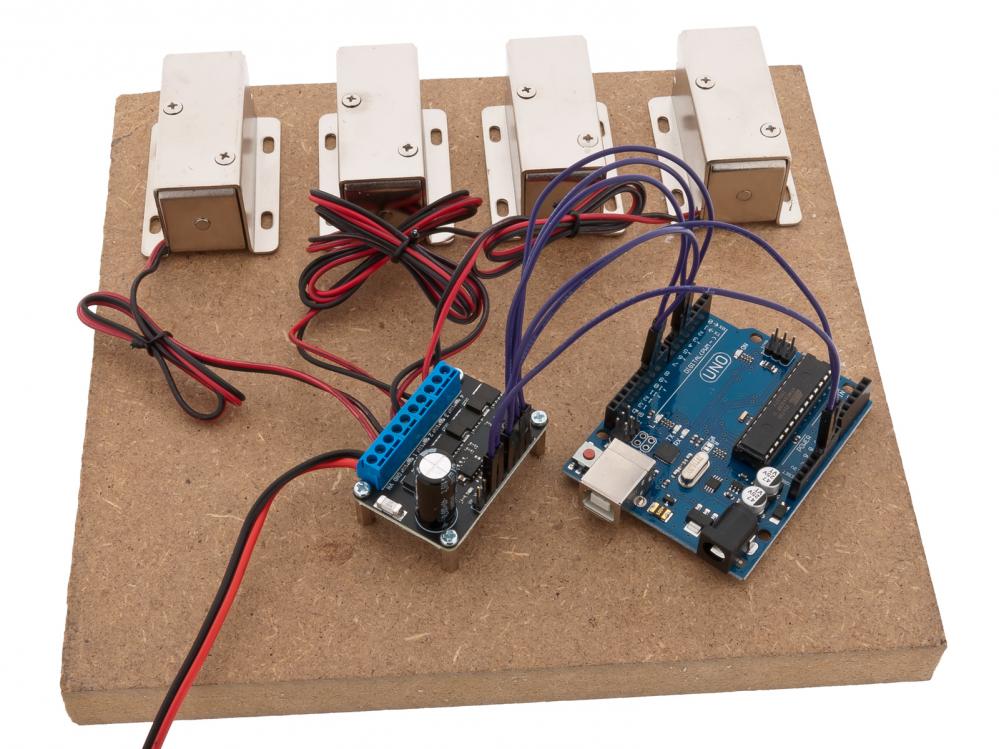

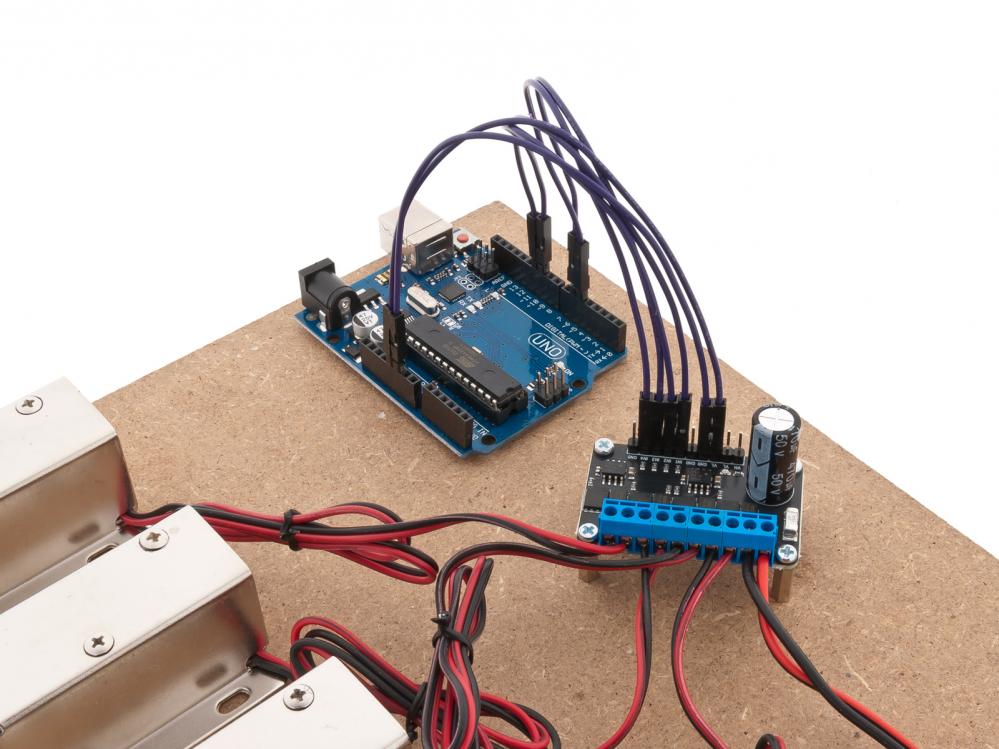

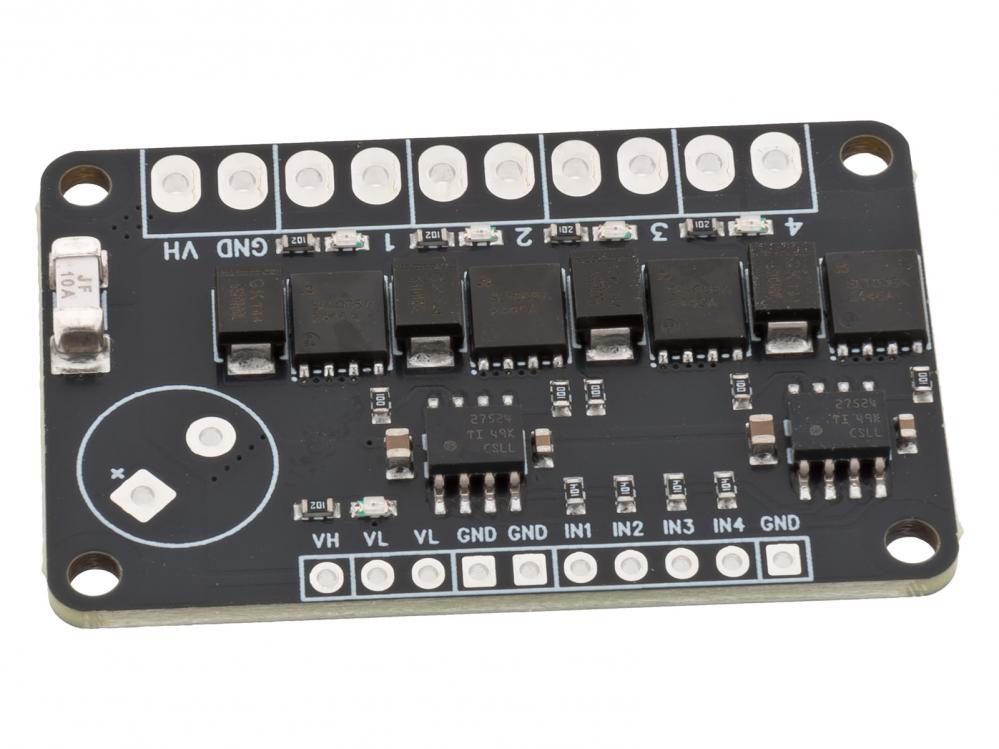

Transistorerna är kopplade som lågsidebrytare och bryter den negativa polen på en ansluten last. Denna lösning fungerar med i princip alla likströmslaster såsom motorer, solenoider, LED-lampor och andra resistiva, induktiva eller kapacitiva laster. Observera att detta kort inte är en full H-bryggedrivare och kan inte driva motorer i båda riktningar. Varje kanal skyddas mot back-EMF med kraftfulla Schottky-dioder som klarar transienter upp till 100V och 175A.
Gatedrivaren UCC27524, kan ge tillräckligt med ström för att ladda transistorerna extremt snabbt. Med en toppström på 5A kan den slå på och av transistorerna vid frekvenser över 1MHz. Stig- och falltider enligt databladet är 6ns respektive 10ns (typ.) med omkring 1ns matchning mellan kanaler. Styringångarna är hysteretiska och dragna till jord med 120 kohm för att säkerställa störningsfri drift under alla förhållanden.

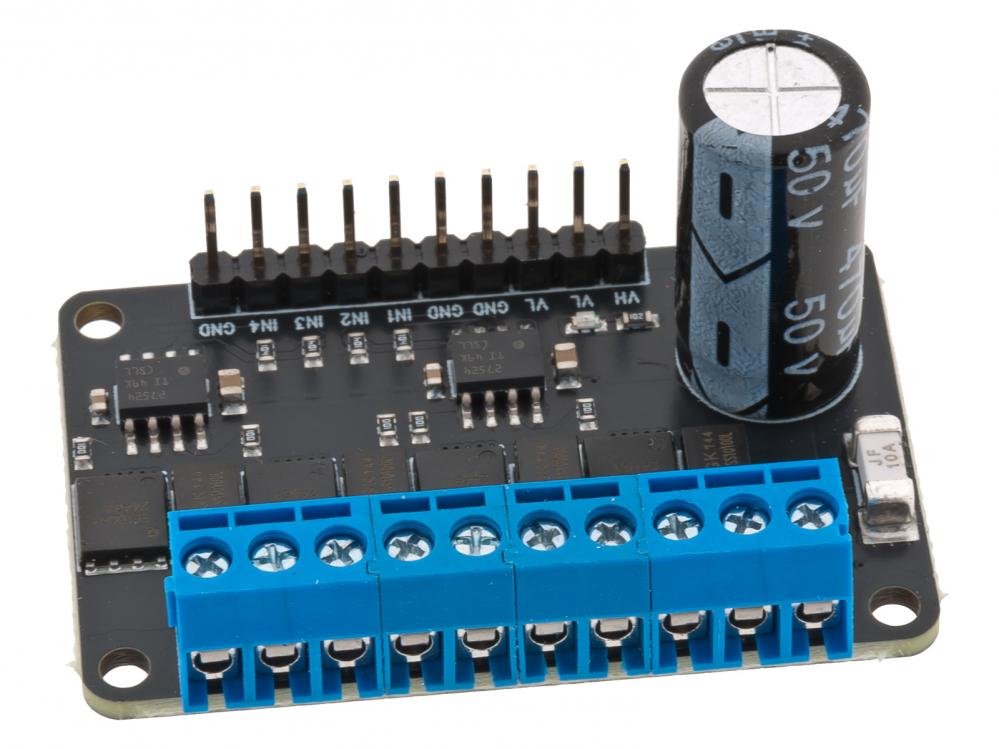

Kortet har plats för att montera en stor bulkkondensator mellan VH och GND. Kondensatorn är vanligtvis inte nödvändig om lasten är liten och strömförsörjningen ansluts med korta ledningar.

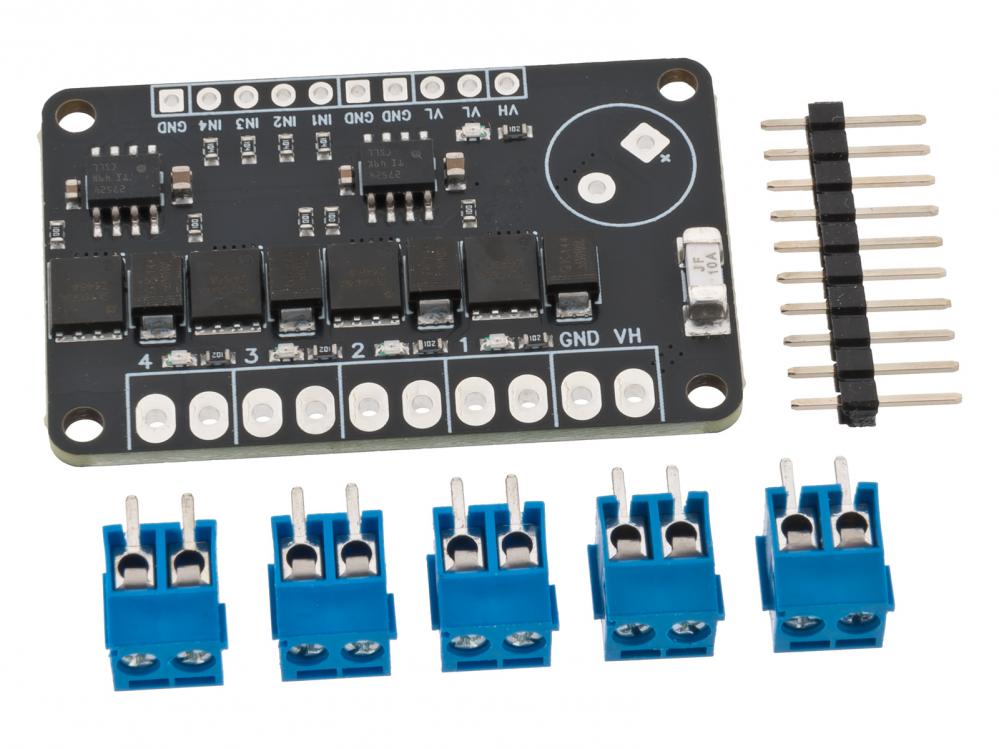

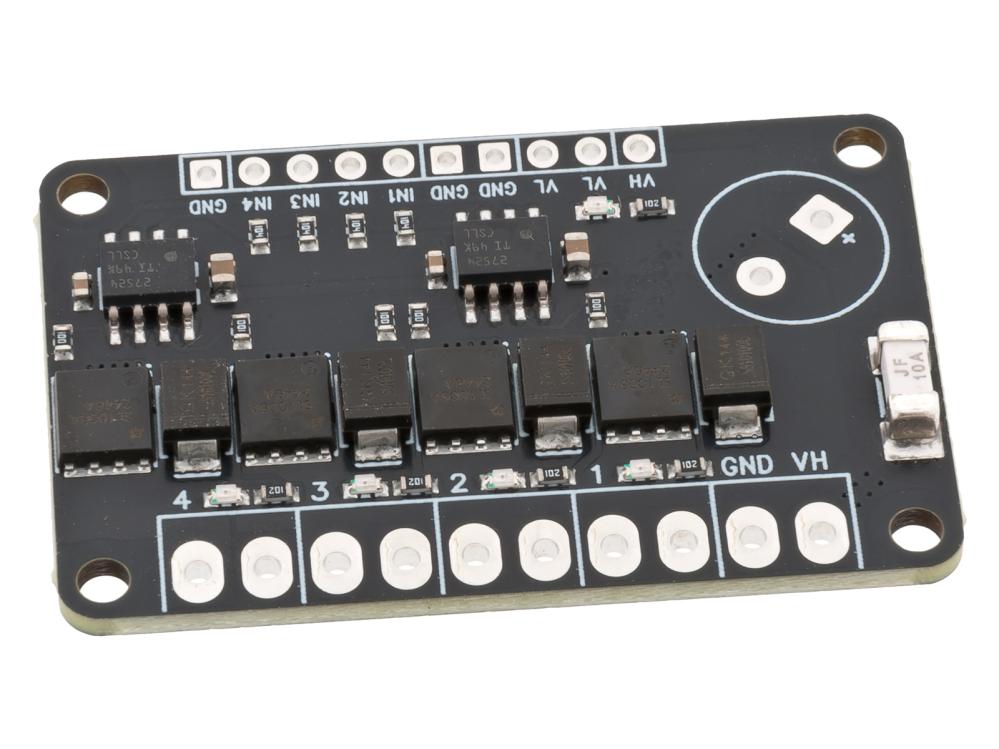

Kortet levereras med alla komponenter monterade. Medföljande skruvplintar och stiftlist behöver lödas fast på kortet.
I förpackningen finns:
- 5x 3.5mm 2-poliga skruvplintar
- 1x 2.54mm 10-polig stiftlist
- 1x 100 uF 50V kondensator

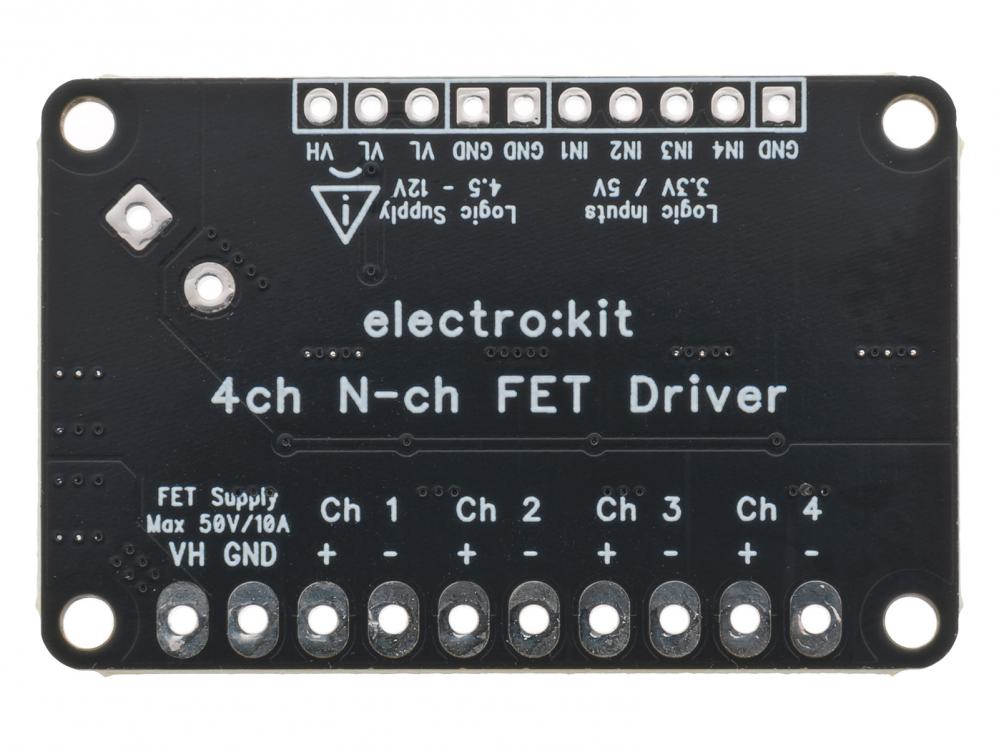

Funktioner:
- Styr likströmslaster med hög hastighet
- Mycket effektiv, nästan ingen värmeutveckling
- Kompakt design
- LED-indikatorer för logikmatning och utgångar
- Enable-ingångar för varje kanal
Specifikationer:
- Matningsspänning VH (FET): 5 - 50 VDC
- Matningsspänning VL (logik): 4.5 - 12 VDC
- Logiknivåer: 3 - 12 V
- FET RDSon: < 5 mOhm
- FET-gränser: 100 V / 100 A
- Mått: 32 x 30 mm
- Monteringshål: c-c 27 x 25 mm / ø2.5 mm
