Produktbeskrivning

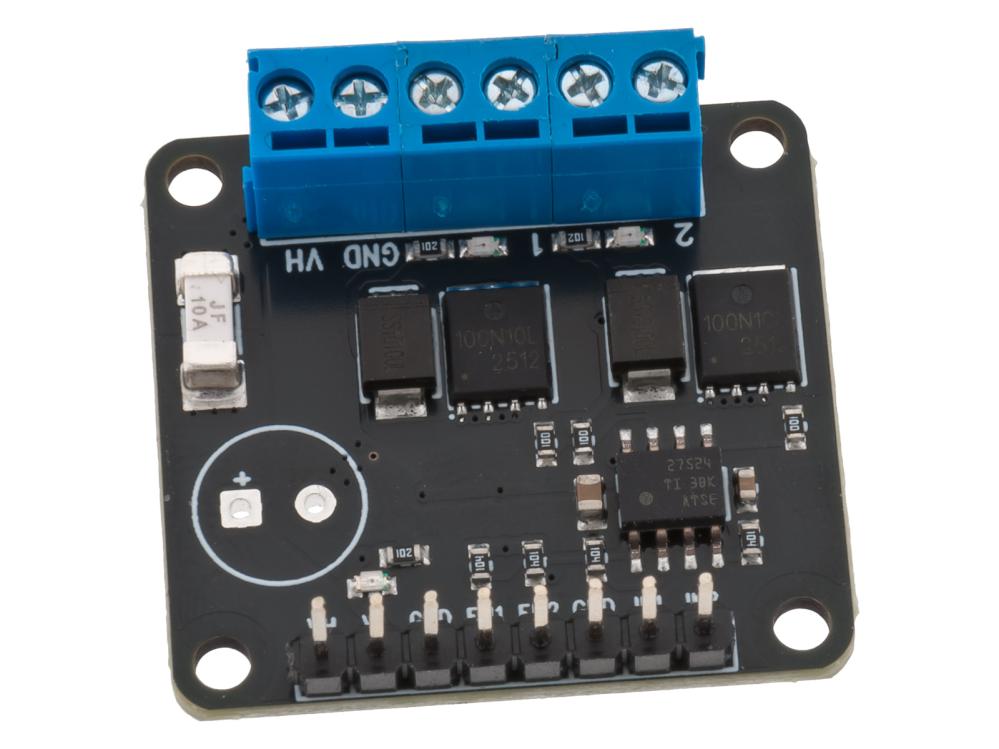

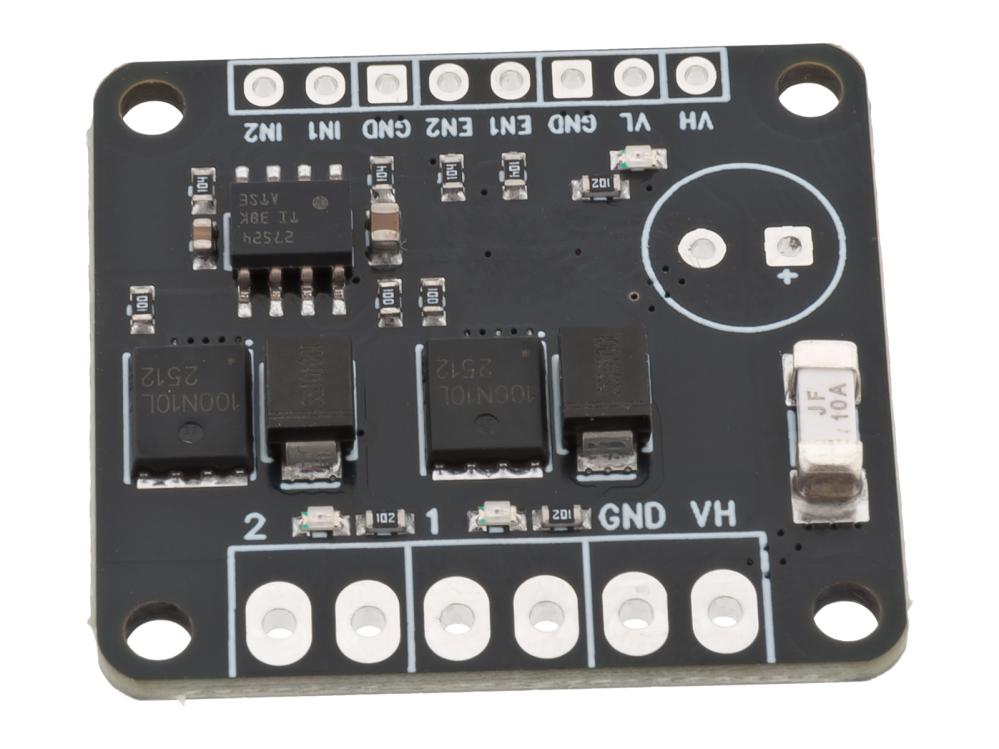

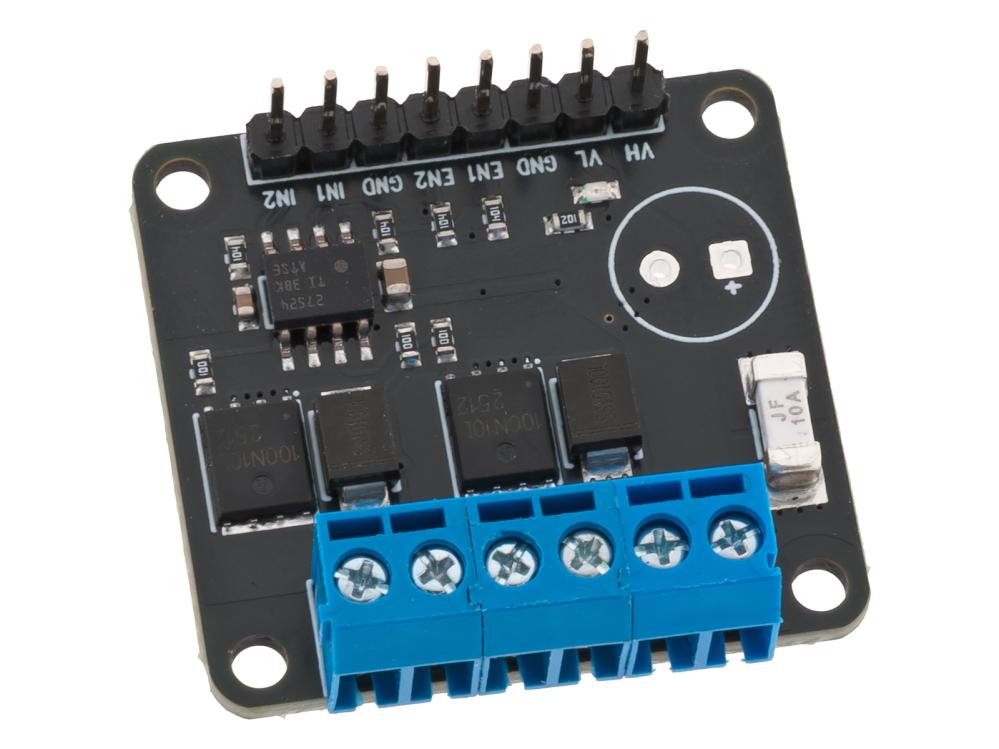

EKM013 och EKM014 är två små moduler med två (EKM013) respektive fyra (EKM014) kraftfulla FET-transistorer för att driva tunga laster. Transistorerna styrs av en Gatedrivare från Texas Instruments som kan slå på och av transistorerna vid extremt höga frekvenser.

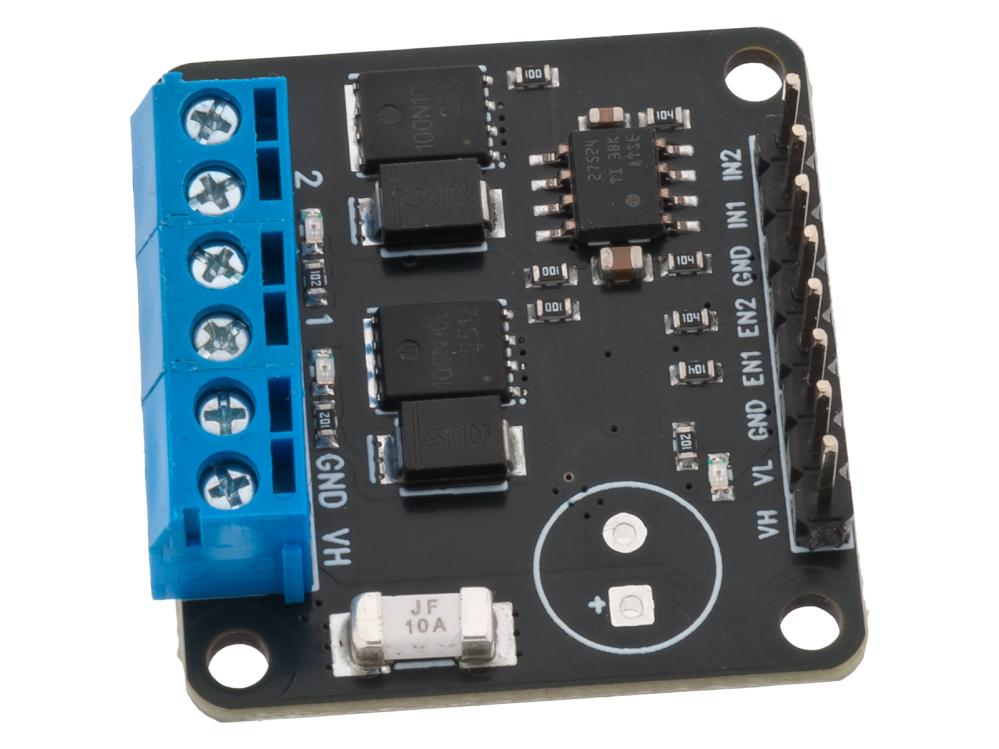

Kortet har separata spänningsmatningar för gatedrivare och transistorer. Drivaren kan matas med spänningar från 4.5 till 12V och transistorerna upp till ca. 50V. Styringångarna kan hantera 3.3V och 5V logiknivåer. Observera att VH måste vara lika med eller högre än VL!
Transistorerna är kopplade som lågsidebrytare och bryter den negativa polen på en ansluten last. Denna lösning fungerar med i princip alla likströmslaster såsom motorer, solenoider, LED-lampor och andra resistiva, induktiva eller kapacitiva laster. Observera att detta kort inte är en full H-bryggedrivare och kan inte driva motorer i båda riktningar. Varje kanal skyddas mot back-EMF med kraftfulla Schottky-dioder som klarar transienter upp till 100V och 175A.
Gatedrivaren, UCC27524, kan ge tillräckligt med ström för att ladda transistorerna extremt snabbt. Med en toppström på 5A kan den slå på och av transistorerna vid frekvenser över 1MHz. Stig- och falltider enligt databladet är 6ns respektive 10ns (typ.) med omkring 1ns matchning mellan kanaler. Styringångarna är hysteretiska och dragna till jord med 120 kohm för att säkerställa störningsfri drift under alla förhållanden.
Kortet har plats för att montera en stor bulkkondensator mellan VH och GND. Kondensatorn är vanligtvis inte nödvändig om lasten är liten och strömförsörjningen ansluts med korta ledningar.

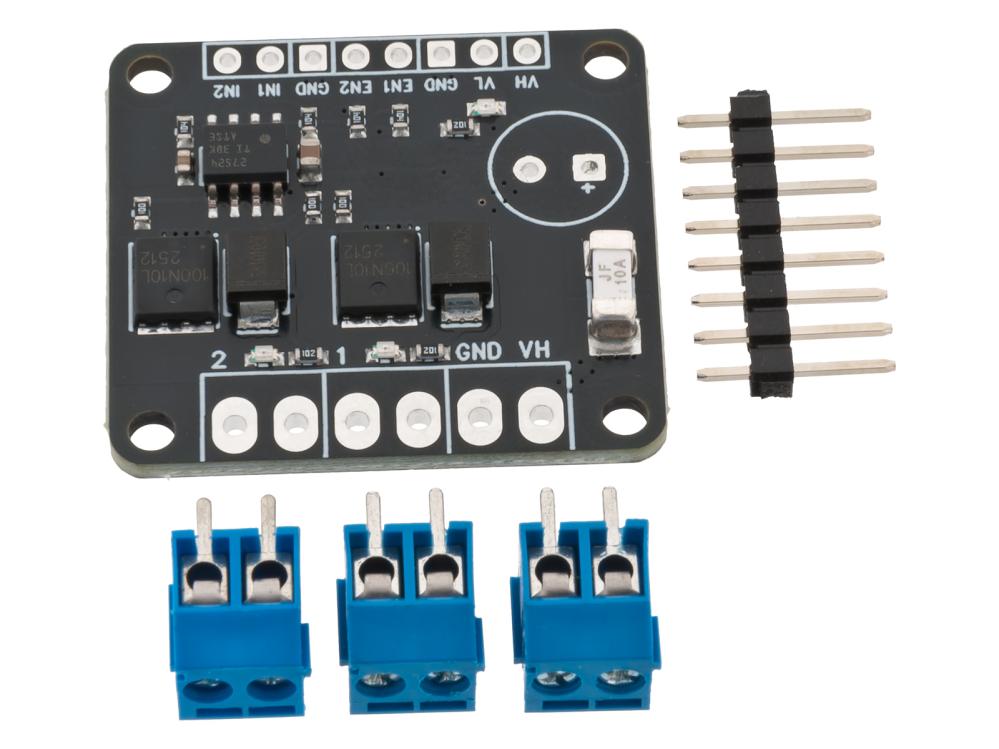

Kortet levereras med alla komponenter monterade. Kontakter medföljer omonterade.
Inkluderad hårdvara:
• 5x 3.5mm 2-poliga skruvplintar
• 1x 2.54mm 10-polig stiftlist
• 1x 100 uF 50V kondensator
Funktioner
• Styr likströmslaster med hög hastighet
• Mycket effektiv, nästan ingen värme
• Kompakt design
• LED-indikatorer för logikmatning och utgångar
• Enable-ingångar för varje kanal
Specifikationer
• Matningsspänning (FET): 5 - 50 VDC
• Matningsspänning (logik): 4.5 - 12 VDC
• Logiknivåer: 3 - 12 V
• FET RDSon: <5 mOhm
• FET-gränser: 100 V / 100 A
• Mått: 32 x 30 mm
• Monteringshål: c-c 27 x 25 mm / ø2.5 mm
