Produktbeskrivning
Drivkort med en kraftfull N-kanal MOSFET. Modulen kan användas för hastighetsreglering (PWM-styrning) av en DC-motor, dimring av LED-lampor och LED-slingor eller för styrning av andra resistiva, induktiva eller kapacitiva laster.
Den inbyggda MOSFET-transistorn har en gate-ingång med mycket låg tröskelspänning, lämplig för direkt styrning från logiksignaler ner till cirka 2V (kompatibel med 3.3V och 5V). Transistorns interna resistans är också mycket låg, vilket möjliggör styrning av stora laster med minimal värmeutveckling.
Modulen har en diod för att skydda transistorn mot transienter från induktiva laster som DC-motorer, solenoider och kontaktorer.
Maximal last beror på kombinationen av spänning och ström. Maximal effekt är dock begränsad till cirka 120W. Se Fig. 8 i databladet för maximala kombinationer av spänning och ström.
Maximal switchfrekvens beror på gatespänningen och tillgänglig drivström för transistorns gate (samt den applicerade spänningen på VIN och strömmen som dras av lasten). Den begränsande faktorn är hur snabbt transistorn kan växla till och från, där en lägre gatespänning och lägre ström gör att transistorn spenderar mer tid i sitt linjära område, vilket leder till värmeutveckling i transistorn. När ingången drivs från en 3.3V GPIO från en vanlig mikrokontroller är maximal frekvens i området 1-2kHz. Med en 5V GPIO, cirka 10-20kHz. Genom att använda en extern småsignalstransistor med en kollektorspänning på 10V kan switchfrekvenser på 100kHz och högre uppnås. För små laster är switchförlusterna mindre kritiska och högre frekvenser är också möjliga, även med 3.3V gatespänning.
Lysdioden på kortet är ansluten till transistorns gate och visar status för transistorutgången.

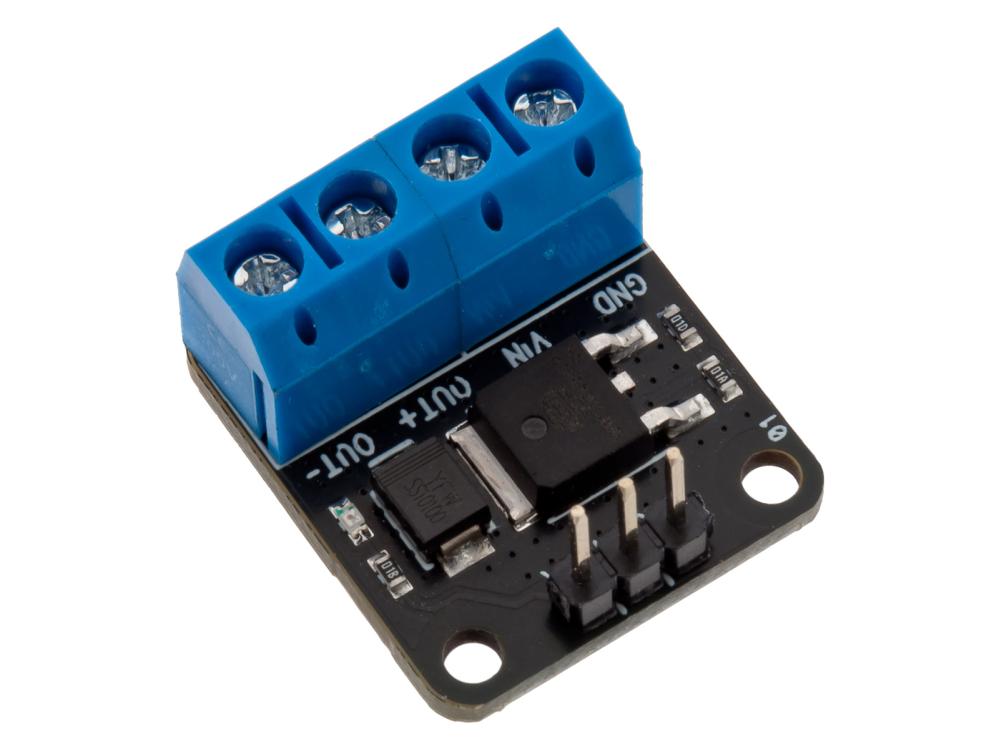

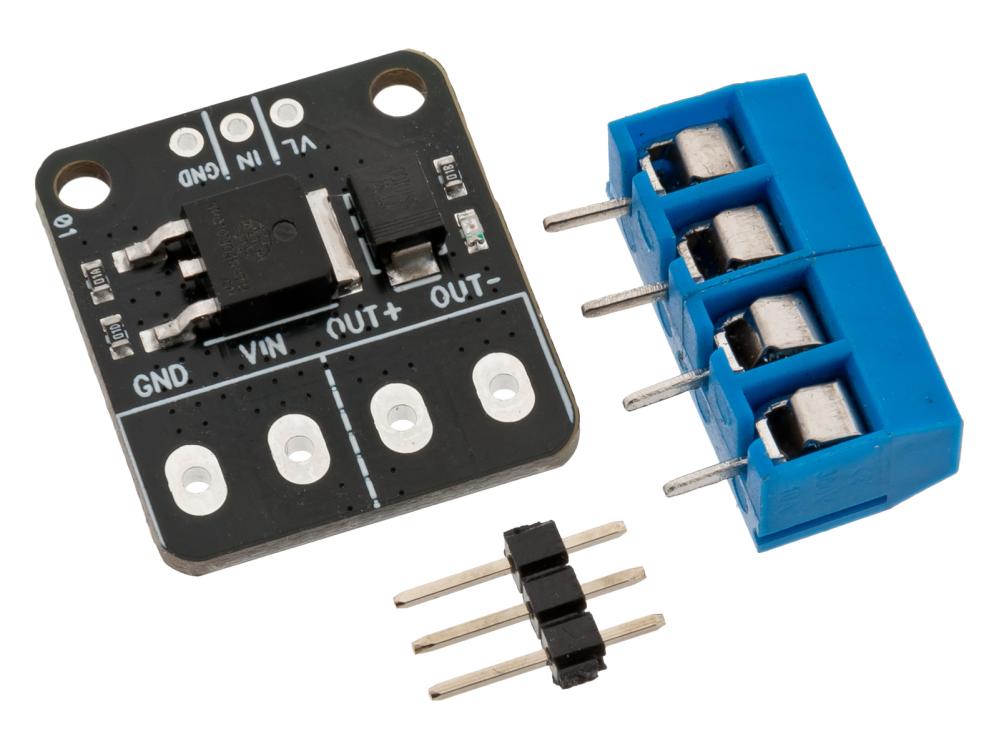

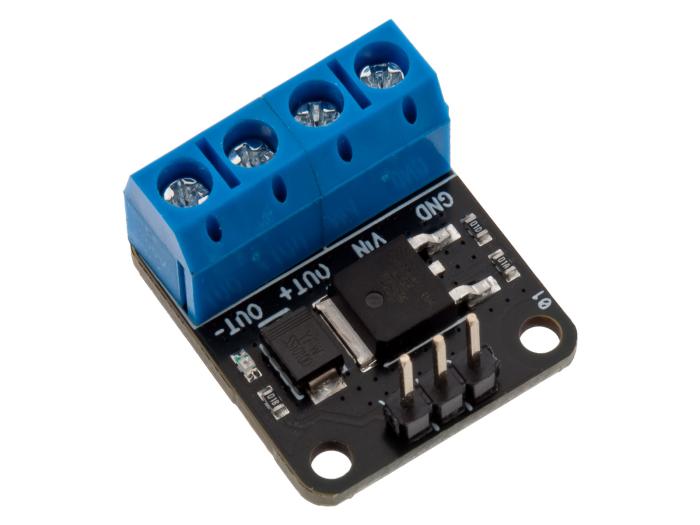

Levereras med 3-pin stiftlist och 4-pol skruvterminal (ej förmonterade).
Funktioner:
- Fungerar med 3.3V och 5V logiksignaler (20V max)
- Driv stora laster med en vanlig mikrokontroller
- Litet format, ingen kylfläns behövs
- Status-LED för transistor
Specifikationer:
- Maximal lastspänning: 100V*
- Maximal lastström: 60A*
- Maximal total effekt: 120W
- Intern resistans: <19mOhm (@ 4.5Vgs)
- Logiknivåer: 2 - 20V

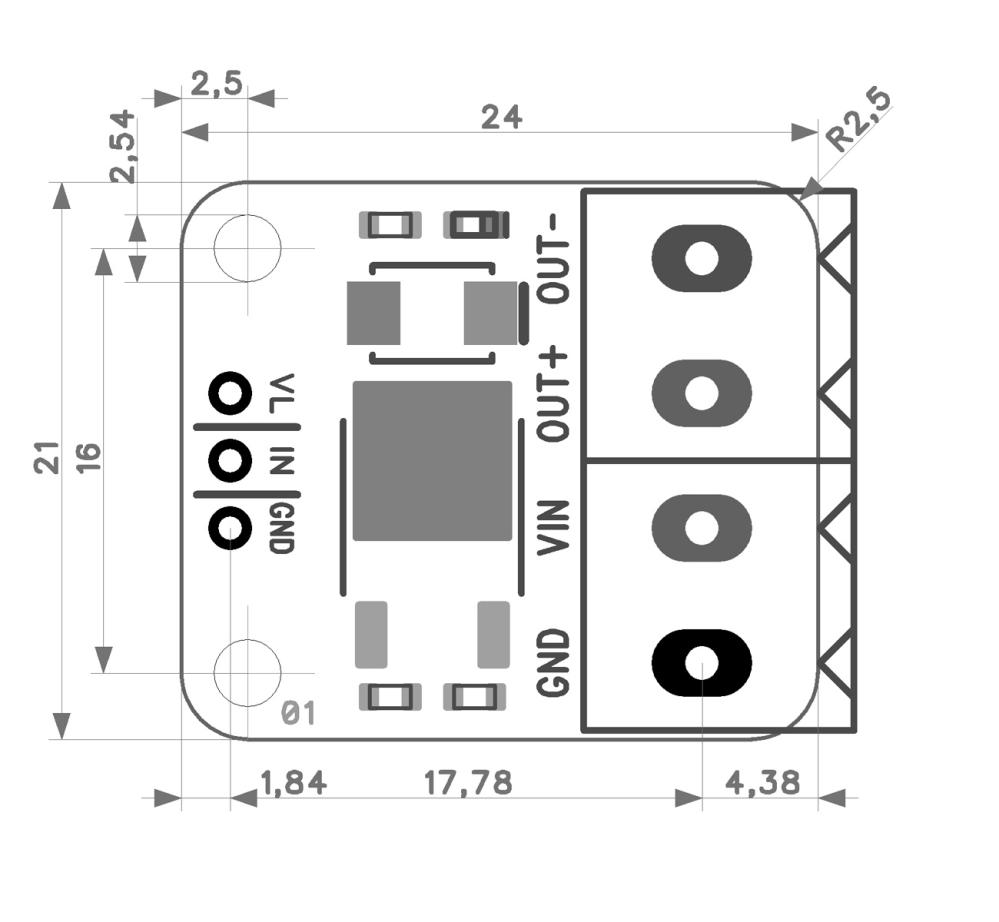

- Monteringshål: ø2.5 mm / c-c 16 mm
- Dimensioner: 24 x 21 mm
* Se Fig. 8 i databladet för safe operating area
