Produktbeskrivning
Arduino Modulino Latch Relay är en kompakt plug-and-play QWIIC-modul som möjliggör säker och effektiv kontroll av externa laster i elektronikprojekt, lämplig för automation, energihantering och styrsystem. Modulen ingår i Arduino Modulino-familjen med QWIIC-anslutna noder som enkelt kopplas till kompatibla mikrokontrollerkort via I²C, vilket förenklar systemintegration utan komplex kabeldragning eller lödning.

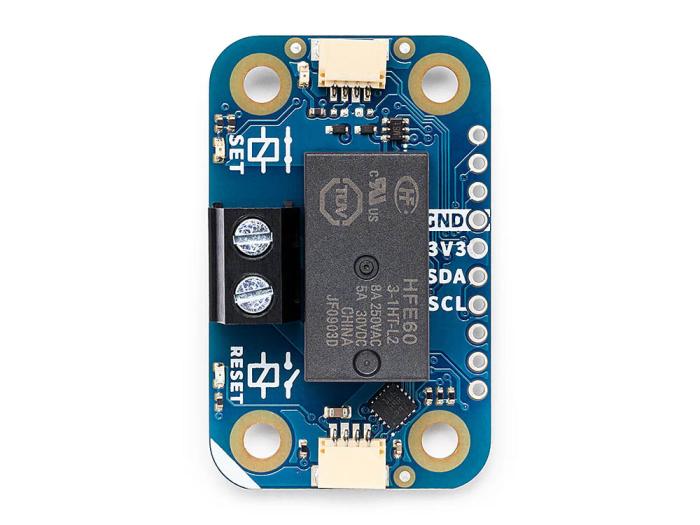

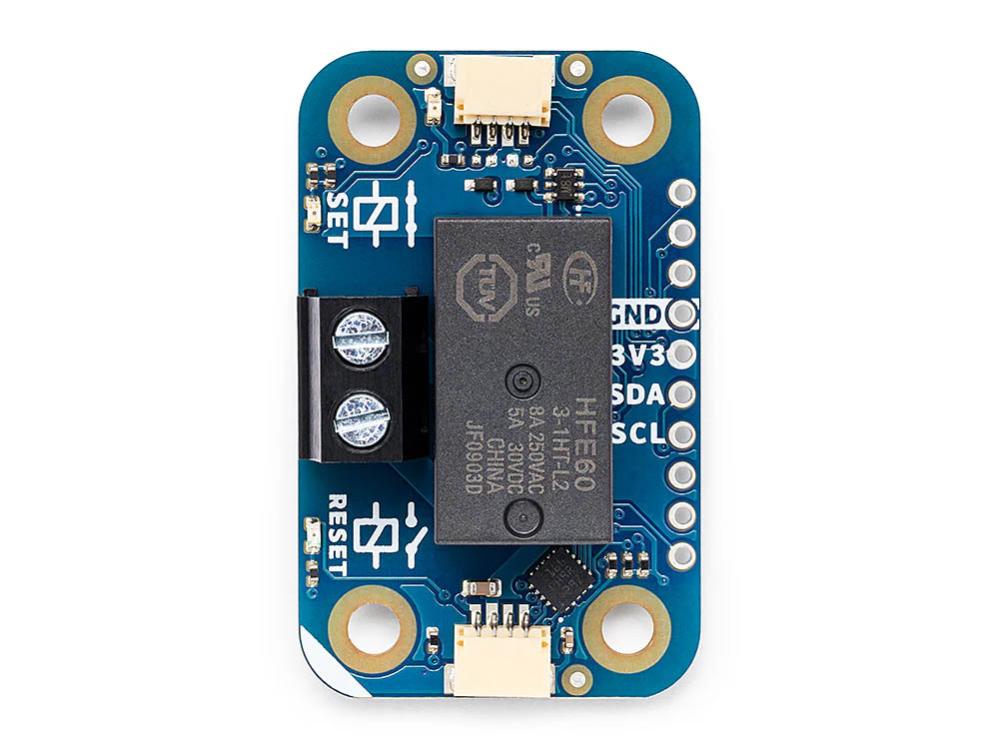

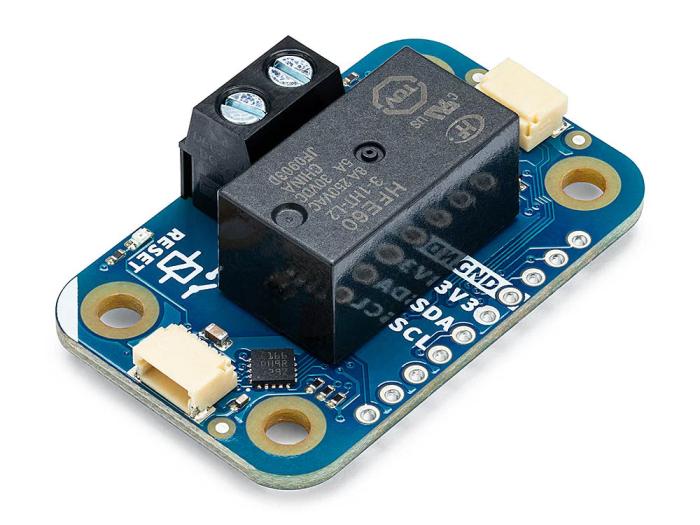

Modulino Latch Relay använder ett bistabilt latching-relä som bibehåller sitt läge (öppen eller sluten) även när drivspänning tas bort, vilket gör modulen lämplig för tillämpningar där stabil lastkontroll behövs över strömavbrott eller omstarter. Styrning av reläet sker digitalt via I²C-gränssnittet och QWIIC-kontakt, vilket underlättar kedjekoppling med andra Modulino-noder i samma system.
Modulen är designad för drift vid 3.3 V genom QWIIC-anslutningen och kan användas för att slå till och från DC-laster upp till nivåer anpassade för reläets specifikationer, ofta inom automation och energibesparingsprojekt där extern lastkontroll krävs. Officiella bibliotek och exempel finns tillgängliga för Arduino-miljön, vilket förenklar programmering och integration i både prototyper och produktionsnära lösningar.
Modulino Latch Relay är användbar i system där du behöver pålitlig kontroll av komponenter som motorer, pumpar, belysning eller andra DC-drivna laster, och där bibehållet reläläge efter strömfrånvaro är värdefullt. Reläet är TUV-godkänt för AC-laster (250 VAC / 8A), dock har Arduino valt att endast CE-märka produkten för DC-användning (30 VDC / 5A).
Arduino Modulino-serien omfattar en rad plug-and-play-moduler som enkelt kan anslutas till exempelvis Arduino Uno R4 WIFI eller andra mikrokontrollers med stöd för Qwiic. Med modulen Arduino Nano Carrier (41024622) får hela Arduino Nano-familjen smidig tillgång till Qwiic.
Vad är Qwiic? Det är en standard med färdigkopplade kablar och kontakter som använder I²C-bussen. Det finns flera kontaktstandarder för I²C, men Qwiic är den vanligaste och mest spridda. Exempel på tillverkare som använder Qwiic är SparkFun, Arduino, Adafruit och Electrokit.

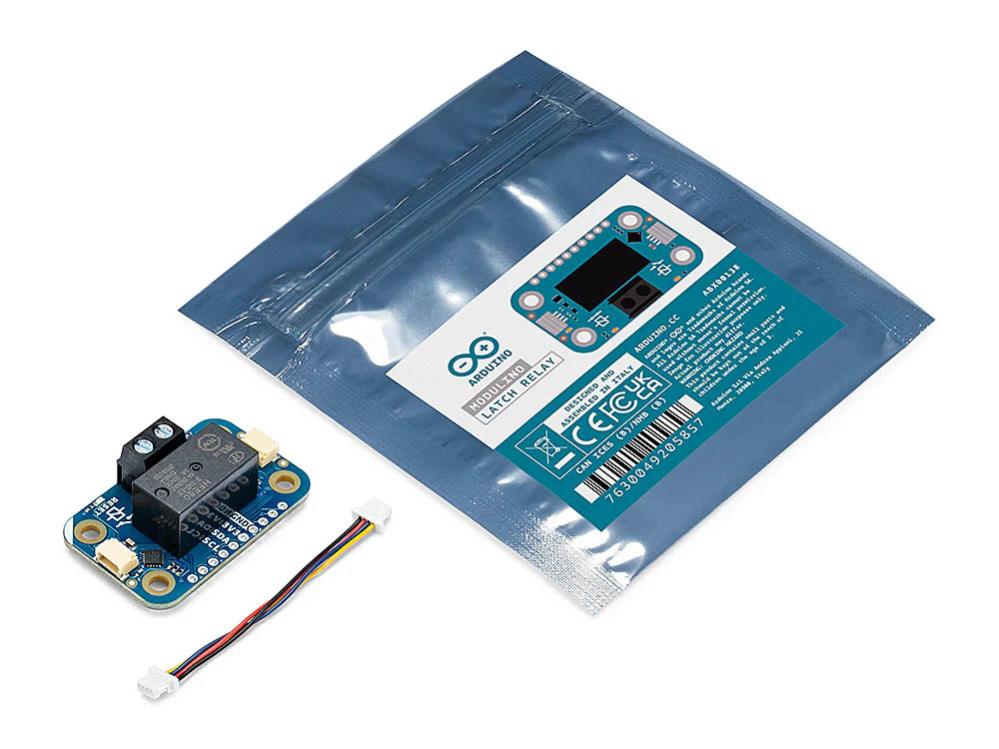

Det som gör Qwiic enkelt är att inkoppling sker med en färdig 4-tråds-kabel (en Qwiic-kabel medföljer alla Modulino-moduler). Modulino-modulerna har två Qwiic-kontakt-uttag, vilket gör det enkelt att koppla dem i en kedja efter varandra (daisy chain). Praktiskt vid användning av flera moduler i samma projekt. Inget behov av kopplingsdäck eller lösa kopplingskablar föreligger.
Qwiic lämpar sig särskilt väl för utbildningssyften, där fokus ligger på programmering av sensorer och styrning, och där man väljer att introducera kopplingsdäck och kopplingskablar i ett senare skede.
Det går utmärkt att kombinera Qwiic-moduler från olika tillverkare. Enkelheten med användningen av Qwiic är påtaglig.
Om Arduino Modulinos:
- Färdig exempelkod
- Både nybörjare och erfarna utvecklare kan implementera avancerade funktioner med hjälp av förkonfigurerade mallar för Arduino Cloud och det dedikerade Modulino-biblioteket, som stöder både Arduino C++ och MicroPython.
Modulino-moduler
- Plug-and-play-anslutning: Anslut Modulino-moduler snabbt till Arduino UNO R4 WIFI- eller Nano-kort med hjälp av Nano Connector Carrier för snabb och pålitlig integration.
- Smidig utbyggnad: Lägg enkelt till nya sensorer, ställdon eller styrmoduler i kedja efter varandra.
- Sömlös integration i Arduino-ekosystemet: Dra nytta av Arduinos programvara, molnverktyg och communitystöd för att förenkla utvecklingen.
