Produktbeskrivning

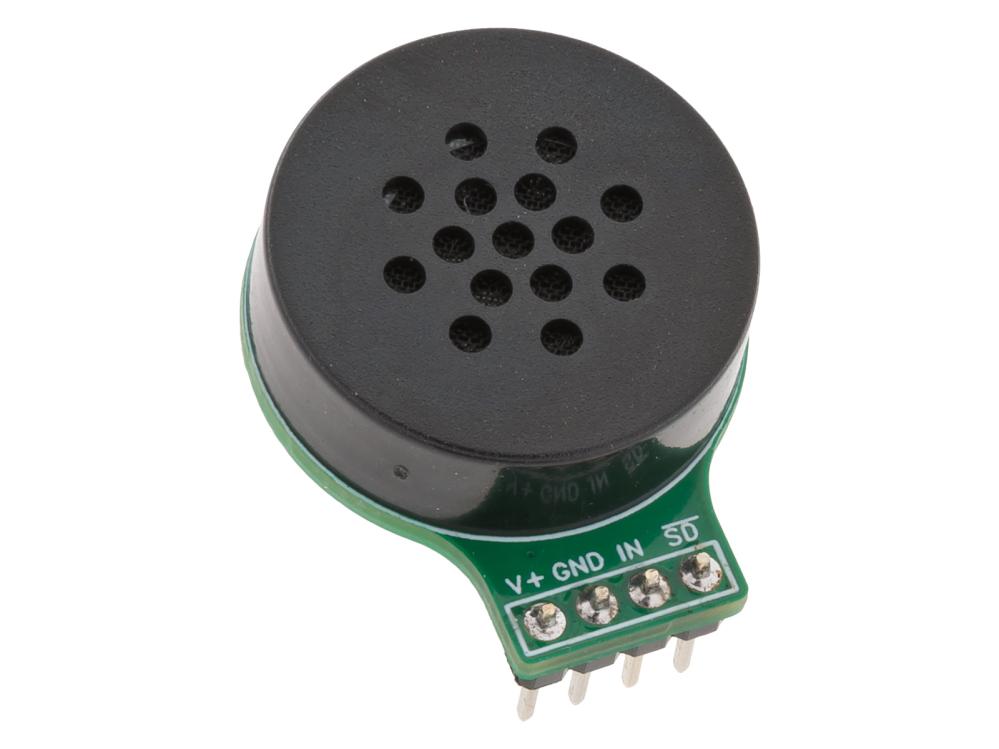

Förstärkare med högtalare för kopplingsdäck. EK033 är SMD-byggsats från Electrokit. Baserad på klass-D-förstärkaren PAM8302A (som är en välkommen uppdatering till den klassiska LM386). Levereras med samtliga nödvändiga komponenter för att bygga en enkel, lågförbrukande ljudförstärkare med integrerad högtalare. Lösningen är anpassad för kopplingsdäck (Breadboard friendly) och är särskilt lämpad för undervisning, prototyputveckling och experiment.

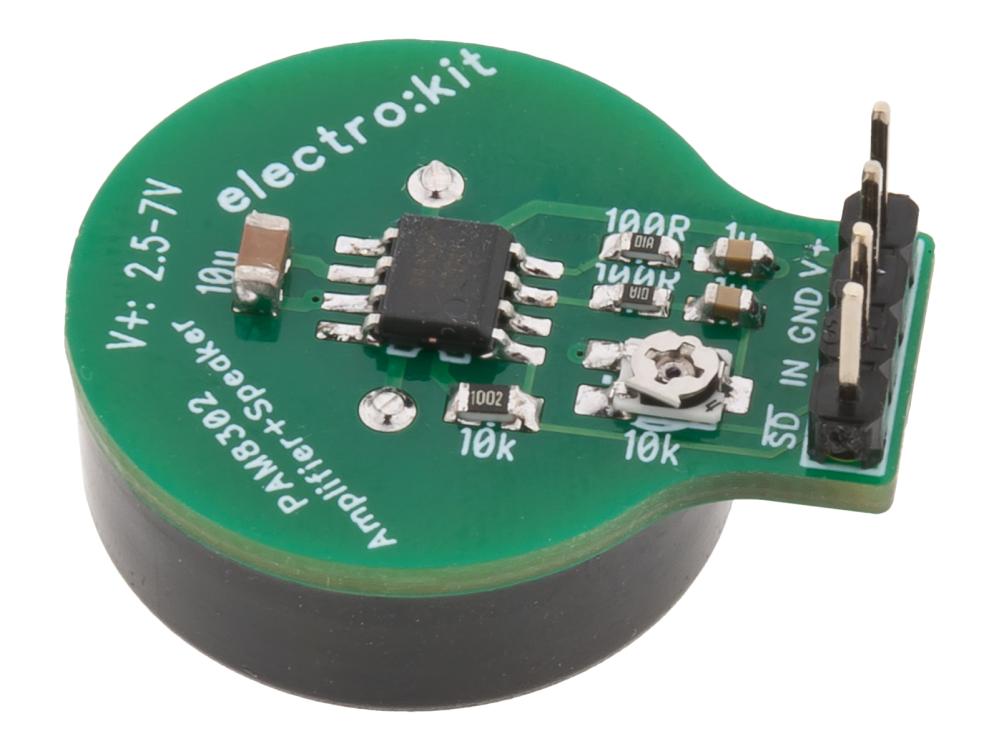

Byggsatsen levereras med 8st SMD-komponenter och en 23 mm högtalare. En trimpotentiometer för justering av förstärkningen finns på kortets baksida. Extern volymkontroll kan implementeras med en potentiometer eller ett fast motstånd i serie med insignalen. Shutdown-funktionen (SD) möjliggör lågströmsläge genom att koppla signalen till GND.
Funktioner:
- Analog Klass-D förstärkare med låg effektförbrukning
- Drivspänning: 2 – 5.5 V DC
- Låg strömförbrukning: 4 mA i viloläge och 0.5 mA i avstängning
- Max uteffekt: 2.5 W (beroende på matning och last)
- Förinställd förstärkning via trimpotentiometer
- Möjlighet till signalmixning via passiva komponenter
- Shutdown-funktion för energisparläge

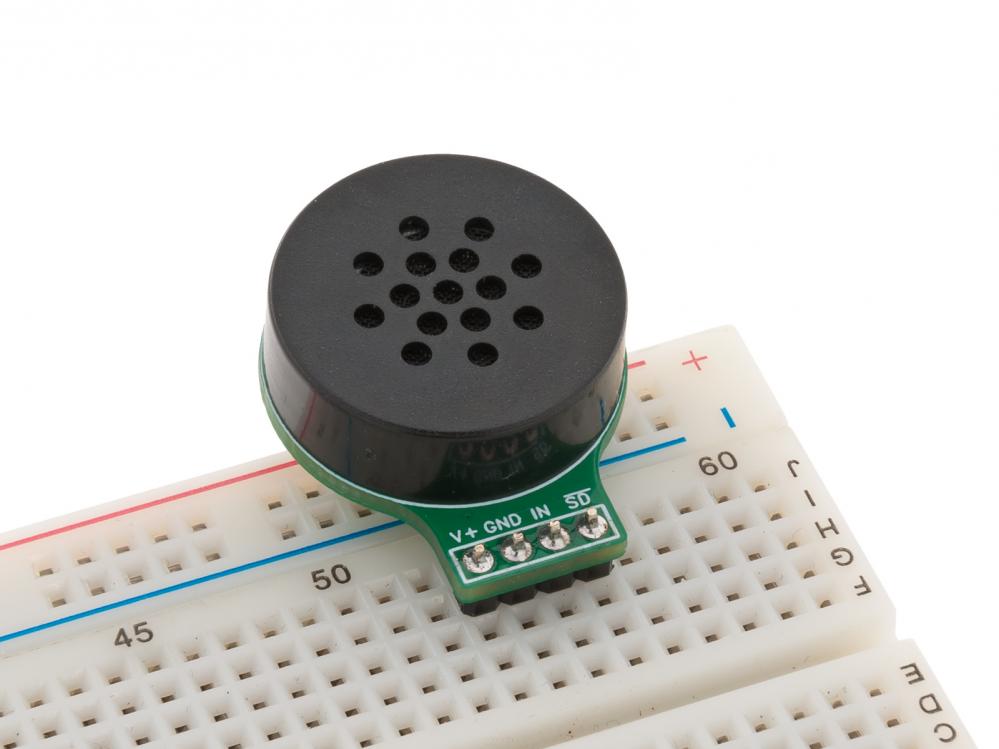

- Anpassad för kopplingsdäck
Specifikationer:
- Högtalare: Ø23 mm, 8 Ω, 0.1 W
- Mått (PCB): 23,5 × 29 mm
- Montering: Ytmonterade komponenter (SMD), hålmonterad högtalare och stiftlistlist
- Komponenter med standardformat (0603 och 0805)
Ingående komponenter:
- PAM8302A förstärkarkrets
- Kondensatorer: 1 µF (x2), 10 µF (x1)
- Motstånd: 10 kΩ (x1), 100 Ω (x2)
- Trimpotentiometer: 10 kΩ TC33X
- Högtalare: Ø23 mm, 8 Ω, 0,1 W
Användningsområden:
- Ljudfunktion i små system och prototyper
- Utbildningssyfte i löd- och elektronikövningar
- Enkel förstärkarfunktion för mikrocontrollersystem
