Produktbeskrivning

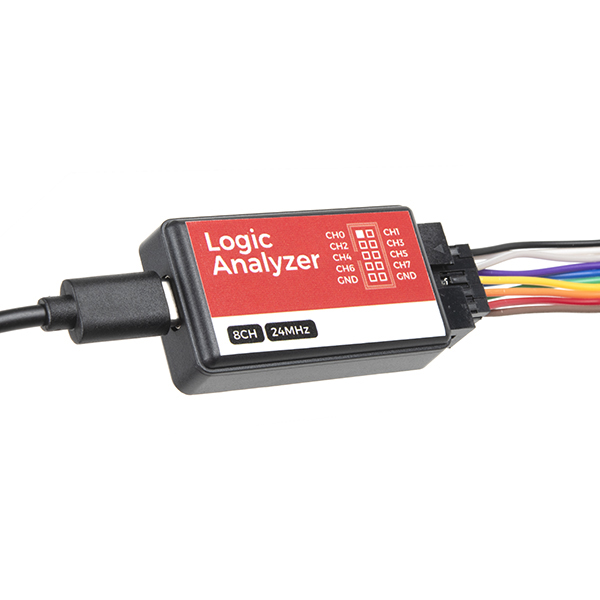

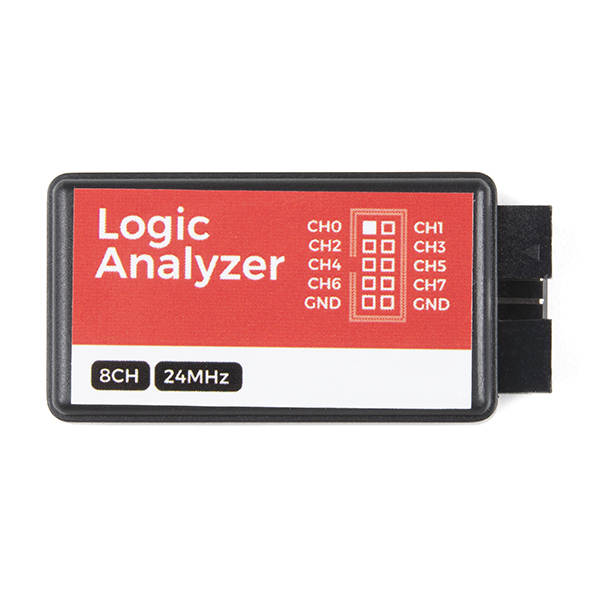

USB-logikanalysator med 8 kanaler och stöd för samplingshastigheter upp till 24 MHz. Den är avsedd för felsökning och analys av digital kommunikation som UART, I2C och SPI. Analysatorn fungerar med 3.3V- och 5V-system och används tillsammans med PulseView/sigrok för signalanalys. PulseView är en plattformsoberoende programvara med öppen källkod för signalanalys. PulseView är det grafiska användargränssnittet till sigrok. Det är den programvara man normalt använder för att visa och analysera signalerna visuellt. Nu kan du ta reda på baudfrekvens hos en UART, ta reda på vilken data du får från sensorer, undersöka vad en apparat du ska reparera ger ifrån sig för signaler, etc.
Specifikationer:
- Kanaler: 8
- Samplingshastighet: upp till 24 MHz, konfigurerbar ned till 20kHz
- Ingångsspänning: max 5.25V
- Logisk hög nivå: minst 2.0V
- Logisk låg nivå: max 0.8V
- Ingångsimpedans: >100kΩ, 5pF
- Matning: USB
- Anslutning: USB-C
- Programvara: stöd för sigrok/PulseView
- Plattformsstöd: Windows, Mac OS X, Linux, Android m.fl.
- Dimensioner: 54.7 x 27.4 x 14.1 mm

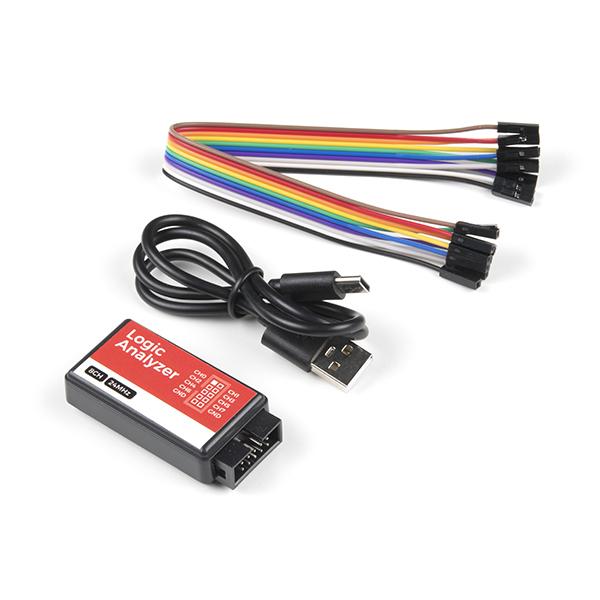

- Medföljer: 10-ledare dupont kopplingskablar hane till hona samt USB-C till USB-A-kabel
