Produktbeskrivning
Mycket kraftfull och ultrakompakt lödstation. Hela 200W maximal effekt från en lödstation som bara väger 308g. TS1M är användbar både som ordinarie lödstation och som ett portabelt komplement.
Temperatur och andra inställningar styrs med två knappar och ett scrollhjul i ett enkelt och intuitivt interface. Tre minnen för att spara temperaturer gör det lätt att växla mellan temperaturer för t.ex. olika typer av tenn, för montering eller avlödning, osv.
Stationen har en OLED-display som kan visa temperatur, spänning in och effektuttag med siffror, eller visa en vågform över uppmätt temperatur.
Förutom kontakter för lödkolv och spänningsmatning har stationen också anslutningar för temperaturprob (för kalibrering av spetsar) och en kabel för att aktivera viloläget. I viloläget sänker stationen temperaturen (vilotemperaturen går att ställa in), vilket ger minskad oxidering av spetsarna, och en mycket längre livslängd än om temperaturen hade varit konstant. Viloläget aktiveras när spetsen ansluts till vilo-ingången (via stället).
TS1M använder aktiva spetsar (s.k. cartridges), vilket ger snabb uppvärmning och högsta precision i temperaturregleringen. Spetsarna värms upp till 300 grader inom några sekunder. Den aktiva tekniken innebär också att stationen snabbare kan skjuta till extra kraft när det behövs. Det betyder att spetsens temperatur inte hinner sjunka lika mycket som en traditionell spets hade, vilket ger mindre overshoot och kortare total värmtid. Detta i sin tur ger snabbare och mer exakta lödningar, med minskad risk för värmeskador på mönsterkort, kopparbanor och komponenter.
Lödstationen har två skruvfästen, och kan t.ex. fästas i en hylla. Displayens vänds automatiskt beroende på stationens orientering – vänsterhänta användare kan ha lödkolvens kabel åt vänster utan att behöva läsa uppochner.
Observera att detta bara är själva stationen TS1M - lödkolv och nätdel ingår inte, utan måste köpas separat. Ett ställ för kolven bör också köpas till.
Lödkolvar:
Det finns två lödkolvar att välja mellan, en mindre och en större (se relaterade produkter). Stationen identifierar automatiskt vilken kolv som är ansluten och begränsar effekten till vad kolven tål.
Byten av spetsar går fort, utan att man behöver skruva. Med rätt verktyg (så man inte bränner sig!) är det bara att dra av spetsen och stoppa in den nya. Detta gör det lätt att byta till den bästa spetsen för ändamålet.

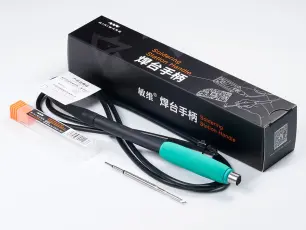

Den mindre, T210, är begränsad till 100W, men har finare (mindre) spetsar som tillbehör. Lämplig för allmän lödning och mikrolödningar, ytmontering, rework m.m. Både lödpennan och spetsarna är kortare, vilket ökar underlättar precisa lödningar av små komponenter. Spetsarna för T210 kallas ofta C210-spetsar (eller cartridges).

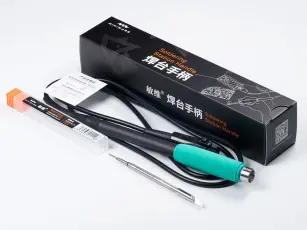

Den större heter T245 och tar spetsar som klarar 200W effekt, men kan inte använda de minsta spetsarna. Den lämpar sig mer för allroundlödning och stora jordplan, lödning till chassi, m.m. Både penna och spetsarna är större, för bästa värmeöverföring till större komponenter. Spetsarna för T245 kallas ofta C245-spetsar (eller cartridges).
Lödkolvarna är kompatibla med bland annat Miniwares lödspetsar. Kabeln till lödkolvarna är ca 100cm lång.
Strömförsörjning:
Spänningsmatas med USB-C PD 3.1 eller 12-28VDC, på en vanlig 5.5 x 2.5mm DC-kontakt. Strömförsörjningar med lägre än 100 eller 200W räcker gott för många användningsområden, men de begränsar såklart maxeffekten. I praktiken ger en kraftig strömförsörjning snabbare temperaturreglering.
Vid normalt bruk används knappast maximal effekt, ens med 100W-spetsarna – maximalt effektuttag uppnås t.ex. om man doppar spetsen i ett glas vatten, eller värmer ett massivt jordplan. Den kontinuerliga förbrukningen är betydligt lägre. Detta gör att man bör kunna använda kablar och kontakter med lägre märkeffekt, eftersom maxuttaget bara uppnås korta stunder, och mycket sällan.
Följande medföljer:
TS1M lödstation
Tre olika kablar för viloläget: (anslutning på TS1M är ett 4mm bananjack)
Temperatursensor
USB-C-kabel med flexibel silikonisolering (ca 100 cm lång)
Manual
