Produktbeskrivning

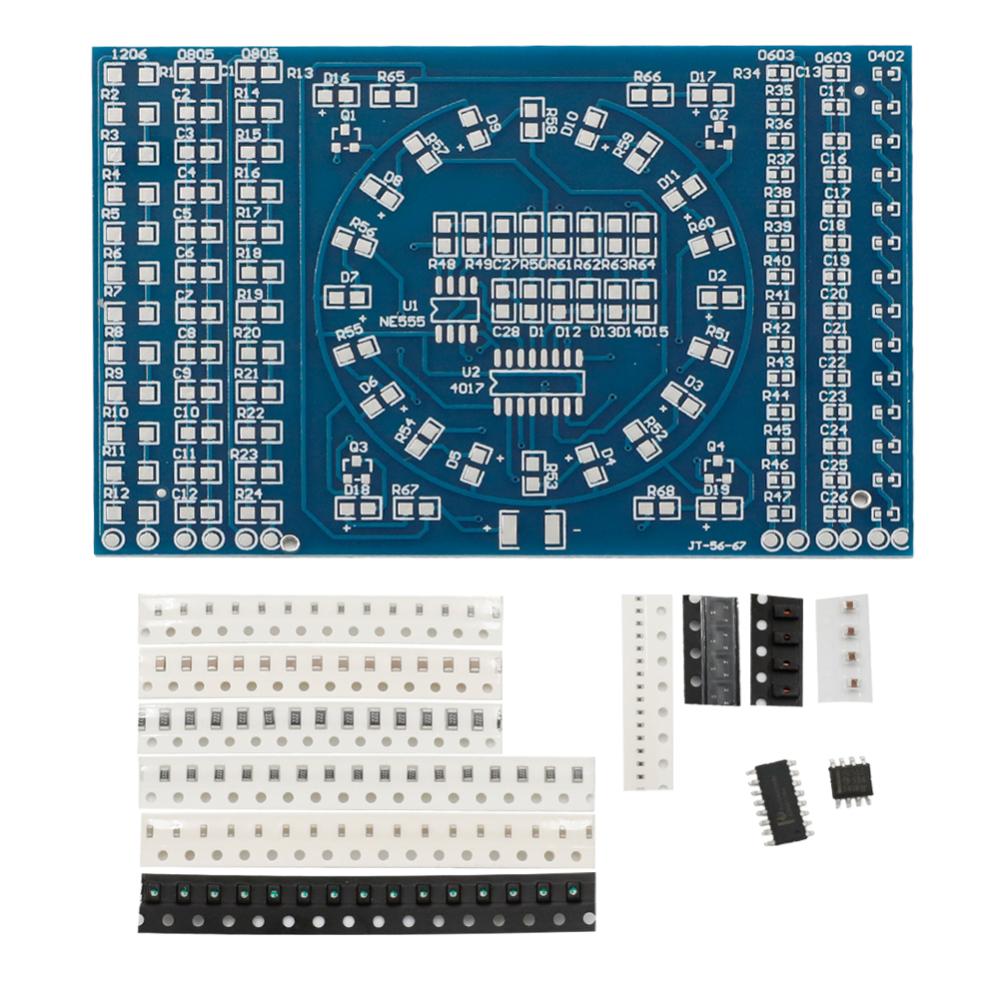

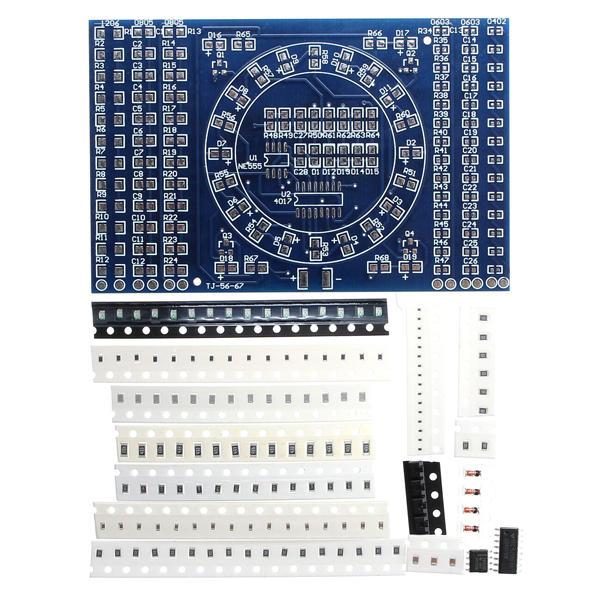

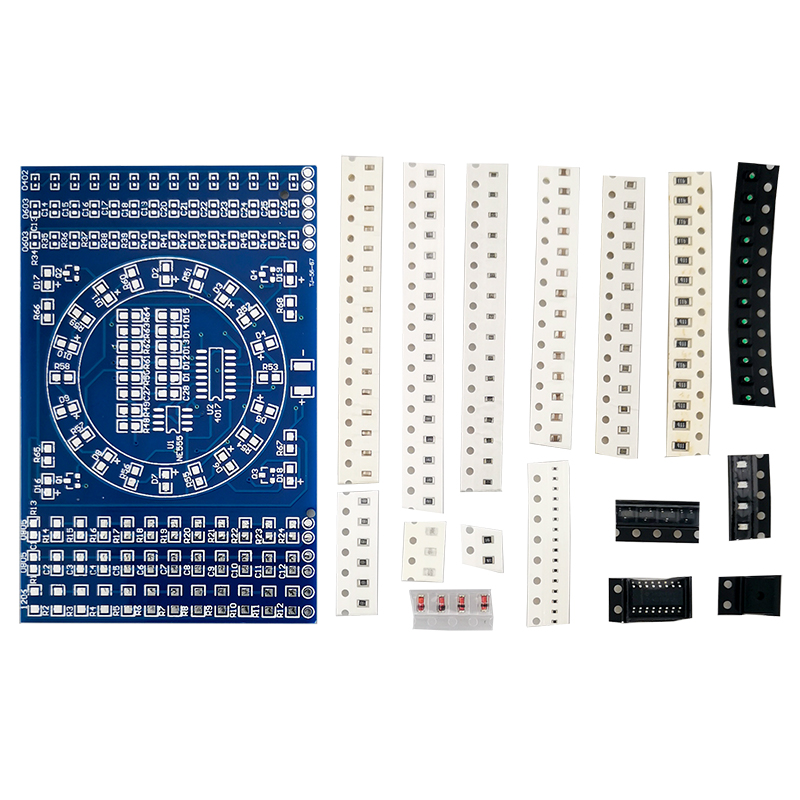

Kit för övning av SMD-handlödning. Perfekt sätt att lära sig att löda olika typer av SMD-komponenter. Satsen innehåller ett PCB och 125 komponenter. Innehåll: 0402, 0603 och 0805 resistorer/kondensatorer. 1206 MELF-dioder, 0805 lysdioder, SOP8 och SOP16 IC-kretsar. Lödövningarna går från enkel nivå (1206) till riktiga utmaningar (0402). Komponenterna sitter placerade i grupper med olika storlekar. Bonus, om du är riktigt skicklig och lyckats väl med alla 274 lödpunkter kan 3-12V DC anslutas och du har byggt ett fungerande rinnande ljus. Se projektet som en lödövning hellre än en byggsats då långt ifrån alla får byggsatsen att fungera efter första byggförsöket.
För att lyckas med SMD-lödning rekommenderas: En lödpenna med fin spets, tunt lödtenn (gärna 0.6 mm eller mindre) flussmedel, förstoringsarmatur med bra belysning och tålamod.
Specifikationer:
- PCB storlek: 90 x 60 mm
- Drivspänning_ 3 - 12 V
- Antal komponenter: 125
- Antal lödpunkter: 274
