Produktbeskrivning

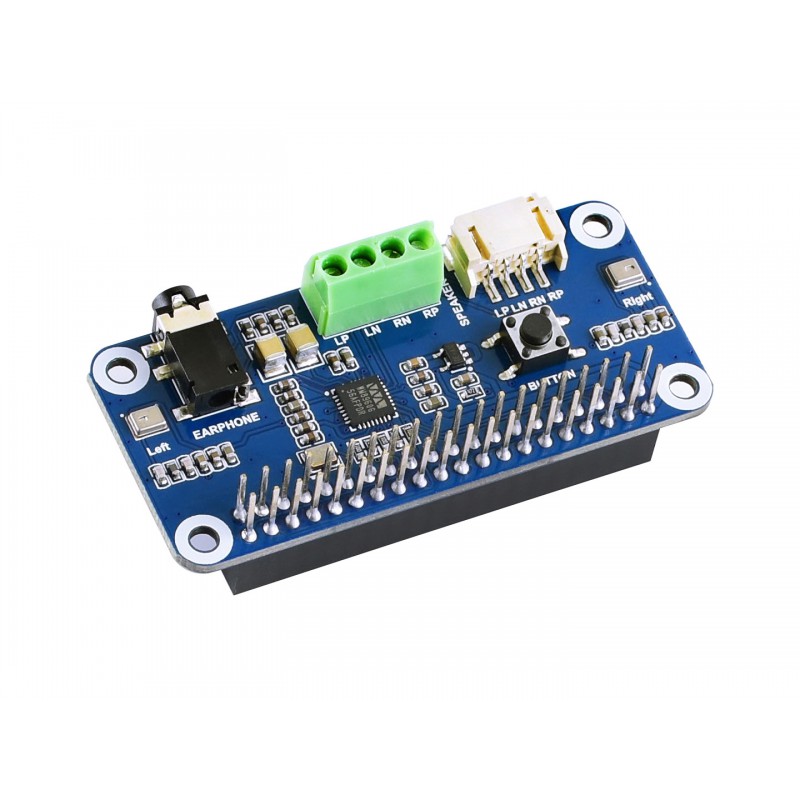

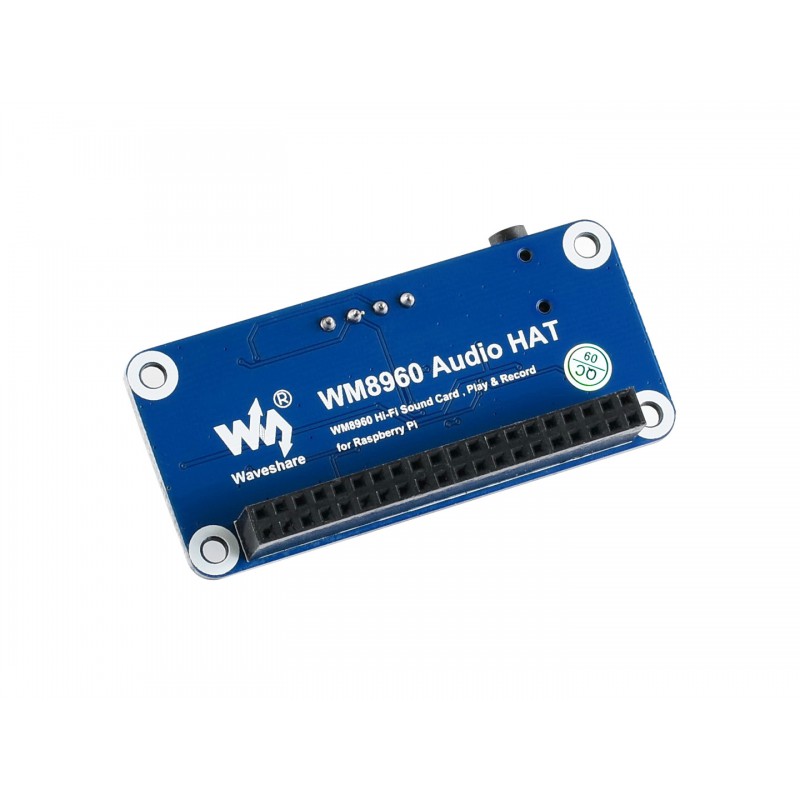

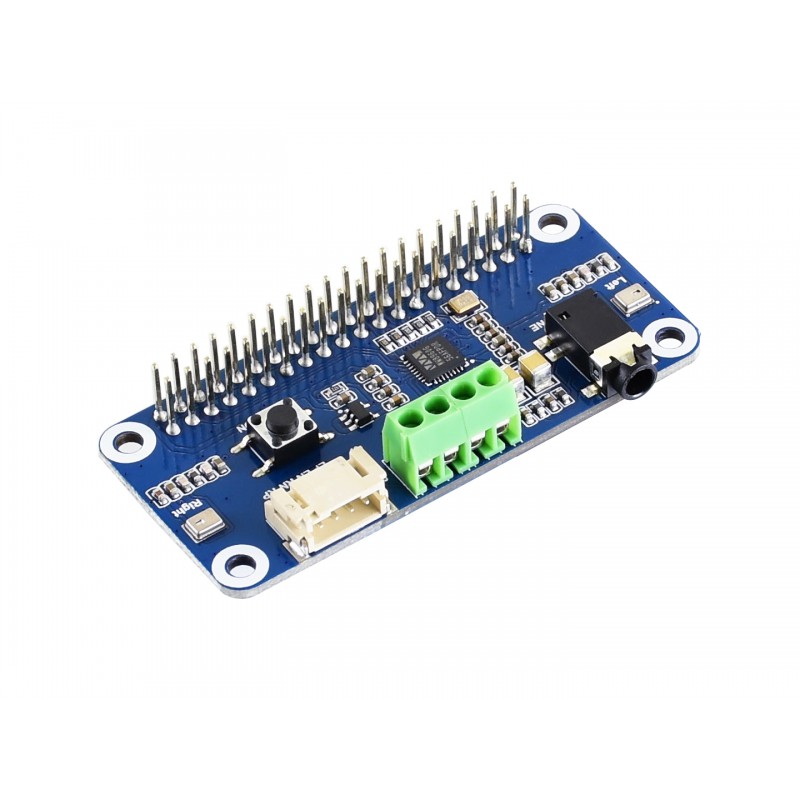

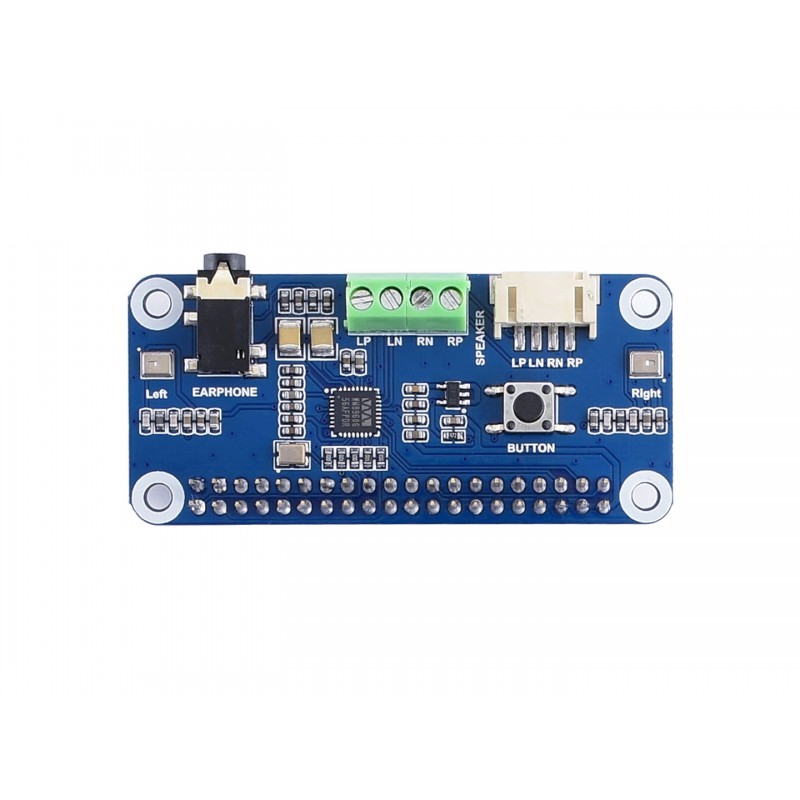

Ljudkort WM8960 Audio HAT – Hi-Fi ljudmodul för Raspberry Pi 3/4/5/Zero. Waveshare WM8960 Audio HAT är ett 48 kHz ljudkort avsett för Raspberry Pi-datorer, vilket möjliggör både ljuduppspelning och ljudinspelning i stereoläge. Modulen har 1 W uteffekt, vilket räcker för de medföljande stereohögtalarna eller ett par hörlurar. Kortet bygger på CODEC-chipet WM8960 med stöd för I²S (digital ljudsignal) och I²C.
Waveshare tillhandahåller en wiki med utvecklingsresurser, inklusive Python-demos för både uppspelning och inspelning.
Specifikationer:

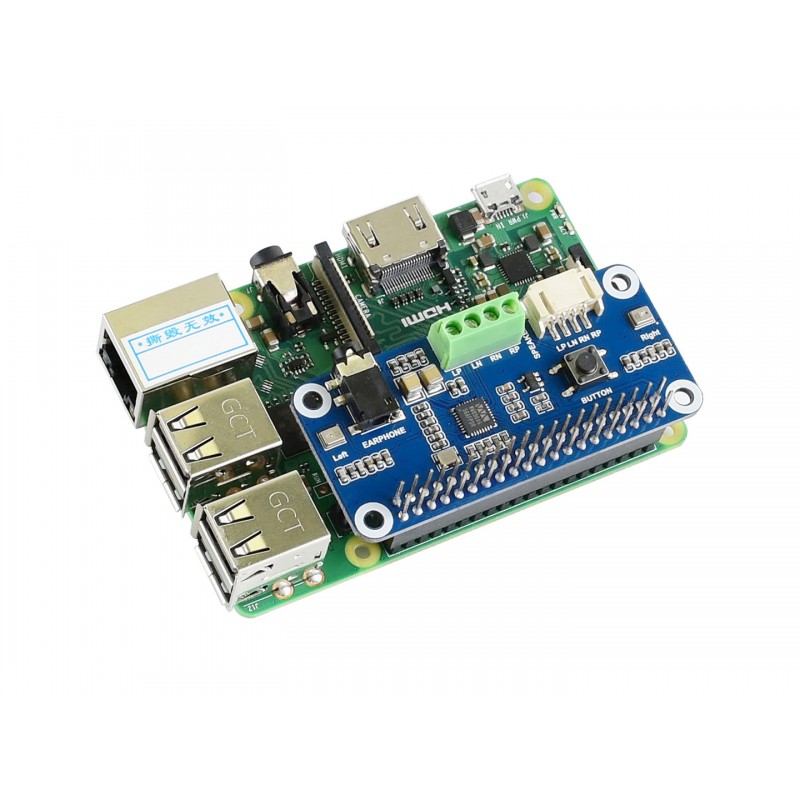

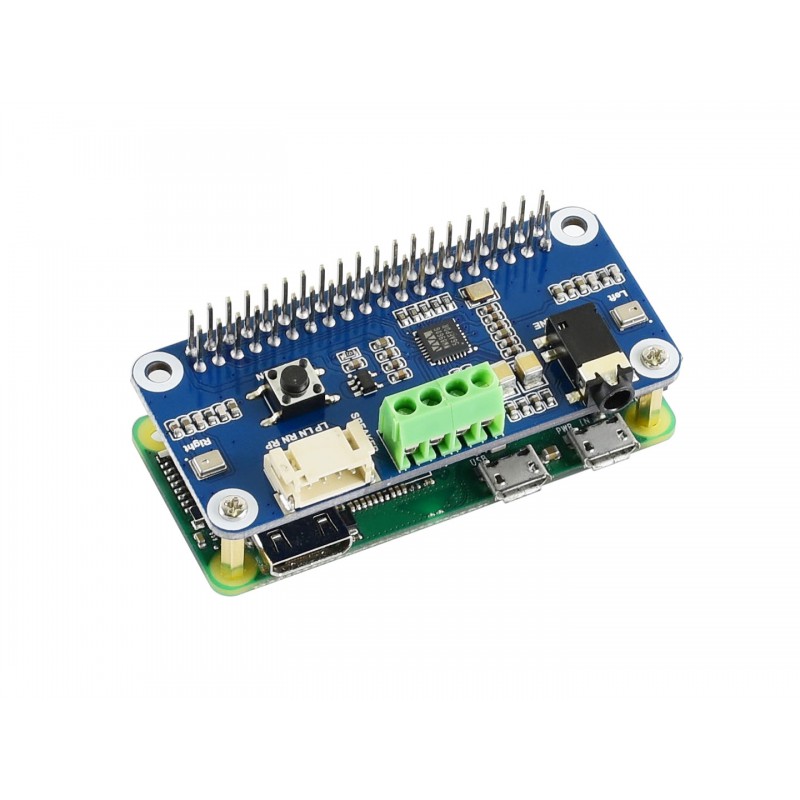

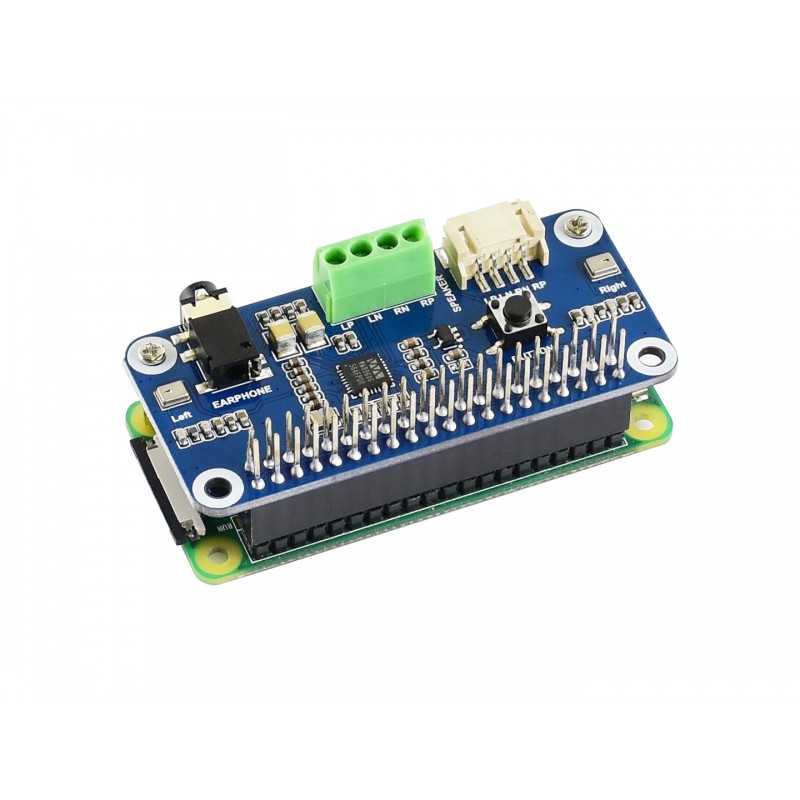

- Standard 40-pin GPIO-anslutning, kan enkelt monteras ovanpå Raspberry Pi
- Stereo CODEC WM8960: hög kvalitet (48 kHz) för både DAC och ADC
- Inbyggda mikrofoner: två mikrofoner (vänster + höger kanal) för stereoinspelning direkt på kortet
- Hörlursuttag: 3,5 mm, 40 mW vid 16 Ω, kan även användas som linjeutgång (line out)
- Effektförstärkare: 1 W per kanal vid 8 Ω belastning
- Högtalarutgångar: skruvplint L+R samt JST-kontakt för de medföljande högtalarna
- Drivspänning: 5 VDC
- Logiknivå: 3,3 V
- Kontrollinterface: I²C
- Ljudinterface: I²S
- Mått: 65 x 30 mm
Ljudkvalitet:
- DAC (utgång): 98 dB signal-brusförhållande
- ADC (ingång): 94 dB signal-brusförhållande
Användningsområden:
- Projekt där du vill addera ljudfunktionalitet (uppspelning och/eller inspelning) till en Raspberry Pi
- Små ljudsystem eller högtalarprojektdesign utan att behöva använda separata förstärkarmoduler
- Ljudbaserade IoT-lösningar där både inspelning och uppspelning krävs

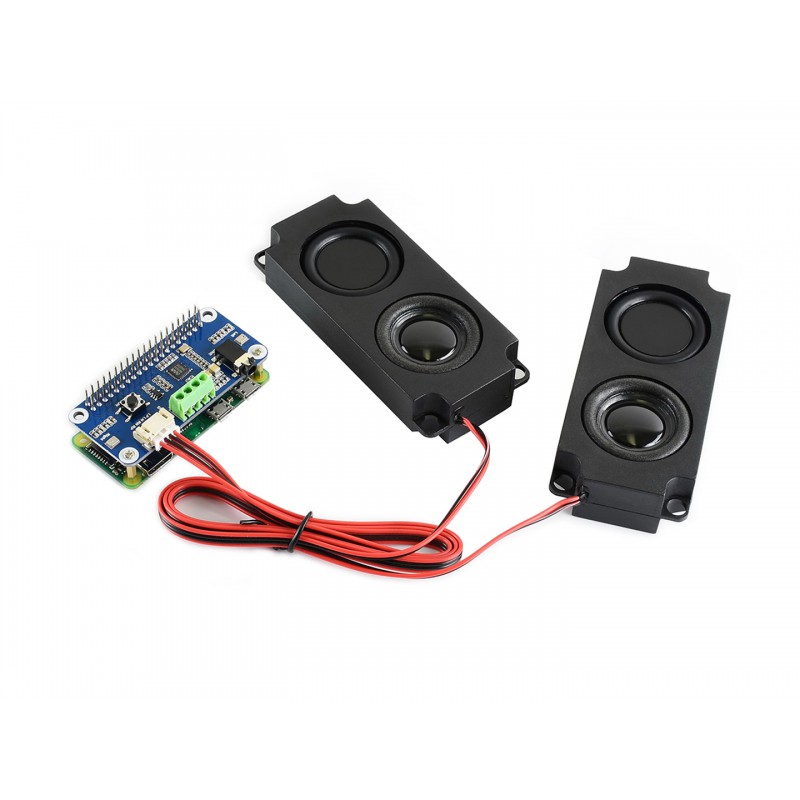

I paketet ingår:
- WM8960 Audio HAT (1 st)
- 8 Ω 5 W högtalare (2 st, stereo)
- Distanser och skruvar för Raspberry Pi
